DR/ES, DN 1/4 - 3/4
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Eckausführung, einseitig wirkend
- kompakte Bauform
- geringste Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des effektiven Stoßfangs bzw. optimierte Geometrie
- Wartung ist ohne Ausbau aus der Rohrleitung möglich
- schnellste Demontage und Montage der einzelnen FLAMMENFILTER®
- bietet Sicherheit bei Deflagrationen und stabilen Detonationen
- Eckkonstruktion spart Rohrleitungskrümmer ein
- anwendbar für nahezu alle brennbaren Gase und Gasgemische
- niedrige Lifecycle-Kosten
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Detonationsrohrsicherung vom Typ PROTEGO® DR/ES mit Anschlussgrößen bis ¾" ist ideal zum Einbau in kleinen Rohrleitungen und zur Absicherung von Apparaturen, wie zum Beispiel Gasanalysegeräten, geeignet. Die Armatur bietet Sicherheit gegen Deflagrationen und stabile Detonationen. Dies ermöglicht einen beliebigen Einbau in die Rohrleitung, unabhängig vom Abstand zur potentiellen Zündquelle. Die kleine und kompakt gebaute Flammendurchschlagsicherung ist als Eckarmatur ausgeführt.

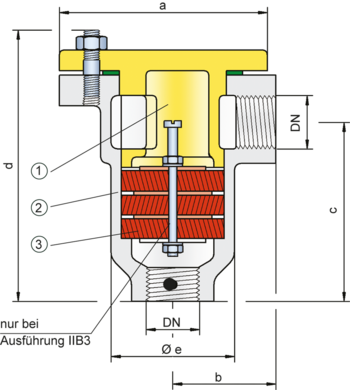

Beim Einlaufen einer Detonation in die Armatur wird dem Detonationsstoß durch die Umleitung bzw. durch den Stoßfang (1) Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER®(3) gelöscht wird.
Mehrere FLAMMENFILTER® und Zwischenlagen (bei IIC), kennzeichnen die PROTEGO®Flammensicherung (2). In Abhängigkeit von den Einsatzbedingungen der Armatur werden Spaltweite und Anzahl der FLAMMENFILTER® abgestimmt.
Durch die Angabe der Betriebsparameter des durchströmenden Mediums wie Explosionsgruppe, Druck, Temperatur bzw. Zusammensetzung des Mediums, kann die optimale Detonationsrohrsicherung bestimmt werden. Dieses Gerät kann für alle Explosionsgruppen von IIB3 bis IIC eingesetzt werden.
Die Detonationsrohrsicherung ist unidirektional und mit Gewindeanschluss ausgeführt, wobei das Gewinde internationalen Normen angepasst werden kann. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Temperaturen und Drücke auf Anfrage erhältlich.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | G ¼" | G ½" | G ¾" |
| a | 48 | 70 | 80 |
| b | 35 | 40 | 47 |
| c | 70 | 75 | 87 |
| d | 108 | 115 | 135 |
| e | 34 | 50 | 60 |
Materialauswahl für Gehäuse
| Ausführung | B | C | D |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Deckel mit Stoßfang* | Stahl | Edelstahl | Hastelloy |
| Dichtung | PTFE* | PTFE | PTFE |
| Flammensicherung | A | A | B |
* G ¼" ohne Stoßfang Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER®* | Edelstahl | Hastelloy |
| Zwischenlagen | Edelstahl | Hastelloy |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
| < 0,50 mm | IIC | B |
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | G ¼" | G ½" | G ¾" |
| IIB3 | Pmax | 1,2 | 1,2 | 1,2 |
| IIC | Pmax | 1,1 | 1,1 | 1,1 |
Expl. Gr. IIB3 deckt Expl. Gr. IIA ab
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
Anschlussart
| Rohrgewinde DIN ISO 228-1 | DIN |

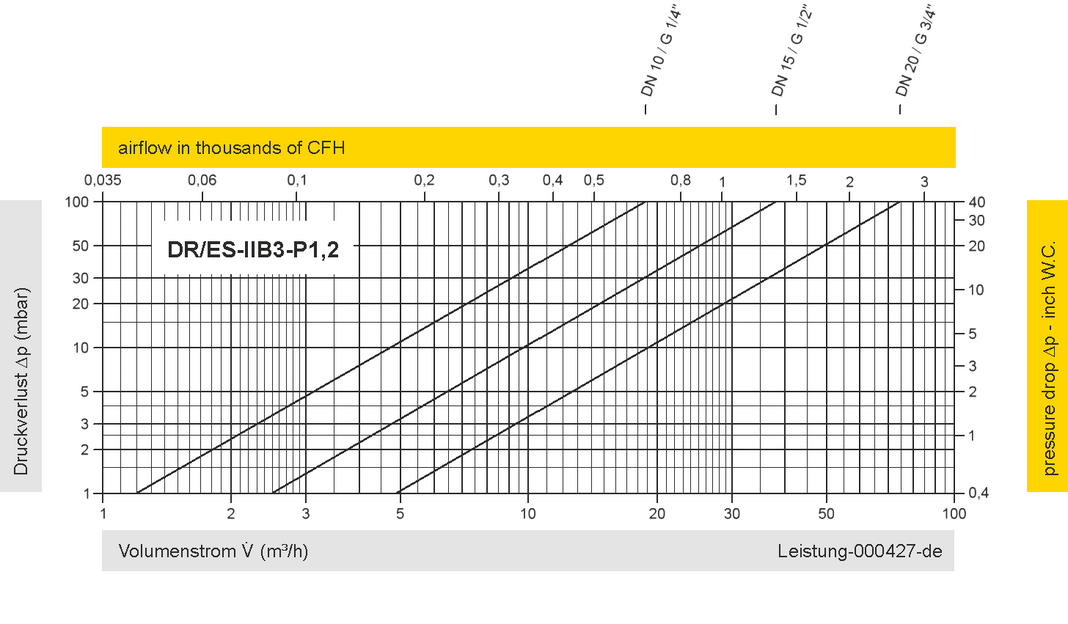

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
