DR/ES, DN 1/4 - 3/4
Apagallamas en línea a prueba de detonaciones estables y deflagraciones con ángulo de 90º y reductor de choque, unidireccional
- Diseño compacto
- Mínimo número de discos de filtro FLAMEFILTER® debido a la tecnología del reductor de choque o a la geometría óptima
- Se puede hacer el mantenimiento del equipo sin desconectarlo de la tubería
- Los discos de filtro FLAMEFILTER® individuales pueden extraerse e instalarse de manera rápida
- Piezas de recambio de coste rentable
- Proporciona protección contra deflagraciones y detonaciones estables
- Debido a su diseño con ángulo de 90º C no se necesitan codos para la tubería
- Funciona para prácticamente cualquier gas inflamable y mezcla de gas
- Bajo coste del ciclo de vida
Función y Descripción
La serie de apagallamas en línea a prueba de detonaciones PROTEGO® DR/ES con tamaño de conexión hasta ¾“ es ideal para la instalación en pequeñas tuberías y para proteger equipos como analizadores de gas. El equipo protege contra deflagraciones y contra detonaciones estables. Puede instalarse en cualquier lugar de la tubería sin tener en cuenta la distancia desde la fuente potencial de ignición. El apagallamas más pequeño y compacto tiene un diseño con ángulo de 90º.

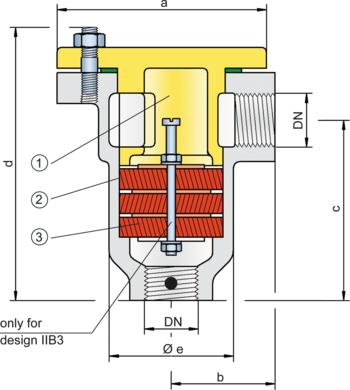

Una vez la detonación entra en el apagallamas, se absorbe la energía de la onda de choque de la detonación a través de la desviación especialmente del reductor de choque (1) antes de que se apague la llama en los estrechos agujeros de los filtros de llama originales FLAMEFILTER® (3).
La unidad apagallamas PROTEGO® (2) consta de diversos discos de llama FLAMEFILTER® y espaciadores (para los grupos de explosión IIC - NEC grupo B) cuyo ancho intersticio y número está determinado por parámetros de operación del fluido procesado (grupo de explosión, presión, temperatura). Este equipo está disponible para los grupos de explosión IIB3 y IIC (NEC grupo C MESG ≥ 0,65 mm. y B).
Este apagallamas en línea a prueba de detonaciones funciona unidireccionalmente y está equipado con una conexión roscada. La rosca se puede adaptar a los estándares internacionales. El diseño estándar está homologado a una temperatura de operación de hasta +60° C / 140° F y a una presión de operación absoluta según la tabla 3. Bajo demanda podemos suministrar equipos con homologaciones especiales para temperaturas y presiones más altas.
Modelo homologado según la Directiva válida actualmente y EN ISO 16852 así como según otros estándares internacionales.
Dimensiones
Para seleccionar el tamaño nominal (DN), se ruega utilizar los diagramas de flujo volumétrico de las páginas siguientes
| DN | G ¼" | G ½" | G ¾" |
| a | 48 / 1.89 | 70 / 2.76 | 80 / 3.15 |
| b | 35 / 1.38 | 40 / 1.57 | 47 / 1.85 |
| c | 70 / 2.76 | 75 / 2.95 | 87 / 3.43 |
| d | 108 / 4.25 | 115 / 4.53 | 135 / 5.31 |
| e | 34 / 1.34 | 50 / 1.97 | 60 / 2.36 |
Selección de materiales para la vivienda
| Diseño | B | C | D |
| Cuerpo | Acero | Acero inox | Hastelloy |
| Cubierta c. reduct choque* | Acero | Acero inox | Hastelloy |
| Junta | PTFE | PTFE | PTFE |
| Unidad apagallamas | A | A | B |
* G ¼" sin reductor de choque Materiales especiales bajo demanda
Combinación de materiales para la unidad apagallamas
| Diseño | A | B |
| FLAMEFILTER®* | Acero inox | Hastelloy |
| Espaciador | Acero inox | Hastelloy |
Selección del grupo de explosión
| MESG | Gr. Expl. (IEC / CEN) | Grupo de gas (NEC) |
| ≥ 0,65 mm | IIB3 | C |
| < 0,50 mm | IIC | B |
Selección de la máxima presión de operación
| Gr. Expl. | DN | G ¼" | G ½" | G ¾" |
| IIB3 | Pmáx | 1,2 / 17.4 | 1,2 / 17.4 | 1,2 / 17.4 |
| IIC | Pmáx | 1,1 / 15.9 | 1,1 / 15.9 | 1,1 / 15.9 |
presiones de operación más altas bajo demanda Gr. expl. IIB3 cubre Gr. expl. IIA
Especificación de la máx. temperatura de operación
| ≤ 60°C / 140°F | Tmáx - Temperatura máxima de operación admisible en °C |
| - | Designation |
Tipo de conexión
| Rosca tubería DIN ISO 228-1 | DIN |
Diagrama de flujo volumétrico
Los diagramas de flujo volumétrico han sido determinados con un banco de pruebas de caudal calibrado y certifi - cado por TÜV. El flujo volumétrico V. en [m³/h] y el CFH se refi eren a las condiciones estándar de referencia de aire según ISO 6358 (20°C, 1bar). La conversión a otras densidades y temperaturas están referidas en el Vol. 1: “Fundamentos Técnicos”.
