LH/AD-IIB1-X0
Deflagrationssichere Ent- und Belüftungshaube
- geprüft für Gas/Luft-Gemische der Explosionsgruppe IIB1
- Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
- verfügbar für DN 50/2“- bis DN 500/20“-Leitungen
- einfache Wartung
- erweitertes Einsatzgebiet für höhere Betriebstemperaturen
- bietet Sicherheit bei atmosphärischen Deflagrationen
- niedrige Betriebs- und Lifecyclekosten
- preiswerte Flammendurchschlagsicherung
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Ent- und Belüftungshaube des Typs PROTEGO® LH/AD-IIB1-X0 wurde für die Absicherung von drucklosen Anlagen und Behältern entwickelt und bietet Sicherheit gegen atmosphärische Deflagrationen. Die Flammendurchschlagsicherung wird zur Absicherung von Druckausgleichöffnungen eingesetzt, wenn ein stabilisiertes Brennen auf der Sicherung ausgeschlossen werden kann. Das Gerät ist die ideale Lösung zur Absicherung von Entspannungsleitungen. Die Armatur verhindert das Eindringen einer atmosphärische Deflagrationen in das Innere eines Behälters oder einer Anlage.
Geräte vom Typ PROTEGO® LH/AD bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armatur ist mit einer festen Wetterschutzhaube aus Metall verschlossen. Ein Schutzgitter zwischen Haube und Gehäuse verhindert das Eindringen von Fremdkörpern und Tieren. In Abhängigkeit von den Einsatzbedingungen werden Höhe und Spaltweite der FLAMMENFILTER® (4) abgestimmt.
Flammendurchschlagsicherungen vom Typ LH/AD-IIB1-X0 sind für Gas/Luft-Gemische der Explosionsgruppe IIB1 einsetzbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +100°C einsetzbar.
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | a | b | c |
| 50 / 2" | 100 | 200 | 175 |
| 80 / 3" | 150 | 240 | 180 |
| 100 / 4" | 200 | 295 | 220 |
| 125 / 5" | 250 | 350 | 240 |
| 150 / 6" | 300 | 550 | 260 |
| 200 / 8" | 300 | 550 | 260 |
| 250 / 10" | 400 | 600 | 355 |
| 300 / 12" | 400 | 600 | 340 |
| 350 / 14" | 600 | 800 | 390 |
| 400 / 16" | 600 | 800 | 380 |
| 500 / 20" | 700 | 1000 | 400 |
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Edelstahl | Edelstahl |
| Schutzgitter | Edelstahl | Edelstahl |
| Flammensicherung | A, B | B |
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Edelstahl |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,85 mm | IIB1 | – |
Angabe der max. Betriebstemperatur
| ≤ 100°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Folgende Ausführungen stehen zur Verfügung:
Ent- und Belüftungshaube in Grundausführung | LH/AD-IIB1-X0 |
Weitere Sonderarmaturen auf Anfrage

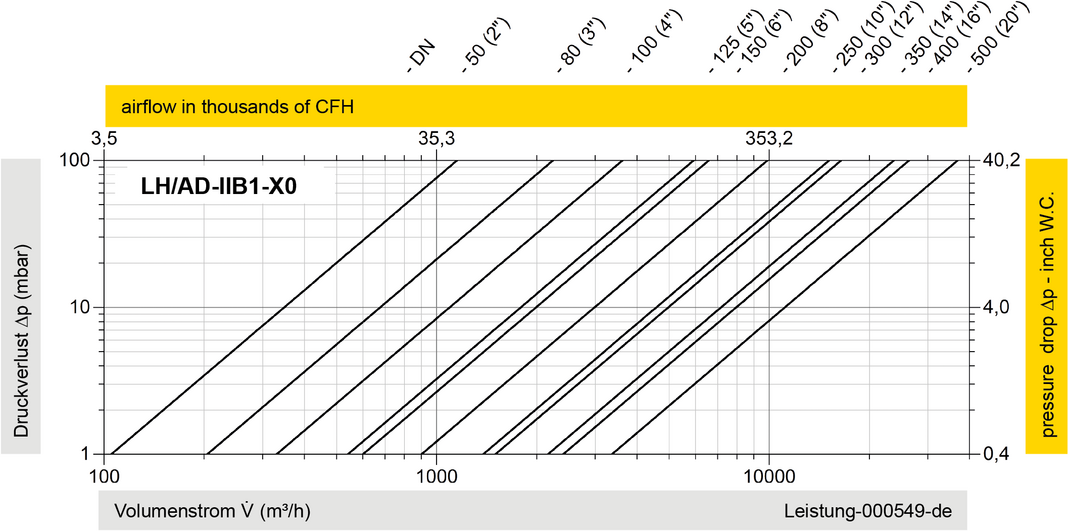

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
