LH/AD-IIB1-X0
Calota de respiro à prova de deflagração
- a tampa de proteção contra intempéries com tela de proteção protege o conjunto abafador de chamas PROTEGO® contra a entrada de corpos estranhos, animais nidificantes e influências climáticas
- disponível para tubos DN 50/2“ até DN 500/20“
- manutenção simples
- área de aplicação ampliada para temperaturas de trabalho mais elevadas
- oferece proteção em caso de deflagrações atmosféricas
- baixos custos de operação e do ciclo de vida
- corta-chamas econômico
- peças de reposição econômicas
Função e descrição
The PROTEGO®LH/AD-IIB1-X0 end-of-line deflagration flame arrester was developed for vessels which are not pressurized and provides protection against flame transmission through atmospheric deflagration. For safe application, it is important that an endurance burning situation can be excluded. So typically, it is installed on vent lines which discharge vapor for a short time period. The device prevents flame transmission from atmospheric deflagration into the vessel or plant.

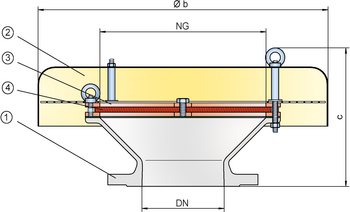

The PROTEGO® LH/AD consists of the housing (1), a weather hood (2), and the PROTEGO® flame arrester unit (3). The device is equipped with a metal weather hood. A protection screen is installed between the weather hood and the housing to keep out animals and foreign bodies. The FLAMEFILTER® (4) gap size depends on the device’s intended use.
The PROTEGO® LH/AD-IIB1-X0 end-of-line deflagration flame arrester is suitable for gas/air mixtures for explosion group IIB1 (MESG ≥ 0,85mm).
The standard design can be used with an operating temperature of up to +100°C / 212°F.
EU conformity according to the currently valid ATEX directive. Approvals according to other national/international regulations on request.
Tabela de dimensões
Para selecionar o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
| DN | a | b | c* | c* |
| IIB3 | IIC | |||
| 50 / 2" | 100 | 200 | 175 | 185 |
| 80 / 3" | 150 | 240 | 180 | 195 |
| 100 / 4" | 200 | 295 | 220 | 235 |
| 150 / 6" | 300 | 550 | 260 | 270 |
| 200 / 8" | 300 | 550 | 260 | 270 |
| 250 / 10" | 400 | 600 | 355 | 365 |
| 300 / 12" | 400 | 600 | 340 | 350 |
| 350 / 14" | 600 | 800 | 390 | 400 |
| 400 / 16" | 600 | 800 | 380 | 390 |
| 500 / 20" | 700 | 1000 | 400 | 410 |
| 600 / 24" | 800 | 1200 | 475 | 485 |
| 700 / 28" | 1000 | 1400 | 505 | 515 |
| 800 / 32" | 1200 | 1600 | 550 | 560 |
Seleção do material do corpo
| Execução | A | B |
| Corpo | Aço | Aço inoxidável |
| Tampa | Aço inoxidável | Aço inoxidável |
| Tela de proteção | Aço inoxidável | Aço inoxidável |
| Conjunto abafador de chamas | A, B | B |
Combinações de material do conjunto abafador de chamas
| Execução | A | B |
| Armação do FLAMEFILTER® | Aço | Aço inoxidável |
| FLAMEFILTER® | Aço inoxidável | Aço inoxidável |
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| ≥ 0,85 mm | IIB1 | – |
Indicação da temperatura máx. de trabalho
| ≤ 100°C / 212°F | Ttemperatura máxima de trabalho admissível em °C |
| - | Designation |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
Following designs are available:
Calota de respiro em versão básica | LH/AD-IIB1-X0 |
Outros dispositivos especiais sob solicitação

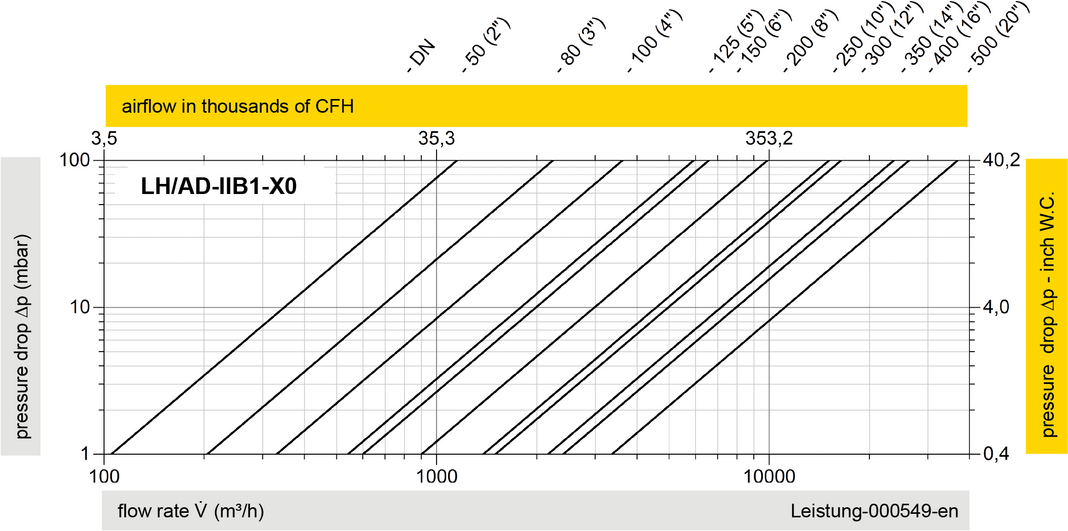

Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
