BE/HK-E-IIB

Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube

  • Dauerbrandsicherheit für Alkohole und Kohlenwasserstoffe der Explosionsgruppe bis IIB
  • Wetterschutzhaube schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
  • im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an
  • zentral angeordnetes Schmelzelement ist chemisch beständig
  • modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
  • einfache Wartung
  • bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand
  • preiswerte Ersatzteile

Funktion und Beschreibung

Die Ent- und Belüftungshaube des Typs PROTEGO® BE/HK-E wurde speziell für die Absicherung von Ethanol und Alkoholen der Explosionsgruppe IIB in drucklosen Anlagen und Behältern entwickelt. Der spezielle Ablauf der Verbrennungsreaktionen beim stabilisierten Abbrand von Alkoholen bedingt eine konstruktiv angepasste Flammendurchschlagsicherung. Das Gerät bietet Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand. Die Armatur wird bevorzugt auf Ansaug- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.

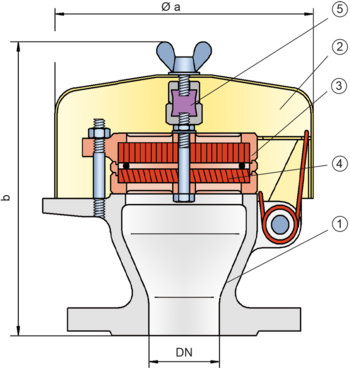

Geräte vom Typ PROTEGO® BE/HK-E bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armatur ist mit einer Wetterschutzhaube aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER®(4), die in einem FLAMMENFILTER ® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. Flammendurchschlagsicherungen vom Typ BE/HK-E sind für Kohlenwasserstoffe und Alkohole der Explosionsgruppe IIB verfügbar.

Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar.

EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN20 / ¾"25 / 1"32 / 1¼"

a163163163


b180177177


Abmessungen in mm Baumaße für die Ent- und Belüftungshaube mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

AusführungBC
Gehäuse Stahl Edelstahl
Abdeckhaube Stahl Edelstahl
FlammensicherungAA, B
Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung AB
FLAMMENFILTER® Käfig Edelstahl Edelstahl
FLAMMENFILTER® Edelstahl Hastelloy
ZwischenlageEdelstahlHastelloy
Sonderwerkstoffe auf Anfrage

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
≥ 0,5 mmIIB
Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen zwei Ausführungen zur Auswahl:

Ent- und Belüftungshaube in Grundausführung

BE/HK-E - –

Ent- und Belüftungshaube mit Heizmantel

BE/HK-E - H

Weitere Sonderarmaturen auf Anfrage

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
