Merkmale
Funktion und Beschreibung
Hoch entwickeltes Unterdruckventil
Das weltweit einzigartige, deflagrationssichere Membranventil des Typs PROTEGO® UB/VF ist ein hoch entwickeltes Unterdruckventil Unterdruckventil Ein Unterdruckventil dient zur Belüftung eines Anlagenteils und schützt diesen vor unzulässigem Unterdruck. mit dynamischer und statischer PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. . Es wird vor allem als Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. zur flammendurchschlagsicheren Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Unterdruck Unterdruck Unterdruck ist der Druck in einem abgeschlossenen Raum, der geringer ist als der Umgebungsdruck. bzw. verhindert Lufteintritt bis nahe zum Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen.
Hohe Betriebssicherheit bei extremen Bedingungen
Das Membranventil PROTEGO® UB/VF hat sich seit vielen Jahren unter den vielfältigsten Betriebsbedingungen der Mineralöl- und Chemieindustrie hervorragend bewährt und arbeitet zuverlässig auch bei Problemprodukten wie Styrol oder Acrylat. Aufgrund der Membranbelastung mit frostsicherer Flüssigkeit ist dieses Ventil auch unter extremen klimatischen Bedingungen einsetzbar und weist eine sehr hohe Betriebssicherheit auf. Das Ventil PROTEGO® UB/VF ist für Stoffe der Explosionsgruppe IIB3 verfügbar.
Zusammensetzung

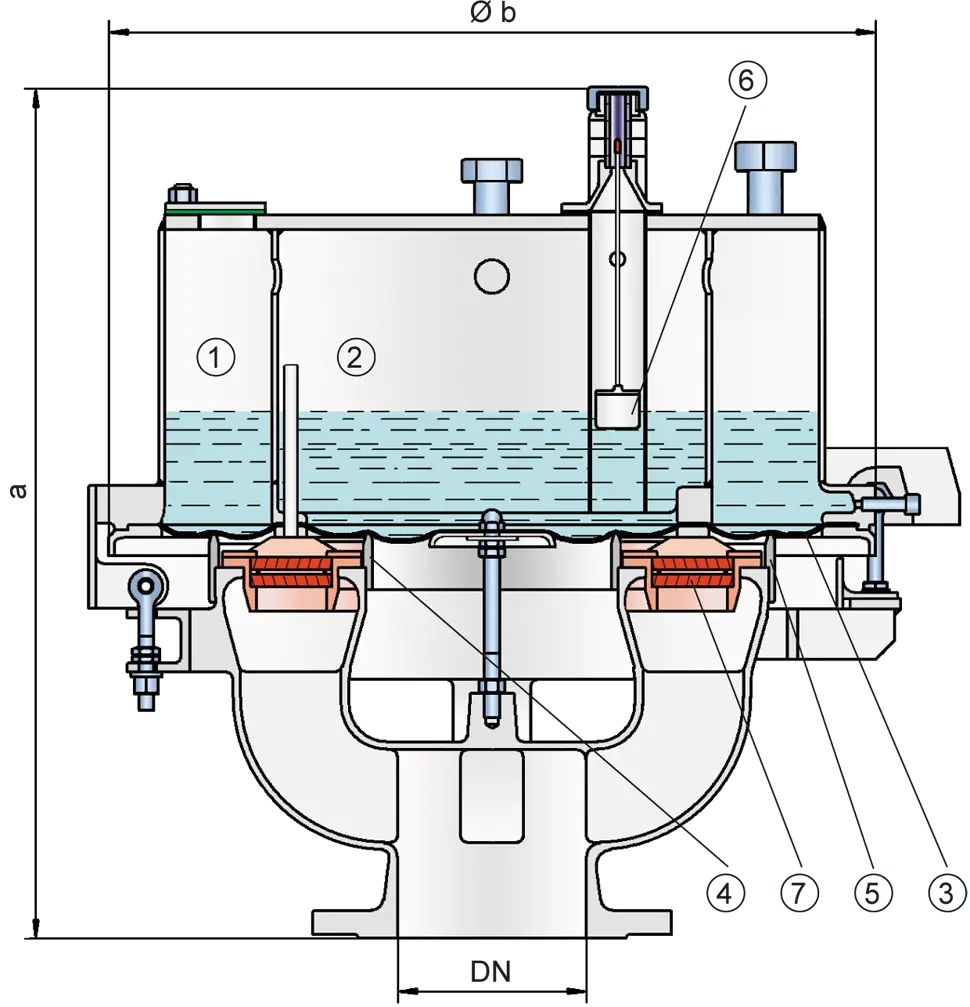

Bei Unterdruck im Tank wird dieser durch Druckausgleichsrohre in die Unterdruckkammern (1) und (2), die miteinander in Verbindung stehen, übertragen. Dadurch wird das Gewicht der Belastungsflüssigkeit aufgehoben, und der Atmosphärendruck hebt die Membrane (3) an den beiden Ventilsitzringen (innen (4) und außen (5) an. Das Ergebnis ist eine Belüftung des Tanks. Die Unterdruckeinstellung wird über die Füllhöhe der Belastungsflüssigkeit justiert und kann über einen Schwimmer mit Zeigerkappe (6) kontrolliert werden.
Hoch entwickelten Fertigungstechnologie
Bis zum Ansprechdruck wird die Vakuumhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. dadurch erzielt, dass sich die Membrane aufgrund der Flüssigkeitsbelastung auch bei steigendem Betriebsunterdruck und damit geringer werdender Flächenpressung den Ventilsitzkonturen gut anschmiegt. Dadurch werden die bei konventionellen Tellerventilen bekannten Schleichmengen weitestgehend vermieden. Nachdem der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Hauptbestandteil - PROTEGO® Flammensicherung
Bei äußeren, atmosphärischen Deflagrationen kann – insbesondere bei sehr geringen Druckeinstellungen – der Explosionsdruck die Membrane an den Ventilsitzringen gegebenenfalls anheben. Ein Durchzünden in den Tank wird aufgrund der eingebauten PROTEGO® Flammensicherung (7) verhindert. Auch bei einer für Wartungszwecke aufgeklappten Armatur verhindert die PROTEGO® Flammensicherung als statische Flammensperre Flammensperre Bandsicherung einen durch eine atmosphärische Deflagration hervorgerufenen Flammendurchschlag in den Tank. Das Ventil ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau- Norm EN 14015 – Anhang L und ISO 28300 (API 2000). EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | Unterdruck | 80 / 3" | Unterdruck | 100 / 4" | 150 / 6" |
| a | bis -28 mbar | 615 | bis -22 mbar | 645 | 680 |
| a | < -28 mbar | 765 | < -22 mbar | 795 | 830 |
| b | 410 | 485 | 590 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | C | D |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Grauguss | Edelstahl |
| Ventilaufsatz | Edelstahl | Edelstahl |
| Heizschlange (UB / VF-H-...) | Edelstahl | Edelstahl |
| Ventilsitz Ventilsitz Der Ventilsitz ist ein Bauteil, auf dem der Ventilteller liegt, wenn das Ventil geschlossen ist. | Edelstahl | Edelstahl |
| Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. | FPM | PTFE |
| Membrane | A, B | A, B |
| Flammensicherung | A | C |
Gehäuse können auch mit ECTFE- Beschichtung Beschichtung Beschichten ist das Aufbringen einer festhaftenden Schicht aus formlosem Stoff auf die Oberfläche eines Werkstücks. geliefert werden
Sonderwerkstoffe auf Anfrage
Materialauswahl
| Ausführung | A | B |
| Membrane | FPM | FEP |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | C |
| FLAMMENFILTER® Käfig | Edelstahl |
| FLAMMENFILTER® | Edelstahl |
| Zwischenlage Zwischenlage Die Zwischenlage ist ein Bauteil, dass in einer PROTEGO® Flammensicherung in der Regel als Abstandshalter innerhalb des FLAMMENFILTER® Satzes eingesetzt wird. | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Die Membrane ist flüssigkeitsbelastet.Neben der Standardausführung werden auf Anfrage auch eine Reihe speziell entwickelter Sonderkonstruktionen geliefert (z.B. für Acrylat- oder Styrol-Lagertanks usw.), die in besonderer Weise den Anforderungen der bei diesen Produkten gegebenen Betriebsbedingungen gerecht werden.
Druckeinstellungen
| Unterdruck: | -3.5 mbar | -35 mbar |
Höhere Unterdruckeinstellungen Anfrage
Volumenstromdiagramm
UB/VF DN80 Unterdruck
UB/VF DN100 Unterdruck
UB/VF DN150 Unterdruck
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
