DR-UN
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Eckausführung mit Stoßfang, einseitig wirkend
Merkmale
Funktion und Beschreibung
Absicherung von explosionsgefährdeten Anlagen gegen Rohrdeflagrationen und stabile Detonationen
Die Detonationsrohrsicherung Detonationsrohrsicherung Eine Detonationssicherung ist eine Flammendurchschlagsicherung, die einen Flammendurchschlag bei Detonationen verhindert. vom Typ PROTEGO® DR-UN dienen der Absicherung von explosionsgefährdeten Anlagen gegen Rohrdeflagrationen und stabile Detonationen. In der Eckausführung und mit den PROTEGO® DR/U-baugleichen Maßen bietet die PROTEGO® DR-UN erhebliche Wartungs- und Kostenvorteile. Beim Einlaufen einer Detonation Detonation Explosion, die sich mit Überschallgeschwindigkeit fortpflanzt, gekennzeichnet durch eine Stoßwelle. in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang Stoßfang Ein Stoßfang ist eine Vorrichtung, die die kinetische Energie einer Detonation reduziert. (1) Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER ® (3) gelöscht wird.
Für Explosionsgruppen IIA bis IIB3
Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Der FLAMMENFILTER® Käfig ist ein Gehäuse für den FLAMMENFILTER® Satz. (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (2). Die Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. So kann dieses Gerät für die Explosionsgruppen IIA bis IIB3 eingesetzt werden. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C und einem Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. von 1,2 bar absolut einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht.

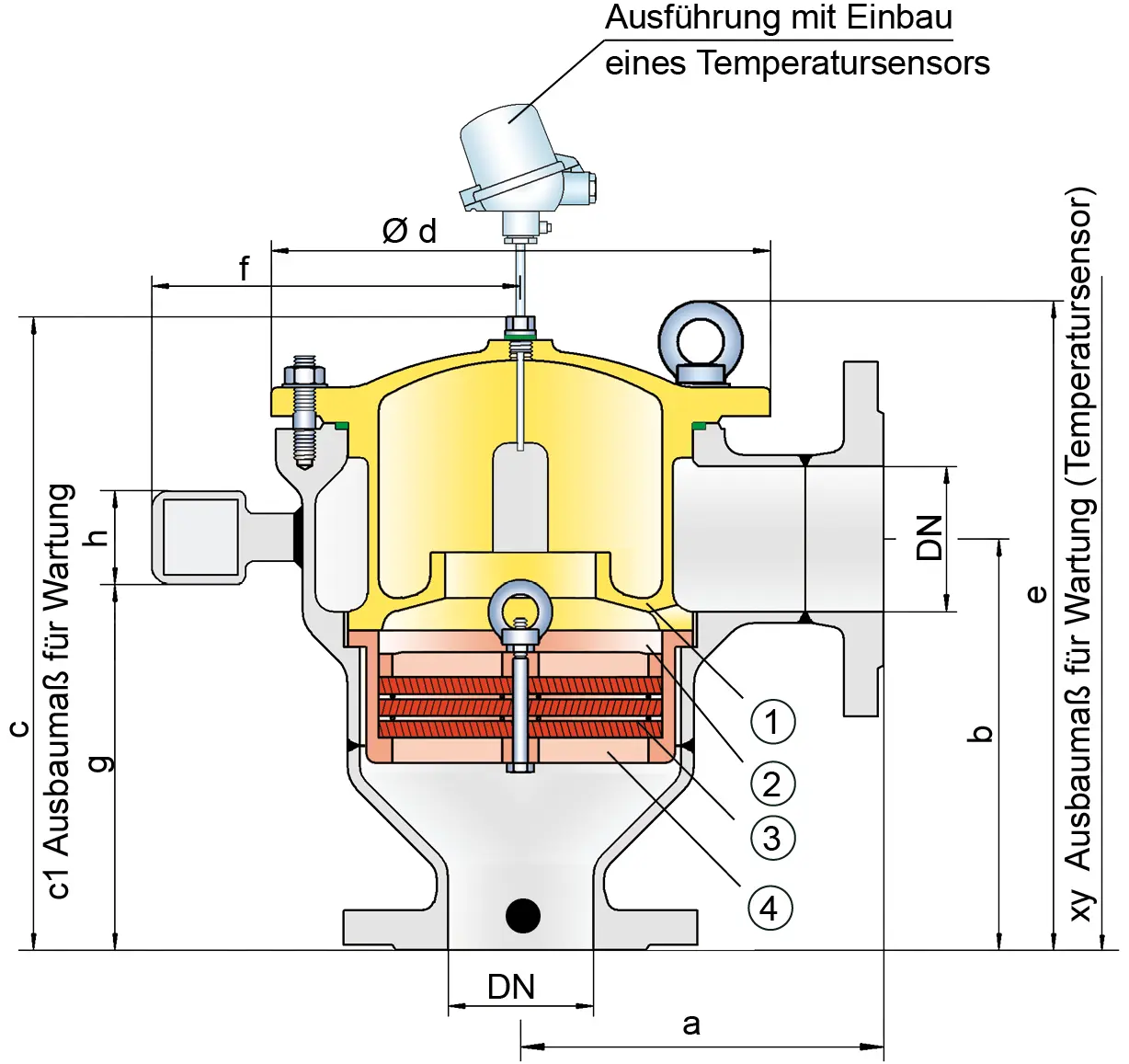

Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 25/ 1" | 32 / 1 ¼" | 40 / 1 ½" | 50 / 2" | 65 / 2 ½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8“ |
| a | 100 | 125 | 140 | 150 | 160 | 185 | 250 | 300 | 350 |
| b | 125 | 150 | 160 | 165 | 185 | 195 | 250 | 300 | 350 |
| c | 189 | 214 | 259 | 264 | 307 | 317 | 374 | 464 | 707 |
| c1 | 280 | 310 | 370 | 375 | 485 | 495 | 585 | 705 | 1170 |
| d | 149 | 149 | 210 | 210 | 275 | 275 | 325 | 460 | 620 |
| e | - | - | - | - | 326 | 336 | 403 | 475 | 707 |
| f | - | - | 168 | 168 | - | - | - | - | - |
| g | - | - | 138 | 143 | - | - | - | - | - |
| h | - | - | 50 | 50 | - | - | - | - | - |
| xy | 475 | 500 | 570 | 580 | 690 | 700 | 770 | 905 | 1305 |
Abmessungen in mm
* auf Anfrage
Materialauswahl für Gehäuse
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D | |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl | |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy | |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy |
* weitere Werkstoffe für FLAMMENFILTER® auf Anfrage
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 25/ 1" | 32 / 1 ¼" | 40 / 1 ½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8“ |
| IIA | Pmax | - | - | - | 2,0 | 2,0 | 2,0 | 2,0 | 1,2 | 1,6 |
| IIB3 | Pmax | 1,4 | 1,4 | 1,4 | 1,4 | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 |
Pmax = maximal zulässiger Betriebsdruck in bar absolut
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen zwei Ausführungen zur Auswahl:*Widerstandsthermometer (Ex i II 1/2 G Ex ia IIC T1…T6 Ga/Gb)

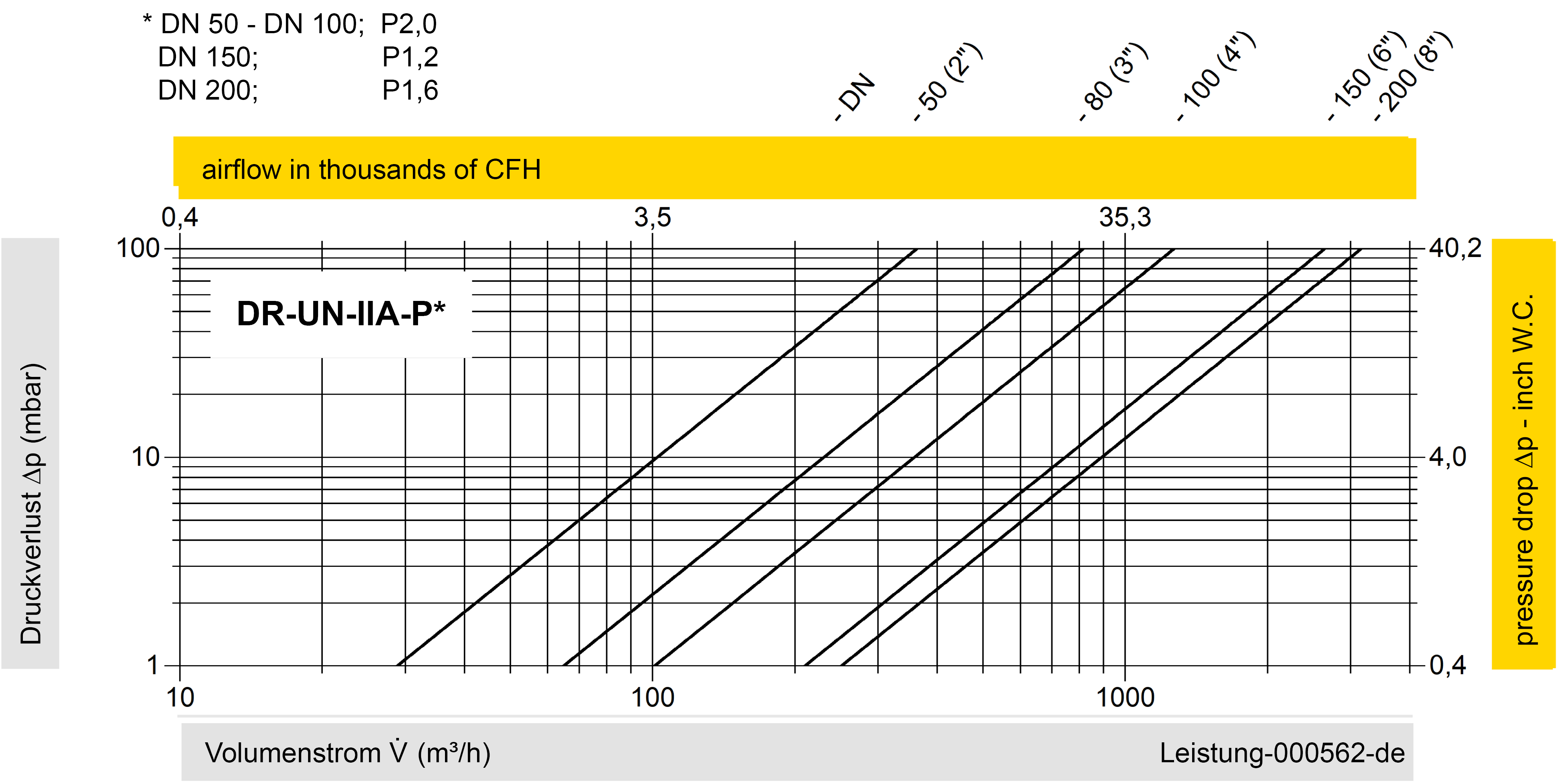

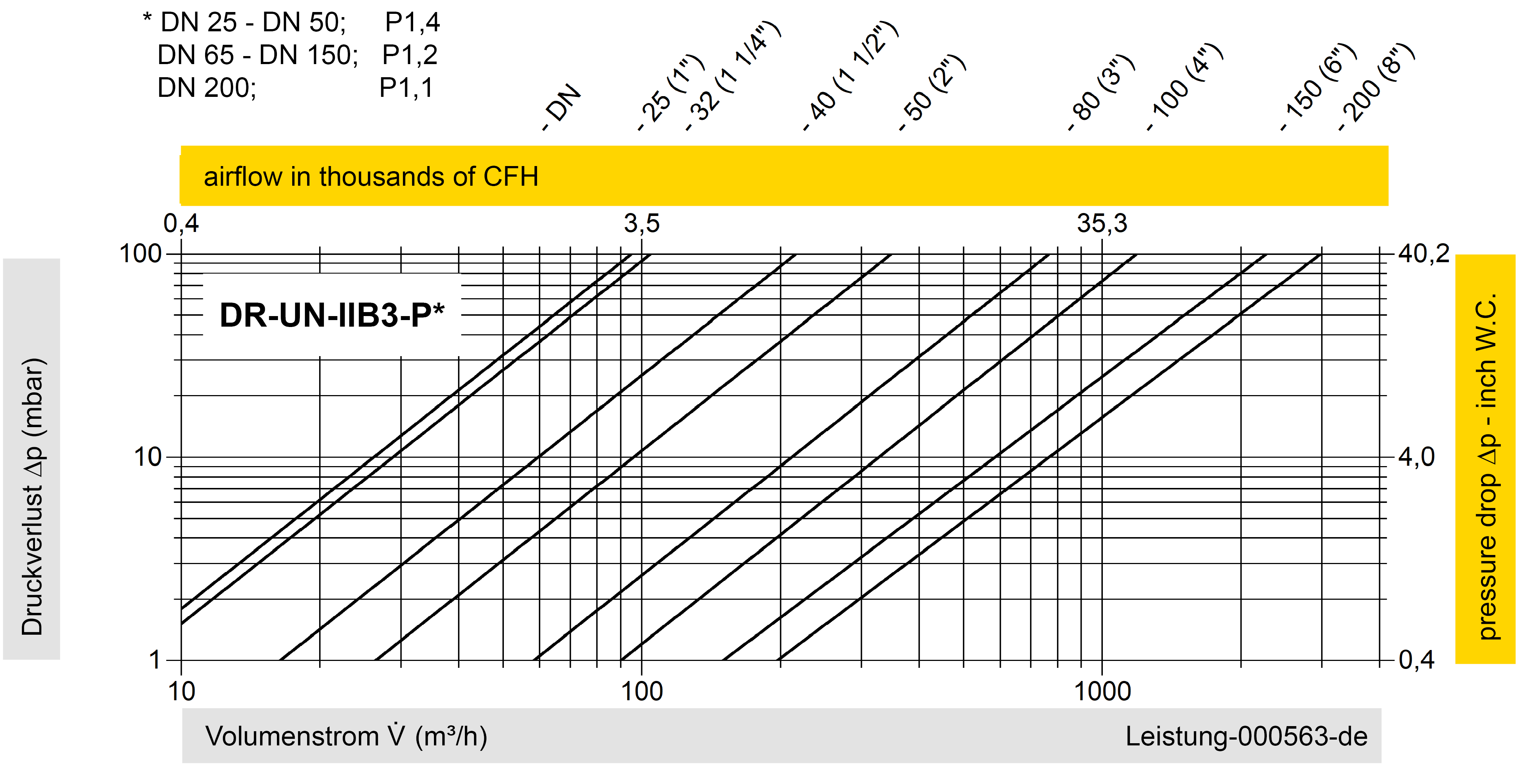

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
