FA-I
Deflagrationsrohrsicherung konzentrische Bauform, beidseitig wirkend
Merkmale
Funktion und Beschreibung
Effiziente Strömungsleistung
Bei der Entwicklung der Deflagrationsrohrsicherung vom Typ PROTEGO® FA-I wurde besonderer Wert auf eine Optimierung der strömungsmechanischen Eigenschaften gelegt. Bei konstanter Anschlussgröße kann über die Wahl der FLAMMENFILTER®Größe,die Armatur ausgewählt werden, die die effizienteste Strömungsleistung bietet. Beim Einbau der Deflagrationsrohrsicherung ist darauf zu achten, dass der Abstand zwischen potentieller Zündquelle und dem Einbauort der Armatur, das so genannte maximale L/D-Verhältnis (L/D)max (Rohrlänge/ Rohrdurchmesser), einen von der Gerätegröße abhängigen Wert (siehe Tabelle 4), nicht überschreitet.
Hauptbestandteil - PROTEGO® Flammensicherung

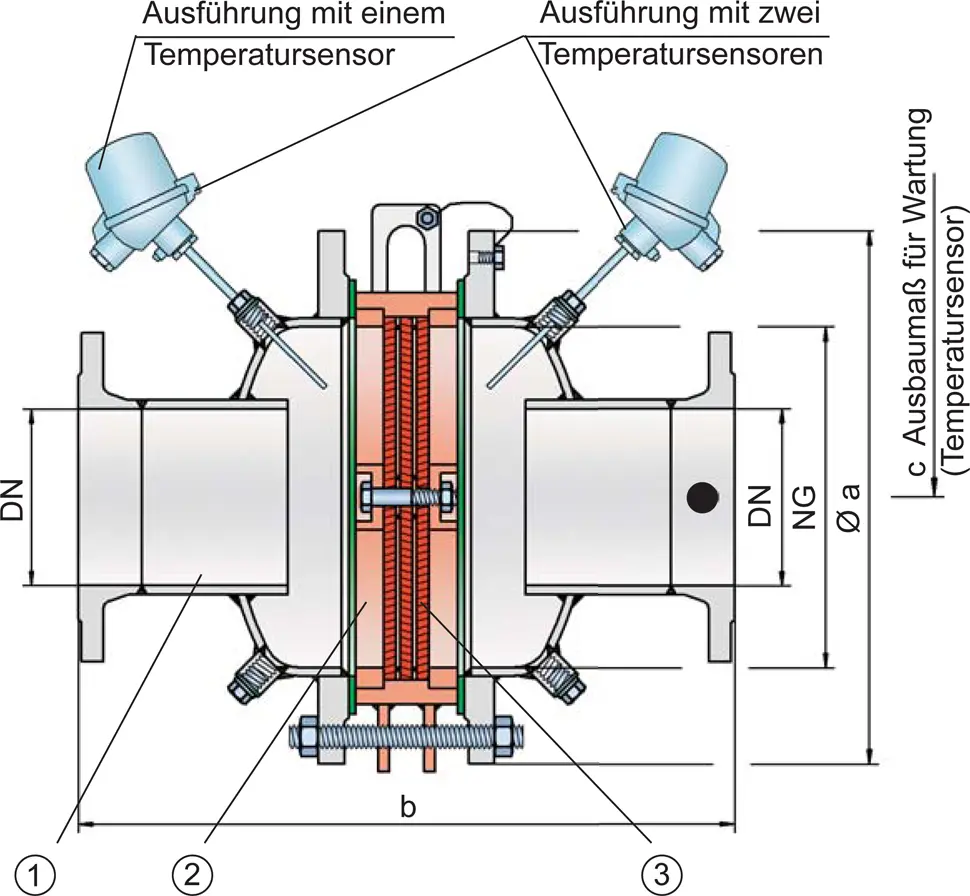

Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus zwei Gehäusehälften (1) und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER® (3) und Zwischenlagen kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden Anzahl und Spaltweite der FLAMMENFILTER® abgestimmt.
Für Explosionsgruppen IIA bis IIB3
Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsrohrsicherung ausgewählt werden. Flammendurchschlagsicherungen vom Typ PROTEGO® FA-I sind für die Explosionsgruppen IIA bis IIB3 verfügbar.
Viele individuelle Zulassungen
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. Davon abweichend sind Armaturen mit Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nenngrößen/Nennweiten (NG/DN) - Kombination benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten. Weitere Nenngrößen/Nennweiten (NG/DN) - Kombinationen mit verbesserter Strömungsleistung auf Anfrage
| Standard | ||||||||||||
| NG | 150 / 6“ | 150 / 6“ | 200 / 8“ | 300 / 12“ | 400 / 16“ | 500 / 20“ | 600 / 24“ | 800 / 32“ | 1000 / 40“ | 1200 / 48“ | 1400 / 56“ | 1600 / 64“ |
| DN | ≤50 / 2" | 80 / 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" | ≤250 / 10" | ≤300 / 12" | ≤400 / 16" | ≤500 / 20" | ≤600 / 24" | ≤800 / 32" | ≤800 / 32" |
| a | 285 | 285 | 340 | 445 | 565 | 670 | 780 | 975 | 1175 | 1405 | 1630 | 1830 |
| Expl. Gr. | ||||||||||||
| IIA b* | 364 | 364 | 452 | 584 | 638 | 688 | 800 | 900 | 1000 | 1100 | 1350 | 1450 |
| IIB3 b* | 364 | 364 | 464 | 596 | 650 | 700 | 800 | 900 | 1000 | 1100 | 1350 | 1450 |
| c | 500 | 500 | 520 | 570 | 620 | 670 | 800 | 900 | 1000 | 1100 | 1350 | 1450 |
Abmessungen in mm
*Das Maß b gilt nur für P1,2 (IIA) und P1,1 (IIB3)
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Dichtung | PTFE | PTFE | PTFE |
| Flammensicherung | A, B | C | D |
Das Gehäuse kann auch in Werkstoff Stahl mit ECTFE-Beschichtung geliefert werden. Sonderwerkstoffe auf Anfrage.
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Hastelloy |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage.
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" | 400 / 16" | 500 / 20" | 600 / 24" | 800 / 32" | 1000 / 40" | 1200 / 48" | 1400 / 56" | 1600 / 64" |
| DN | ≤50 / 2" | 80 / 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" | ≤250 / 10" | ≤300 / 12" | ≤400 / 16" | ≤500 / 20" | ≤600 / 24" | ≤800 / 32" | ≤800 / 32" | |
| IIA | Pmax | 1,8 | 1,8 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,4 | 1,3 | 1,3 | 1,2 | 1,1 |
| IIB3 | Pmax | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 | 1,1 | 1,1 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Maximales L/D-Verhältnis
| Standard | NG | 150 / 6" | 150 / 6" | 200 / 8'' | 300 / 12'' | 400 / 16'' | 500 / 20'' | 600 / 24'' | 800 / 32" | 1000 / 40'' | 1200 / 48'' | 1400 / 56'' | 1600 / 64'' |
| DN | 50 / 1" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 400 / 16" | 500 / 20" | 600 / 24" | 800 / 32" | 800 / 32" | |
| IIA | (L / D)max | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| IIA | Pmax | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,3 | 1,3 | 1,2 | 1,1 |
| IIA | Kennzeichnung | - | - | - | - | - | - | - | - | - | - | - | |
| IIB3 | (L / D)max | 50 | 50 | 40 | 40 | 35 | 35 | 35 | 30 | 30 | 30 | 25 | 25 |
| IIB3 | Pmax | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
| IIB3 | Kennzeichnung | - | - | X6 | X6 | X7 | X7 | X7 | X8 | X8 | X8 | X9 | X9 |
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)

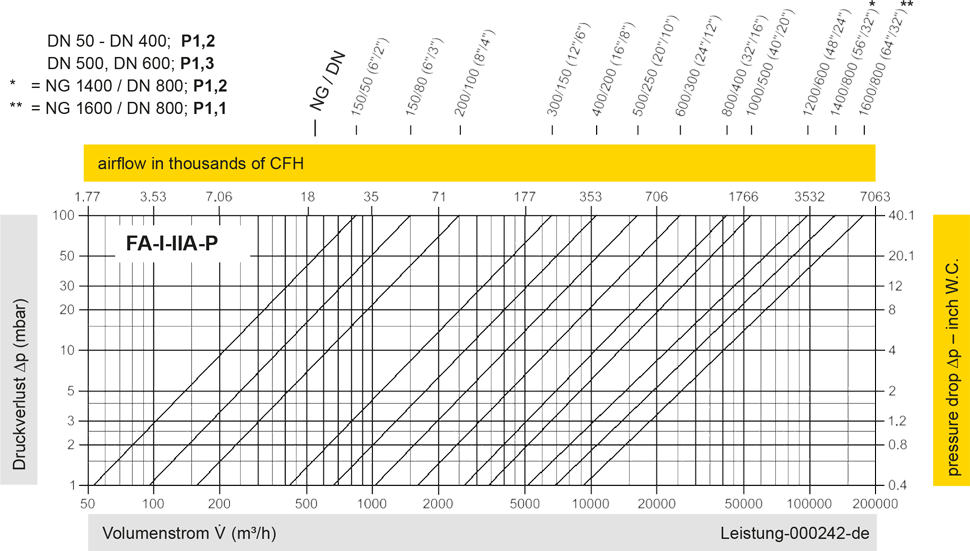

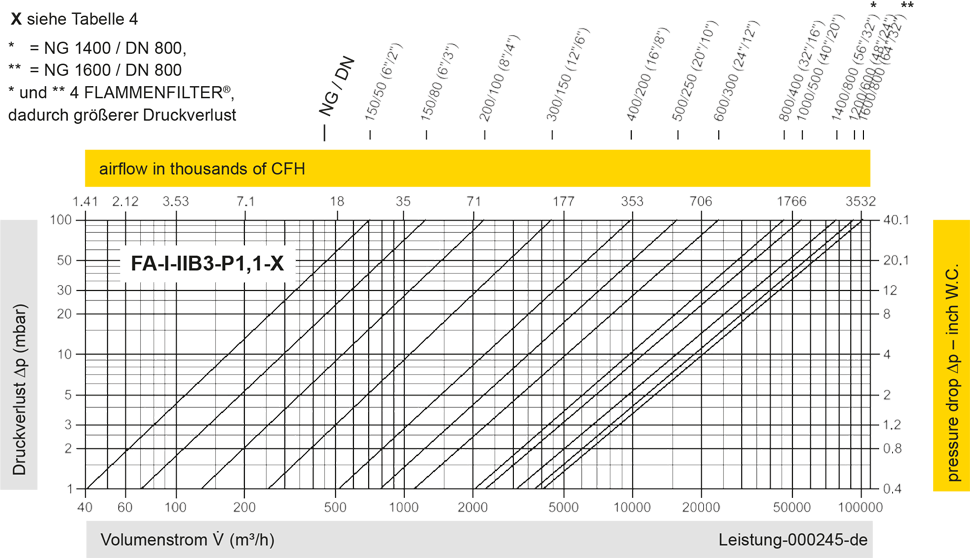

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
