FA-G-IIA1-P2.2
Deflagrationsrohrsicherung für Biogas, Klärgas und Deponiegas, konzentrische Bauform, dauerbrandsicher (unter atmosphärischen Bedingungen), beidseitig wirkend
Merkmale
Funktion und Beschreibung
Absicherungen von Brennstoffzuführungen
Die Deflagrationsrohrsicherung vom Typ PROTEGO® FA-G -IIA1-P2,2 wurde speziell für Bio-, Klär- und Deponiegasanwendungen entwickelt. Sie ist durch die kompakte Bauweise in idealer Weise zum Einbau in Rohrleitungen mit Durchmessern von ½“ bis 2“ geeignet. Insbesondere zur Absicherungen von Brennstoffzuführungen werden die Armaturen in geringem Abstand zum Brenner installiert. Der Abstand zwischen potentieller Zündquelle und dem Einbauort der Deflagrationsrohrsicherung darf einen bestimmten Wert nicht überschreiten. Dieser Wert wird als so genanntes maximales L/D-Verhältnis (L/D) max. d.h. Rohrlänge/Rohrdurchmesser beschrieben und beträgt für Deflagrationsrohrsicherungen gemäß EN ISO 16852 der Explosionsgruppe IIA1 (L/D) max. ≤ 50.
Für Explosionsgruppe IIA1 - Methan

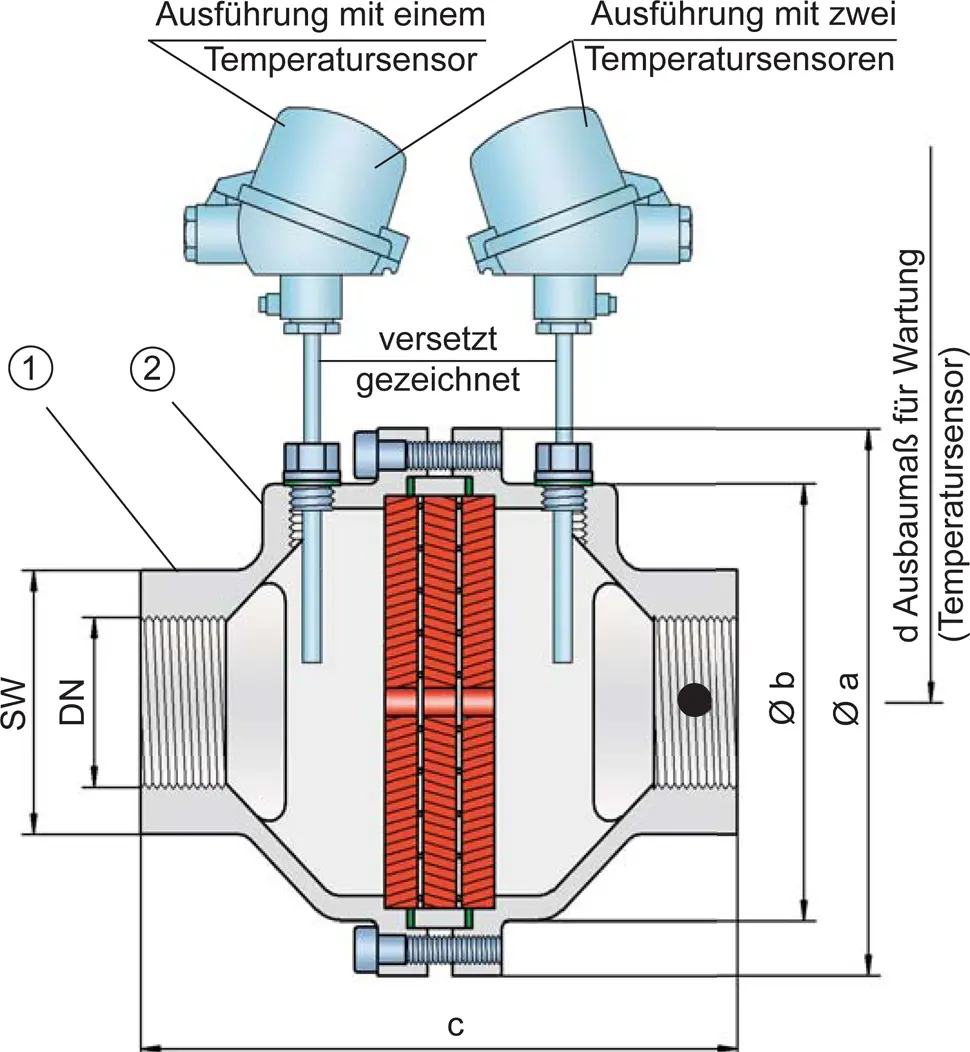

Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus zwei Gehäuseteilen (1) und zwei im Gehäuse liegenden FLAMMENFILTER® (2). Die Flammendurchschlagsicherung vom Typ PROTEGO® FA-G-IIA1-P2,2 bietet Sicherheit gegen Deflagrationen für Stoffe der Explosionsgruppe IIA1 - Methan. Die Sicherung ist dauerbrandsicher für atmosphärische Bedingungen und kurzzeitbrandsicher für 1 min für die max. Betriebsbedingungen.
Viele individuelle Zulassungen
Für PROTEGO® FA-G-Geräte der Explosionsgruppen IIA und IIB3 sowie IIC stehen gesonderte Typenblätter zur Verfügung. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 2,2 bar absolut einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | G ½ | G ¾ | G 1 | G 1 ¼ | G 1 ½ | G 2 |
| a | 80 | 80 | 100 | 100 | 155 | 155 |
| b | 55 | 55 | 76 | 76 | 124 | 124 |
| c | 10 | 100 | 110 | 110 | 170 | 170 |
| d | — | — | -— | — | 400 | 400 |
| SW | 32 | 32 | 50 | 50 | 75 | 75 |
Abmessungen in mm, SW = Schlüsselweite
Materialauswahl
| Ausführung | B | C |
| Gehäuse | Edelstahl | Hastelloy |
| Dichtung | PTFE | PTFE |
| FLAMMENFILTER®* | Edelstahl | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäusewerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) |
| ≥ 1,14 mm | IIA1 |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr | DN | G ½ | G ¾ | G 1 | G 1 ¼ | G 1 ½ | G 2 |
| IIA1 | Pmax | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in °C |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Anschlussart
| Rohrgewinde DIN ISO 228-1 | DIN |
andere Gewindeanschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)
Ausführungen mit Flanschanschluss auf Anfrage

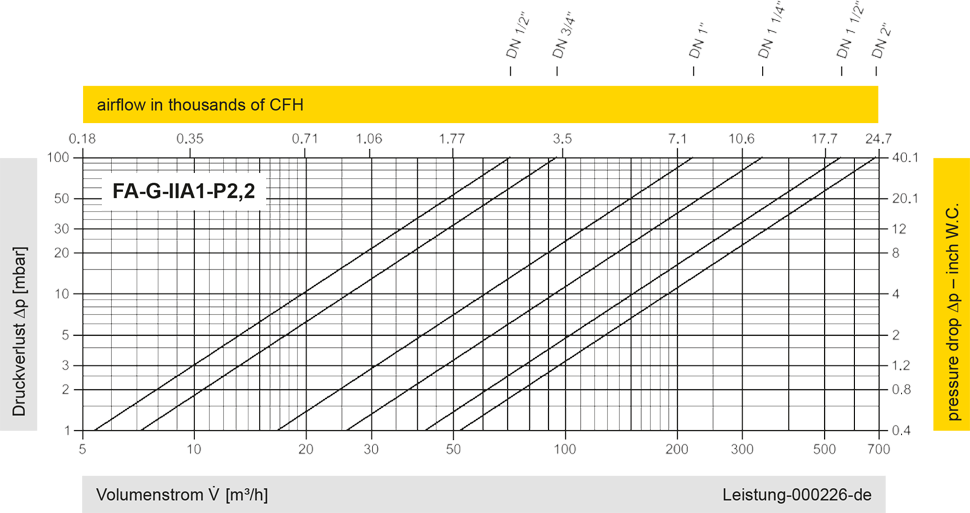

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
