FA-E-IIA1
Deflagrationsrohrsicherung für Biogas, Klärgas und Deponiegas, exzentrische Bauform, beidseitig wirkend, dauerbrandsicher (bei atmosphärischen Bedingungen bis DN 200)
Merkmale
Funktion und Beschreibung
Exzentrische Bauform
Die Deflagrationsrohrsicherung Deflagrationsrohrsicherung Eine Deflagrationssicherung ist eine Flammendurchschlagsicherung, die einen Flammendurchschlag bei Deflagrationen verhindert. vom Typ PROTEGO® FA-E-IIA1 zeichnet sich durch ihre exzentrische Gehäuseform aus. Bei Kondensatanfall innerhalb der PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. ermöglicht diese Bauform ein Abfließen der Flüssigkeit, ohne dass sich größere Mengen im Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. ansammeln können. Die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. wurde speziell für Bio-, Klär- und Deponiegasanwendungen entwickelt. Der Einsatz als dauerbrandsichere Rohrleitungsarmatur Rohrleitungsarmatur Ist eine Armatur mit mindestens zwei Anschlussmöglichkeiten, die in Rohrleitungen montiert wird. für atmosphärische Bedingungen ohne Verwendung einer aufwendigen Temperaturüberwachung ist von Vorteil.
Für Explosionsgruppe IIA1
Die exzentrische Bauform der Armatur ermöglicht gegenüber den klassischen konzentrischen Flammendurchschlagsicherungen durch ihre geringe Bautiefe Installationen in Rohrleitungen, die in Boden- oder Wandnähe verlaufen. Der Abstand zwischen potentieller Zündquelle Zündquelle Jede Quelle, die ausreichend Energie besitzt, die Verbrennung auszulösen. und dem Einbauort der Deflagrationsrohrsicherung darf einen bestimmten Wert nicht überschreiten. Dieser Wert wird als sogenanntes maximales L/D-Verhältnis (L/D)max, d.h. Rohrlänge/ Rohrdurchmesser beschrieben und ist nach EN ISO 16852 für Deflagrationsrohrsicherungen der Explosionsgruppe IIA1- Methan (frühere Bezeichnung Expl.Gr. I) auf (L/D)max ≤ 50 begrenzt.
Hauptbestandteil - PROTEGO® Flammensicherung
Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus zwei Gehäuseteilen (1) und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER® (3) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Der FLAMMENFILTER® Käfig ist ein Gehäuse für den FLAMMENFILTER® Satz. stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung
Viele individuelle Zulassungen
Die Flammendurchschlagsicherung Flammendurchschlagsicherung Eine Flammendurchschlagsicherung ist eine Einrichtung, die an einer Öffnung eines Anlagenteils oder in der verbindenden Rohrleitung eines Systems von Anlagen eingebaut und deren vorgesehene Funktion es ist, den Durchfluss zu ermöglichen, aber den Flammendurchschlag zu verhindern. vom Typ PROTEGO® FA-E-IIA1 bietet Sicherheit gegen Deflagrationen und Dauerbrand Dauerbrand Stabilisiertes Brennen für eine unbestimmte Zeit. (bei atmosphärischen Bedingungen bis DN 200) der Explosionsgruppe IIA1 - Methan (frühere Bezeichnung Expl.Gr. I). Für FA-E- Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. der Explosionsgruppen IIA und IIB3 sowie IIC stehen gesonderte Typenblätter zur Verfügung. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C und einem Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. von 1,1 bar absolut einsetzbar. Davon abweichend sind Armaturen mit Sonderzulassungen für höhere Temperaturen und Drücke erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 304 | 304 | 310 | 314 | 360 | 364 | 370 | 434 | 440 | 450 | 480 | 500 |
| b | 29 | 29 | 29 | 29 | 38 | 38 | 39 | 65 | 65 | 55 | 58 | 60 |
| c | 185 | 185 | 210 | 210 | 250 | 250 | 275 | 385 | 385 | 450 | 500 | 575 |
| d | 400 | 400 | 410 | 410 | 440 | 440 | 460 | 520 | 520 | 540 | 570 | 600 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | B | C | |
| Gehäuse | Stahl | Edelstahl | |
| Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. | PTFE | PTFE | |
| Flammensicherung | A, B | B |
* für Geräte bei Einsatz mit erhöhten Temperaturen ab 150°C (T150) Dichtungen aus PTFE.
Das Gehäuse kann auch in Werkstoff Stahl mit ECTFE- Beschichtung Beschichtung Beschichten ist das Aufbringen einer festhaftenden Schicht aus formlosem Stoff auf die Oberfläche eines Werkstücks. geliefert werden. Sonderwerkstoffe auf Anfrage.
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER®* | Edelstahl | Edelstahl |
| Zwischenlagen | Edelstahl | Edelstahl |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage.
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) |
| ≥ 1,14 mm | IIA1 (I)* |
* frühere Bezeichnung Expl.Gr. I
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl.Gr. | DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| IIA1 (I) | Pmax | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 |
Pmax = maximal zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in °C |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)

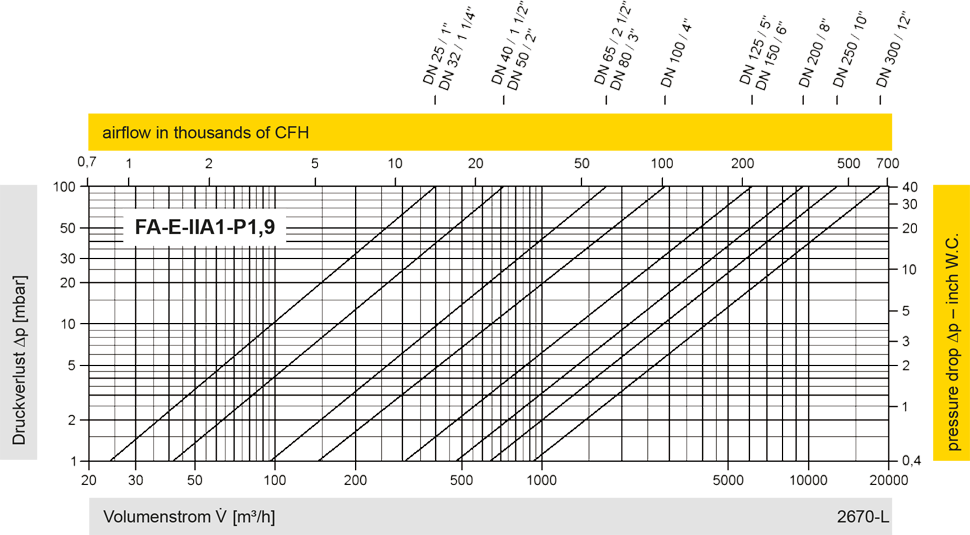

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
