Merkmale
Funktion und Beschreibung
Ent- und Belüftung - Verhindert das Eindringen von Wasser und Schmutz
Die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. des Typs PROTEGO® EH/0 dient der Ent- und Belüftung von Behältern und Apparaten ohne Druckhaltung. Das Gerät verhindert das Eindringen von Regenwasser und Schmutz in die Ent- und Belüftungsöffnungen. Die Ent- und Belüftungshaube ist nicht flammendurchschlagsicher. Werden Detonationssicherungen in Ent- und Belüftungsleitungen eingesetzt, um einen Flammendurchschlag und ein stabilisiertes Brennen zu verhindern, können die Armaturen vom Typ PROTEGO® EH/0 als Schutzhaube eingesetzt.
Wetterschutzhaube zum Schutz vor Fremdkörpern und Tieren

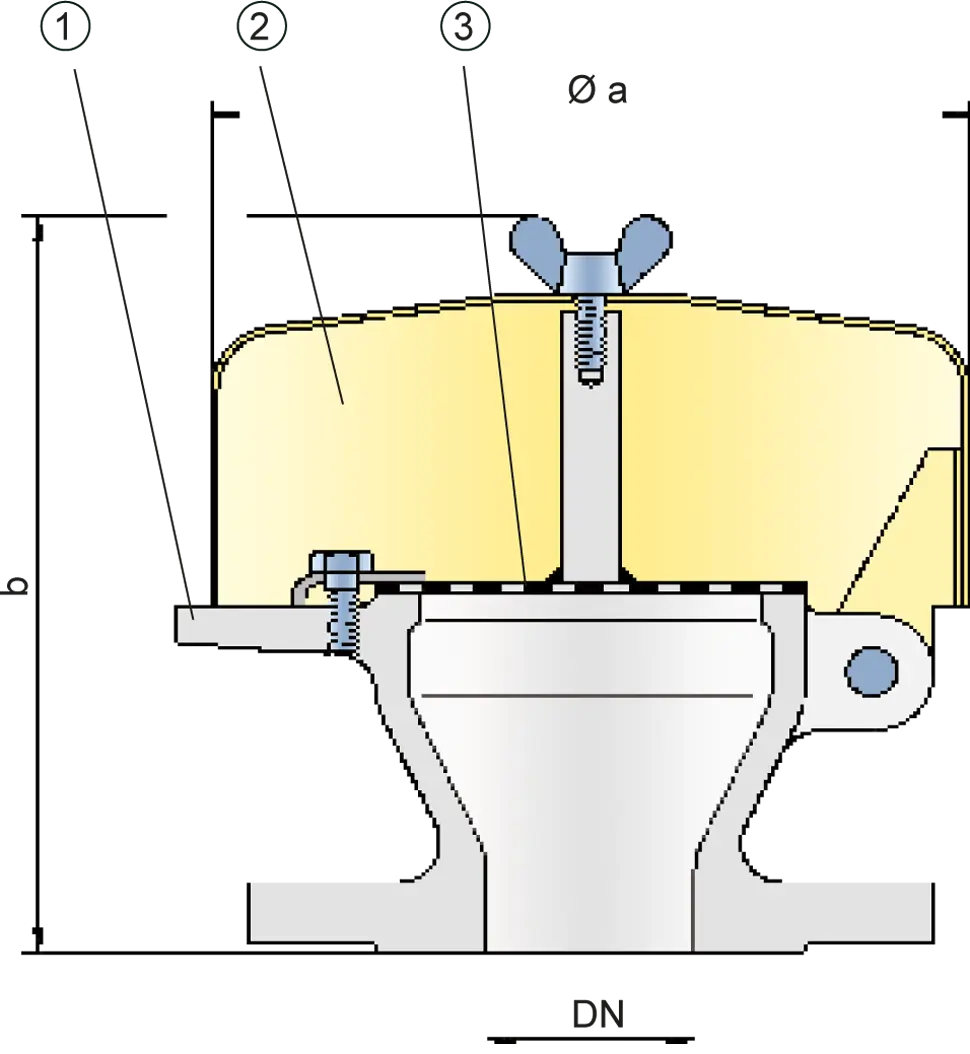

Die Wetterschutzhaube Wetterschutzhaube Eine Wetterschutzhaube ist eine Abdeckung zum Schutz der inneren Bauteile einer Armatur vor Witterungseinflüssen. PROTEGO® EH/0 besteht im Wesentlichen aus einem Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. (1), der Haube (2) und einem Schutzgitter Schutzgitter Ein Schutzgitter dient zur Absperrung gegen Menschen, Tiere oder Fremdkörper und ermöglicht gleichzeitig eine Durchströmung mit Gasen. (3). Die Armatur ist mit einer festen Haube aus Metall verschlossen. Das Gitter verhindert das Eindringen von Fremdkörpern und schützt vor nistenden Tieren.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 20 / ¾" | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" |
| a | 163 | 163 | 163 | 183 | 183 | 218 | 218 |
| b | 175 | 175 | 175 | 190 | 190 | 200 | 200 |
Abmessungen in mm
Materialauswahl
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Folgende Ausführungen stehen zur Verfügung:Weitere Sonderarmaturen auf Anfrage
Volumenstromdiagramm

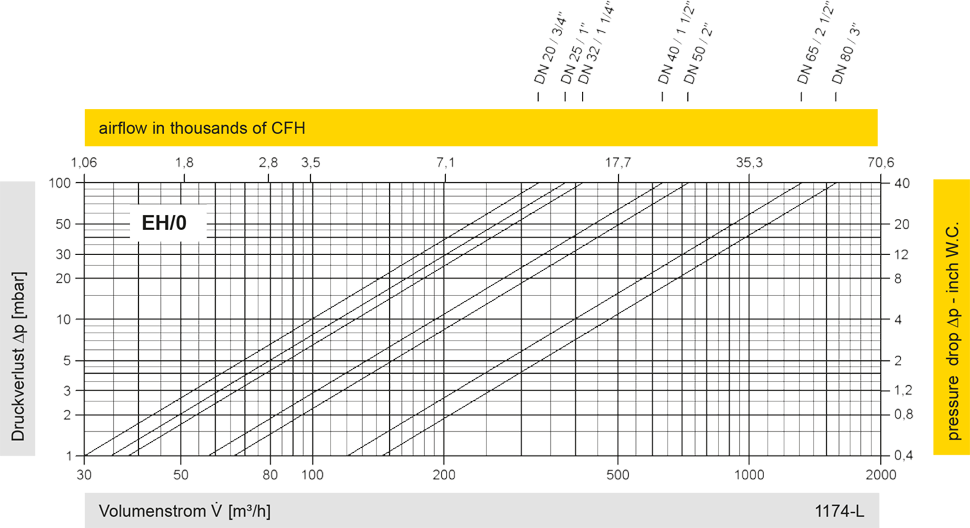

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
