DR/SV
Detonationsrohrsicherung mit Nachströmsperre, für stabile Detonationen und Deflagrationen in Durchgangsausführung, einseitig wirkend
Merkmale
Funktion und Beschreibung
Detonationsrohrsicherung mit den Vorteilen einer Nachströmsperre
Die Flammendurchschlagsicherungen der Baureihe PROTEGO® DR/SV vereinigen in idealer Weise die Funktion einer Detonationsrohrsicherung Detonationsrohrsicherung Eine Detonationssicherung ist eine Flammendurchschlagsicherung, die einen Flammendurchschlag bei Detonationen verhindert. mit den Vorteilen einer Nachströmsperre. Beim Einlaufen einer Detonation Detonation Explosion, die sich mit Überschallgeschwindigkeit fortpflanzt, gekennzeichnet durch eine Stoßwelle. in die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. wird dem Detonationsstoß durch die zentral angeordnete Tellerscheibe (2) Energie entzogen, bevor die Flamme in den engen Spalten der zwei FLAMMENFILTER® (3) gelöscht wird. Kommt es zu einem Abbrand der Gemische innerhalb der Armatur, schmilzt das Weichlot (1) im Inneren und die Tellerscheibe wird durch die Feder Feder Federn sind technische Bauteile, die sich elastisch verformen können und als Energiespeicher dienen. in Richtung des einströmenden Gemisches gedrückt.
Saugseitigen Absicherung von Verdichtern und Pumpen
Das Ventil schließt und die weitere Zufuhr von Brennstoff wird unterbunden und somit die Flammen gelöscht. Der Einbau von Temperatursensoren in Kombination mit einer Notabschaltung kann beim Einsatz einer Sicherung vom Typ DR/SV somit entfallen. Diese Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. werden besonders zur saugseitigen Absicherung von Verdichtern und Pumpen eingesetzt.
Für Explosionsgruppe IIA
Die Armaturen bieten Sicherheit gegen Deflagrationen und stabile Detonationen. Dies ermöglicht einen beliebigen Einbau in die Rohrleitung, unabhängig vom Abstand zur potenziellen Zündquelle Zündquelle Jede Quelle, die ausreichend Energie besitzt, die Verbrennung auszulösen. . Dieses Gerät kann für Medien der Explosionsgruppe IIA eingesetzt werden. Die Detonationsrohrsicherungen sind unidirektional und mit Gewindeanschluss ausgeführt, wobei das Gewinde internationalen Normen angepasst werden kann. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C und einem Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. von 1,1 bar absolut einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | G ½" | G ¾" |
| a | 115 | 115 |
| b | 100 | 100 |
Abmessungen in mm
Materialauswahl für Gehäuse
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER®* | Edelstahl | Edelstahl |
| Zwischenlagen | Edelstahl | Edelstahl |
| FLAMMENFILTER® Aufnahme | Messing | Edelstahl |
| Scheiben | Messing | Edelstahl |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäusewerkstoffe lieferbar
Sonderwerkstoffe auf Anfrage.
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| DN | G ½" | G ¾" |
| Pmax | 1,1 | 1,1 |
Pmax = maximal zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in °C |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Anschlussart
| Rohrgewinde DIN ISO 228-1 | DIN |
andere Gewindeanschlüsse auf Anfrage
Volumenstromdiagramm

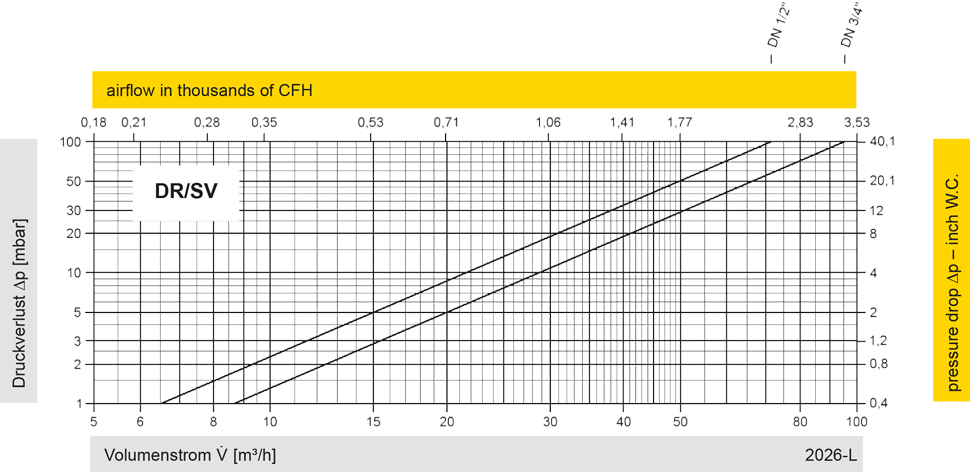

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
