DR/EU
Detonationsrohrsicherung für instabile und stabile Detonationen sowie Deflagrationen in Eckausführung mit Stoßfang, einseitig wirkend
Merkmale
Funktion und Beschreibung
Sicherheit gegen Deflagrationen, stabile und instabile Detonationen
Die Detonationsrohrsicherung vom Typ PROTEGO® DR/EU ist eine Weiterentwicklung der seit Jahrzehnten in der Industrie verwendeten und bewährten Flammendurchschlagsicherung PROTEGO® DR/ES. Die Armatur bietet Sicherheit gegen Deflagrationen, stabile und instabile Detonationen. Die klassische Eckausführung bietet gegenüber einer Durchgangsausführung erhebliche Wartungs- und Kostenvorteile.
Hauptbestandteil - PROTEGO® Flammensicherung
Beim Einlaufen einer Detonation Detonation Explosion propagating at supersonic velocity and characterized by a shock wave. in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang (1) Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER® (3) gelöscht wird. Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung (2). Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. Die Detonationsrohrsicherung kann für die Explosionsgruppen IIA bis IIB3 eingesetzt werden.
Viele individuelle Zulassungen
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. Davon abweichend sind zahlreiche Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" |
| a | 125 | 125 | 153 | 155 | 198 | 200 | 250 | 332 | 335 |
| b | 140 | 140 | 183 | 185 | 223 | 225 | 290 | 357 | 360 |
| c | 210 | 210 | 290 | 290 | 365 | 365 | 440 | 535 | 535 |
| c1 | 285 | 285 | 395 | 395 | 500 | 500 | 595 | 750 | 750 |
| d | 150 | 150 | 210 | 210 | 275 | 275 | 325 | 460 | 460 |
| e | 495 | 495 | 600 | 600 | 705 | 705 | 795 | 950 | 950 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | B | C | D | |
| Gehäuse | Stahl | Edelstahl | Hastelloy | |
| Heizmantel (DR / EU-H-(T)-...) | Stahl | Edelstahl | Edelstahl | |
| Deckel mit Stoßfang | Stahl | Edelstahl | Hastelloy | |
| O-Ring | FPM* | PTFE | PTFE | |
| Flammensicherung | A | C, D | E | Sonderwerkstoffe auf Anfrage |
* für Geräte bei Einsatz mit erhöhten Temperaturen ab 150°C (T150) Dichtungen aus PTFE.
Das Gehäuse und der Deckel mit Stoßfang können auch in Werkstoff Stahl mit ECTFE- Beschichtung geliefert werden.
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D | E |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl | Hastelloy |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" |
| IIA | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,5 | 1,2 | 1,2 |
| IIB2 | Pmax | 1,4 | 1,4 | |||||||
| IIB3 | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,4 | 1,2* | 1,2* |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage, * spezielle Flammensicherung
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen vier Ausführungen zur Auswahl:*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)

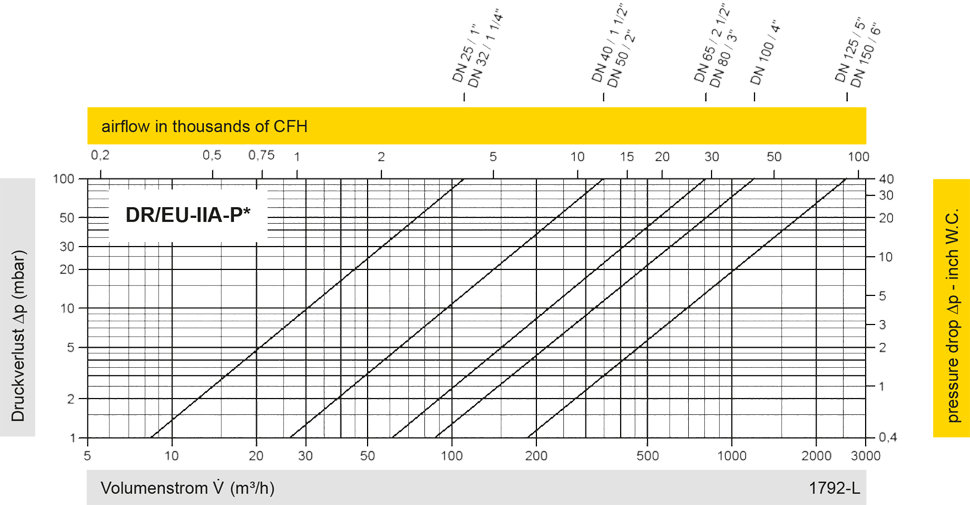

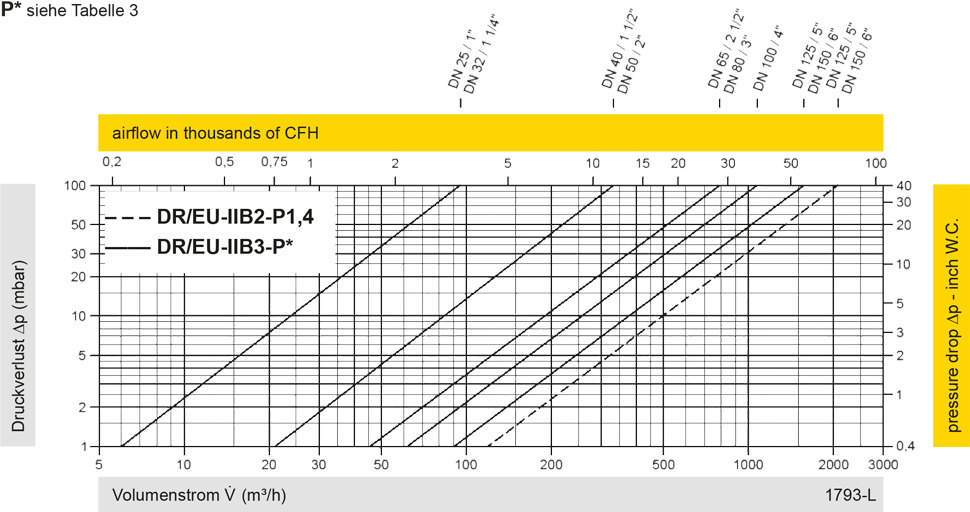

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
