DR/ES-V
Detonationsrohrsicherung mit Überdruckventil für stabile Detonation und Deflagration mit Stoßfang in Eckausführung, einseitig wirkend
Merkmale

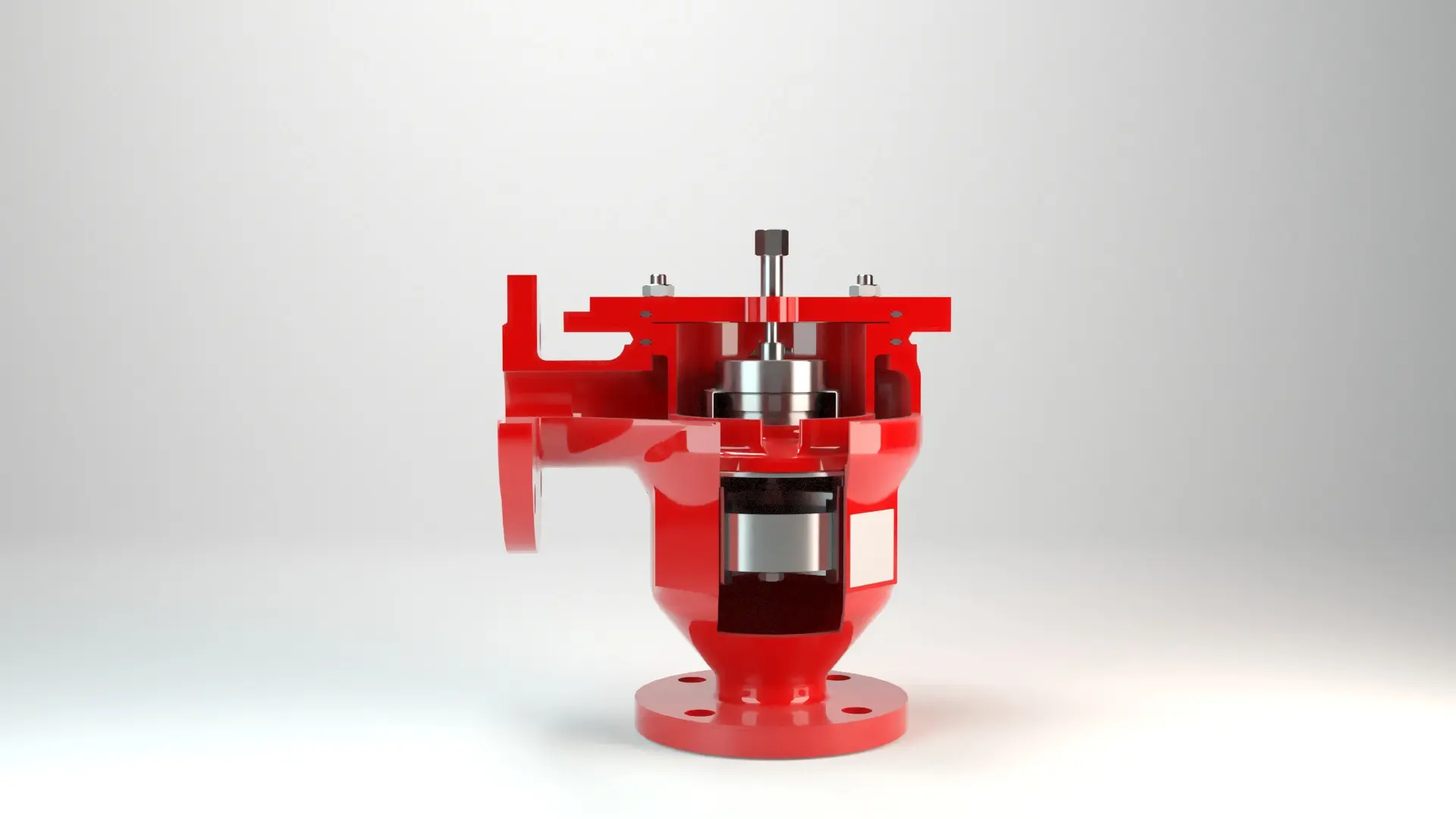

Funktion und Beschreibung
Sicherheit gegen Deflagrationen und stabile Detonationen

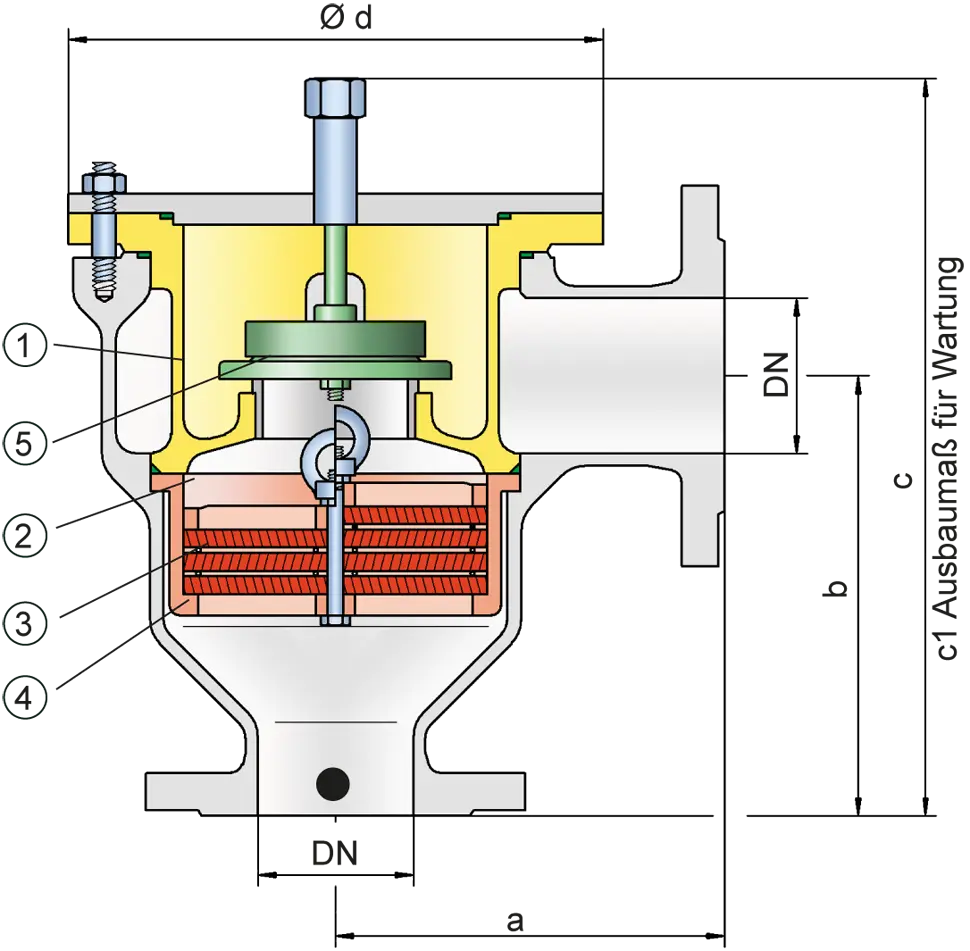

Die Armatur vom Typ PROTEGO® DR/ES-V vereinigt in einmaliger Weise die Funktion einer Detonationsrohrsicherung Detonationsrohrsicherung Eine Detonationssicherung ist eine Flammendurchschlagsicherung, die einen Flammendurchschlag bei Detonationen verhindert. mit der Funktion eines Überdruckventils in einem Gerät. Die Armatur bietet Sicherheit gegen Deflagrationen und stabile Detonationen. Das im Stoßfang Stoßfang Ein Stoßfang ist eine Vorrichtung, die die kinetische Energie einer Detonation reduziert. (1) der Detonationsrohrsicherung integrierte gewichtsbelastete Tellerventil Tellerventil Ventil mit scheibenförmigem Verschluss und axialer Führung. (5) ist als Überdruckventil Überdruckventil Ventil, welches dazu ausgelegt ist zu öffnen, Überdruck zu entlasten und wieder zu schließen sowie weitere Strömung des Fluids zu verhindern, nachdem die Standardbedingungen wiederhergestellt sind. ausgeführt. Der Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten des Ventils wird werkseitig eingestellt und kann zwischen 2 und 35 mbar betragen. Nach einer Drucksteigerung von 40%, bezogen auf den Ansprechdruck, öffnet das Ventil vollständig und erreicht die maximale Volumenstromleistung.
Multifunktionale Detonationsrohrsicherungen für Saugleitungen
Bei einem Einsatz in Saugleitungen von Lagerbehältern erfüllt der eingebaute Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. gleichzeitig die Funktion eines Rückschlagventils, d.h. das Produkt Produkt Die Benennung „Produkt“ umfasst Geräte, Schutzsysteme, Vorrichtungen, Komponenten und ihre Kombinationen. kann von der nachgeschalteten Saugleitung nicht in den Tank zurücklaufen. Obwohl mehrere Funktionen in einem Gerät integriert sind, ist die Armatur überaus einfach zu warten, was in erster Linie auf die klassische Eckausführung zurückzuführen ist. Beim Einlaufen einer Detonation Detonation Explosion, die sich mit Überschallgeschwindigkeit fortpflanzt, gekennzeichnet durch eine Stoßwelle. in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER® (3) gelöscht wird. Dabei wird die Flammendurchschlagsicherheit unabhängig von der Ventilstellung gewährleistet.
Für Explosionsgruppen IIA bis IIB3
Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Der FLAMMENFILTER® Käfig ist ein Gehäuse für den FLAMMENFILTER® Satz. (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (2). Die Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. So kann dieses Gerät für die Explosionsgruppen IIA bis IIB3 eingesetzt werden. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C und einem Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. von 1,2 bar absolut einsetzbar. Davon abweichend sind Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. mit Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" |
| a | 125 | 125 | 153 | 155 | 198 | 200 | 250 | 332 | 335 | 425 |
| b | 140 | 140 | 183 | 185 | 223 | 225 | 290 | 357 | 360 | 505 |
| c | 237 | 237 | 305 | 305 | 395 | 395 | 460 | 575 | 575 | 863 |
| c1 | 345 | 345 | 410 | 410 | 530 | 530 | 615 | 790 | 790 | 1295 |
| d | 149 | 149 | 210 | 210 | 275 | 275 | 325 | 460 | 460 | 620 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | B | C | D |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Stahl | Edelstahl | Hastelloy |
| Heizmantel (DR / ES-V-H-...) | Stahl | Edelstahl | Edelstahl |
| Deckel Deckel Ein Deckel ist eine Abdeckung oder Schutzvorrichtung, die mithilfe von Verbindungsmitteln an einer Armatur angebracht wird, um eine Druckhaltung zu realisieren oder innere Bauteile der Armatur vor Verschmutzung oder Beschädigung zu schützen. mit Stoßfang | Stahl | Edelstahl | Hastelloy |
| Dichtungen | PTFE | PTFE | PTFE |
| Ventilsitz Ventilsitz Der Ventilsitz ist ein Bauteil, auf dem der Ventilteller liegt, wenn das Ventil geschlossen ist. | Edelstahl | Edelstahl | Edelstahl |
| Flammensicherung | A | C, D | E |
Das Gehäuse und der Deckel mit Stoß- fang können auch in Werkstoff Stahl mit ECTFE- Beschichtung Beschichtung Beschichten ist das Aufbringen einer festhaftenden Schicht aus formlosem Stoff auf die Oberfläche eines Werkstücks. geliefert werden.
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D | E |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl | Hastelloy |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" |
| IIA | Pmax | 4,0 | 4,0 | 4,0 | 4,0 | 2,9 | 2,9 | 2,0 | 2,0 | 2,0 | 1,2 |
| IIB3 | Pmax | 3,0 | 3,0 | 2,0 | 2,0 | 2,0 | 2,0 | 1,5 | 1,4 | 1,4 | 1,1 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Auswahl des Ventiltellers
| Ausführung | A | B | C |
| Druckstufe | I | II | III |
| Einstelldruck Einstelldruck Einstelldruck ist der Druck, bei dem ein Ventil auf einem Prüfstand zu öffnen beginnt. [mbar] | +2,0 bis +3,5 | >+3,5 bis +14 | >+14 bis 35 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen zwei Ausführungen zur Auswahl:Druckeinstellungen
| Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. : | +2.0 mbar | +35 mbar |
Höhere oder niedrigere Druckeinstellungen auf Anfrage
Volumenstromdiagramm

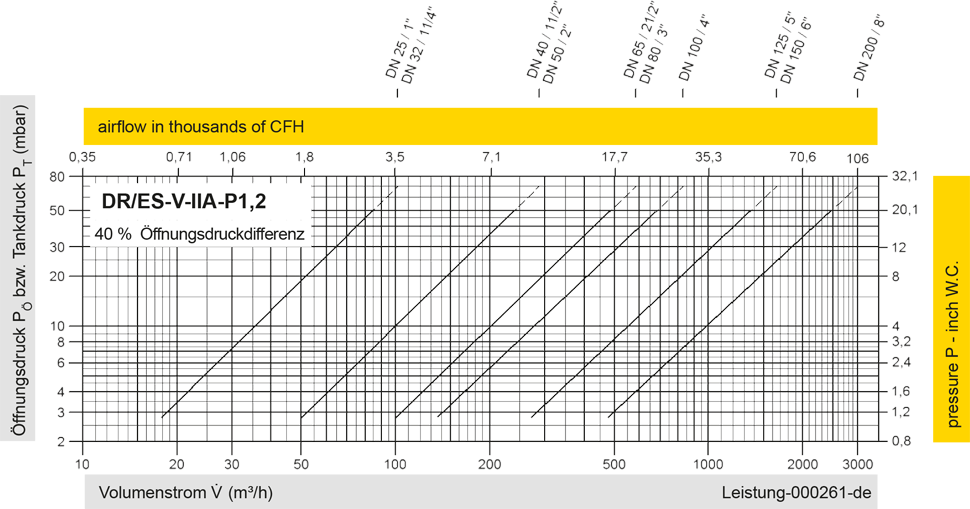

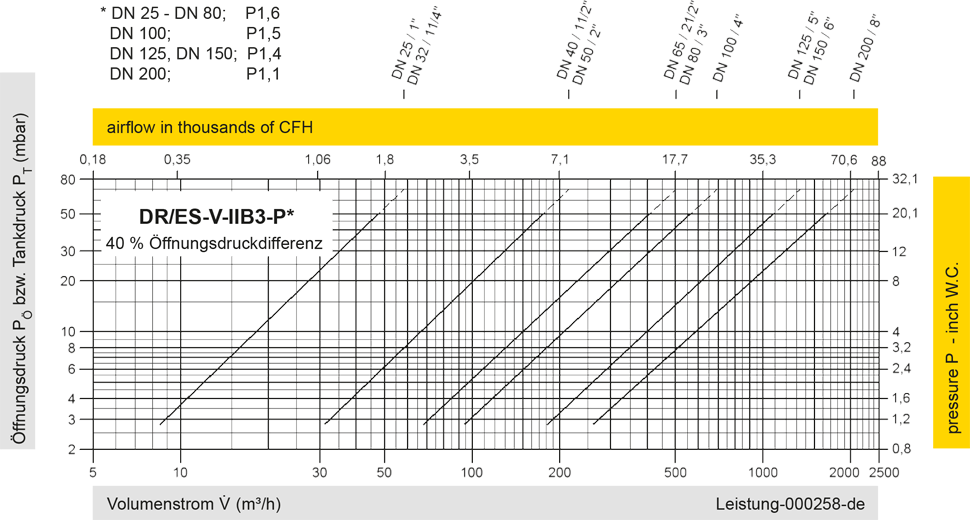

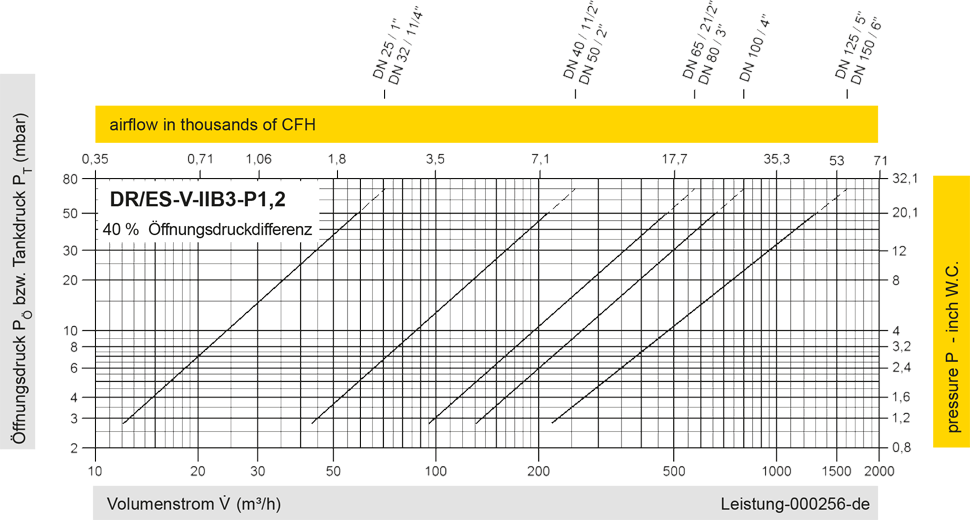

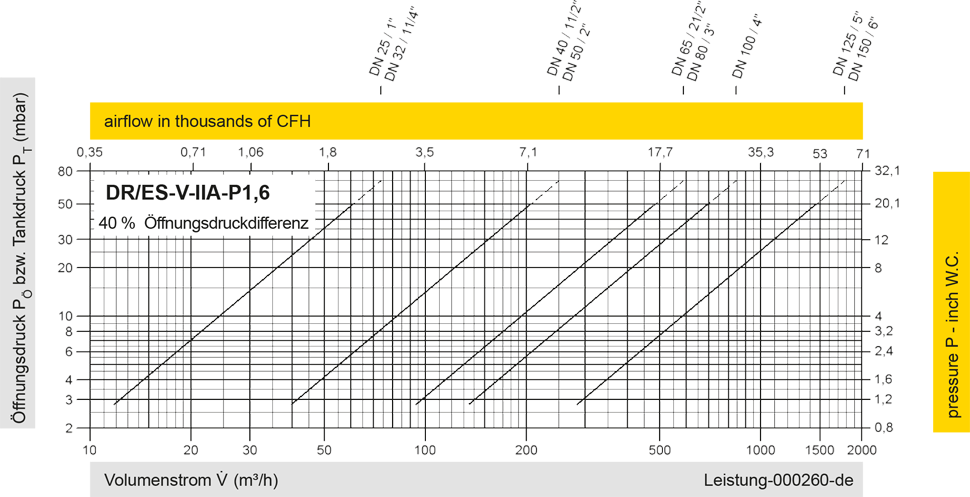

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
