BE/HR-E-IIB
Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube
Merkmale
Funktion und Beschreibung
Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand
Die Ent- und Belüftungshaube PROTEGO® BE/HR -E-IIB wurde speziell für die Absicherung von drucklosen Anlagen und Behältern entwickelt. Die Armatur wird bevorzugt auf Be- und Entlüftungsleitungen von drucklosen Anlagen und Behältern sowie auf See- und Binnentankschiffen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration Deflagration Explosion propagating at subsonic velocity. . Der spezielle Ablauf der Verbrennungsreaktionen beim stabilisierten Abbrand von Alkoholen bedingt eine konstruktiv angepasste Flammendurchschlagsicherung. Das Gerät bietet Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand.
Hauptbestandteil - PROTEGO® Flammensicherung
Geräte vom Typ PROTEGO® BE/HR-E-IIB bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armatur wird mit einer Wetterschutzhaube aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung.
Für Explosionsgruppe IIB
Flammendurchschlagsicherungen vom Typ PROTEGO® BE/HR-E-IIB sind für Kohlenwasserstoffe der Explosionsgruppe IIB sowie Alkohole verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassung gemäß IMO MSC/Circular 677 und 1009 sowie IMO MSC.1/Circular 1324 und 1325.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 80 / 3" | 100 / 4" |
| a | 353 | 353 |
| b | 250 | 250 |
Abmessungen in mm
Baumaße für die Ent- und Belüftungshaube mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Flammensicherung | A | A, C |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | C |
| FLAMMENFILTER® Käfig | Edelstahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Hastelloy |
| Zwischenlage | Edelstahl | Hastelloy |
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,5 mm | IIB | B |
Sonderabnahmen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage

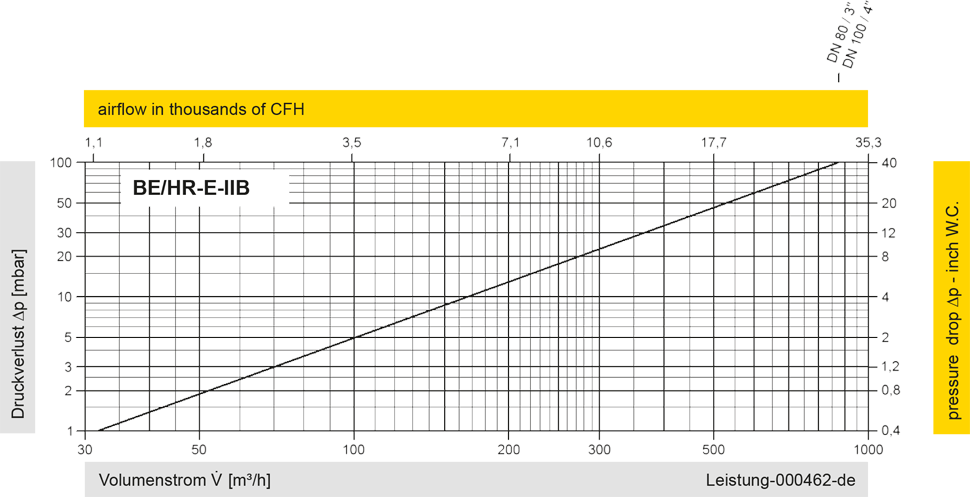

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
