BE/HR-400

Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube

Merkmale

Umfassender Wetterschutz
Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor Fremdkörpern, Tieren und Witterung
Sicherheit bei Dauerbrand
Bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand
Sichtbare Brandanzeige durch kippbare Wetterschutzhaube
im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an
Chemisch beständig
zentral angeordnetes Schmelzelement ist chemisch beständig
Explosionsgruppe IIA
Dauerbrandsicherheit für Kohlenwasserstoffe der Explosionsgruppe IIA
Wartungsfreundliche PROTEGO® Flammensicherungen
Verwendung wartungsfreundlicher PROTEGO® Flammensicherungen möglich

Funktion und Beschreibung

Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand

Die Ent- und Belüftungshaube des Typs PROTEGO® BE/HR-400 wurde für die Absicherung druckloser Anlagen und großer Behälter Behälter Ein Behälter ist eine offene oder geschlossene Vorrichtung mit beliebiger Geometrie zur ständigen Aufnahme von Flüssigkeiten, Feststoffen, Gasen und Dämpfen. entwickelt. Die Flammendurchschlagsicherung Flammendurchschlagsicherung Eine Flammendurchschlagsicherung ist eine Einrichtung, die an einer Öffnung eines Anlagenteils oder in der verbindenden Rohrleitung eines Systems von Anlagen eingebaut und deren vorgesehene Funktion es ist, den Durchfluss zu ermöglichen, aber den Flammendurchschlag zu verhindern. bietet Sicherheit gegen atmosphärische Deflagrationen und langanhaltenden stabilisierten Abbrand, dem sogenannten Dauerbrand Dauerbrand Stabilisiertes Brennen für eine unbestimmte Zeit. . Das Gerät wird bevorzugt auf Be- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.

Hauptbestandteil - PROTEGO® Flammensicherung

Die Armatur vom Typ PROTEGO® BE/HR-400 besteht im Wesentlichen aus einem Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. (1), der Haube (2) und der PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (3). Die Ent- und Belüftungshaube wird mit einer Wetterschutzhaube Wetterschutzhaube Eine Wetterschutzhaube ist eine Abdeckung zum Schutz der inneren Bauteile einer Armatur vor Witterungseinflüssen. aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement Schmelzelement Das Schmelzelement ist ein Bauteil, das aus einem Gehäuse mit einem Unterteil und einem Oberteil besteht. (5) und durch ein außen angebrachtes Gewicht öffnet die Haube. Zwei, nach einem speziellen, patentierten Verfahren hergestellte, konzentrisch angeordnete FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Der FLAMMENFILTER® Käfig ist ein Gehäuse für den FLAMMENFILTER® Satz. stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung.

Für Explosionsgruppe IIA

Der aufwendig gestaltete Käfig verfügt über integrierte Kühlkanäle, die für die Wärmeabfuhr aus dem Zentrum der Armatur sorgen. Die Flammendurchschlagsicherung Typ PROTEGO® BE/HR-400 ist für Stoffe der Explosionsgruppe IIA verfügbar. Kombinierte dauerbrandsichere Überdruckventile vom Typ PROTEGO® BE/HR-D sind ebenfalls verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Kontakt aufnehmen

Sie haben Fragen?
Wenden Sie sich an unsere Ingenieure!

Produktdaten

Materialauswahl für Gehäuse

AusführungAB
GehäuseStahlEdelstahl
AbdeckhaubeStahlEdelstahl
FlammensicherungA, BB

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung AB
FLAMMENFILTER® KäfigStahlEdelstahl
FLAMMENFILTER®EdelstahlEdelstahl

Sonderwerkstoffe auf Anfrage

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
> 0,90 mmIIAD

Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen zwei Ausführungen zur Auswahl:
Ent- und Belüftungshaube in GrundausführungBE/HR - –
Ent- und Belüftungshaube mit HeizschlangeBE/HR - R

Weitere Sonderarmaturen auf Anfrage

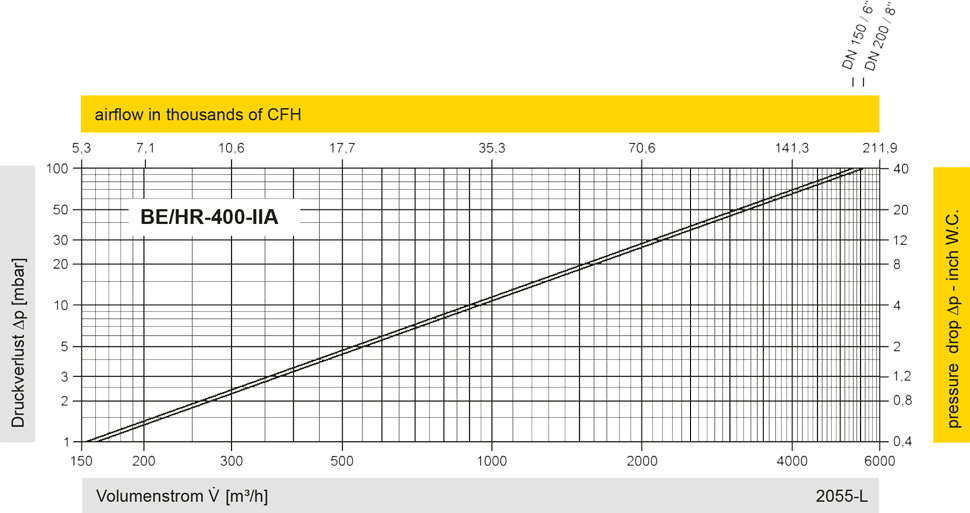

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
