Funktion und Beschreibung
Automatische Ent- und Belüftungsventile für Schwimmdachbehälter
Stößelventile PROTEGO® AL-DK dienen der automatischen Ent- und Belüftung von Schwimmdachbehältern, wenn das Schwimmdach Schwimmdach Metallische Konstruktion, die in einem offenen Tank auf dem Flüssigkeitsspiegel schwimmt. auf den Stützen aufsetzt und eine Restentleerung oder Befüllung des Tanks erfolgt. Durch die stößelgesteuerte zwangsweise Öffnung des Ventils in der Tiefststellung des Schwimmdaches wird ein unzulässiges Vakuum bei der Restentleerung bzw. ein unzulässiger Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. bei der Befüllung verhindert.

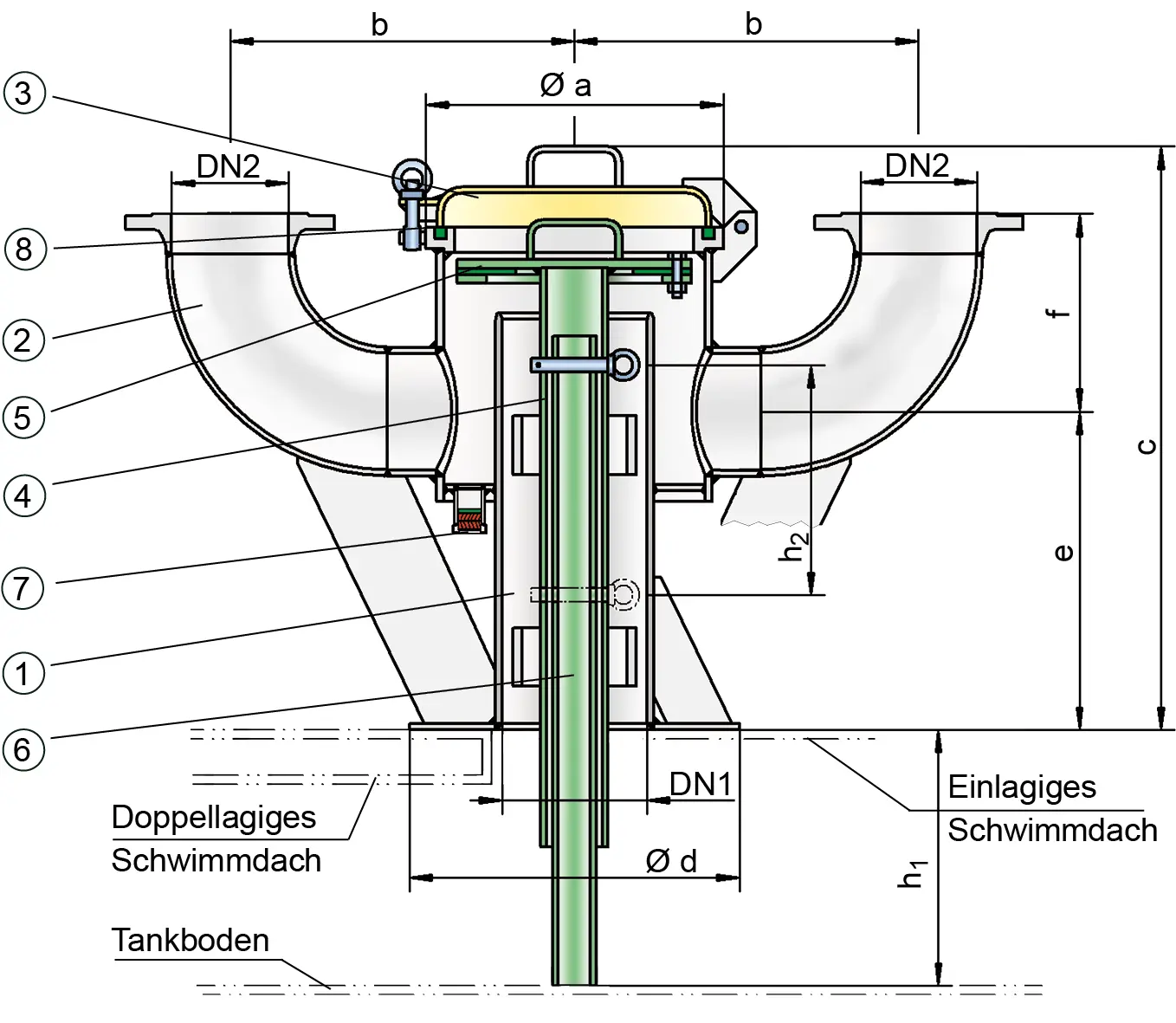

Aufbau der Stößelventile
Die Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. PROTEGO® AL-DK bestehen im Allgemeinen aus dem Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. (1) mit einer Blechschürze zum Aufschweißen auf die Schwimmdecke Schwimmdecke Konstruktion, die in einem Festdachtank auf dem Flüssigkeitsspiegel schwimmt, um Verdampfungsverluste zu reduzieren. oder einem Flansch zum montieren auf einen Gegenflansch, zwei oder vier Anschlussstutzen Anschlussstutzen Ein Anschlussstutzen dient zur Verbindung einer Armatur mit anderen Komponenten einer Anlage, zum Beispiel Rohrleitungen. (2) zur Installation der Ent- und Belüftungshauben, dem Deckel Deckel Ein Deckel ist eine Abdeckung oder Schutzvorrichtung, die mithilfe von Verbindungsmitteln an einer Armatur angebracht wird, um eine Druckhaltung zu realisieren oder innere Bauteile der Armatur vor Verschmutzung oder Beschädigung zu schützen. (3), dem Stößel Stößel Ein Stößel ist ein zylinderförmiges Bauteil zur Übertragung von stoßartigen Bewegungen von einem Maschinenelement auf ein anderes. (4) mit dem Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. (5) und dem Stößelrohr Stößelrohr Ein Stößelrohr wird im Stößel einer Armatur oder Vorrichtung geführt und kann in zwei Positionen fixiert werden. (6), sowie dem Kondensatablauf (7), der gegebenenfalls flammendurchschlagsicher auszuführen ist. Die Abdichtung erfolgt durch eine Flachdichtung, die am Ventilteller (5) befestigt ist. Der Deckel (3) wird durch eine Dichtschnur Dichtschnur Die Dichtschnur ist eine Schnur aus Kunststoff, mit kreisförmigem oder quadratischen Querschnitt. Sie wird zur Abdichtung von Bauteilen eingesetzt. (8) abgedichtet.
Maße für unterschiedliche Schwimmdachhöhen
Aufgrund unterschiedlicher Höhen des Schwimmdachtiefstandes für Betriebs- und Montagestellung sind die Maße h1 und h2 anzugeben: h1: Abstand zwischen der Unterkante der Blechschürze (bzw. des Befestigungsflansches) und dem Tankboden bei Schwimmdachtiefstand (Betriebsstellung bei leerem Tank). h2: Abstand zwischen der Schwimmdachhöhe in angehobener Wartungsstellung und der Schwimmdachhöhe in vollständig abgesenkter Betriebsstellung bei leerem Tank.
Umrüstung der Schwimmdachstützen und Verlängerung des Stößels
Wenn die Aufsetzstützen des Schwimmdaches von der Betriebs- in die Wartungsstellung umgerüstet werden, ist gleichzeitig auch der Stößel zu verlängern. Die Anpassung erfolgt durch die Verstellmöglichkeit mit Hilfe eines Arretierstiftes, der mit einem Splint gesichert ist. Die Ventile sind nicht flammendurchschlagsicher. Aufgrund einer durchgeführten Gefahrenanalyse – bezogen auf Werkstoffauswahl und Funktion – weisen die Geräte keine potentielle Zündquelle Zündquelle Jede Quelle, die ausreichend Energie besitzt, die Verbrennung auszulösen. auf. Sie sind also zündquellenfrei ausgeführt und fallen auch dann nicht in den Anwendungsbereich der europäischen Explosionsschutzrichtlinie (ATEX 100), wenn ein Einsatz in explosionsfähiger Atmosphäre erfolgt.

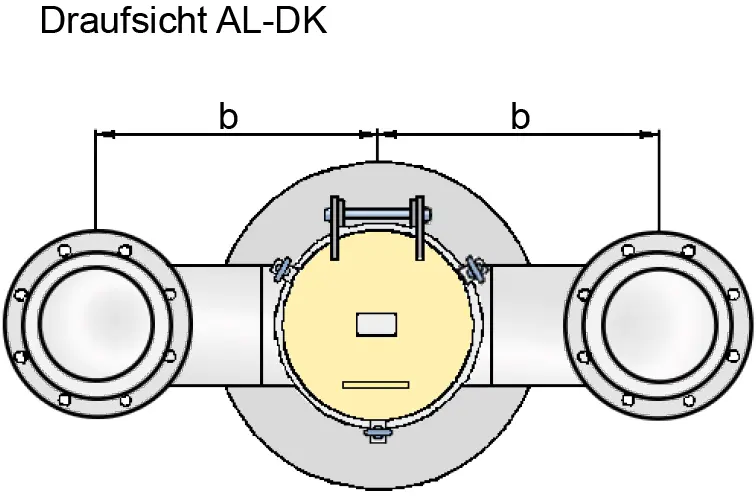

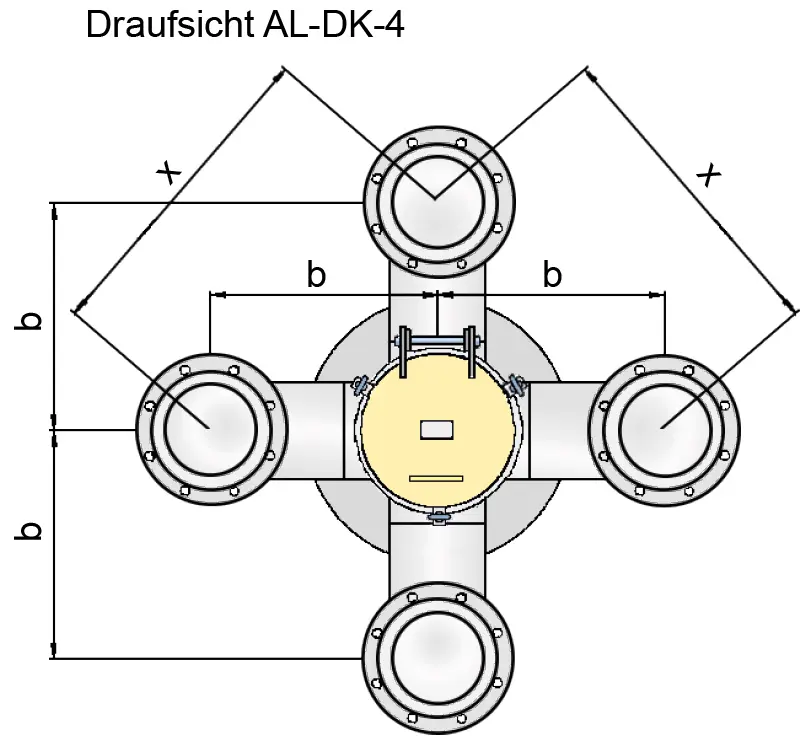

Maßtabelle für AL-DK und AL-DK-4
| AL-DK | AL-DK-4 | |||||||
| DN1 | 200 / 8" | 200 / 8" | 200 / 8" | 200 / 8" | 250 / 10" | 250 / 10" | 200 / 8" | 200 / 8" |
| DN2 | 80 /3" | 100 /4" | 150 / 6" | 200 / 8" | 150 / 6" | 200 / 8" | 100 /4" | 200 / 8" |
| a | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
| b | 465 | 465 | 465 | 515 | 465 | 515 | 465 | 650 |
| c | 870 | 870 | 870 | 870 | 870 | 870 | 870 | 870 |
| d | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 600 |
| e | 345 | 360 | 385 | 415 | 385 | 415 | 415 | 415 |
| f | 460 | 445 | 285 | 370 | 285 | 367 | 445 | 370 |
| x | 658 | 920 | ||||||
Abmessungen in mm
Material
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 | andere Anschlüsse auf Anfrage |
| ASME B16.5 CL 150 R.F. |
Andere Anschlüsse auf Nachfrage
Erforderliche Daten für die Auslegung
Einlagerungsprodukt Tankdurchmesser (m)Tankdurchmesser (m)
Tankhöhe (m)
Stützhöhe h1 (Betriebsstellung bei leerem Tank)
Stützhöhe h2 (angehobene Montagestellung)
Maximal zulässiger Tankdruck Tankdruck Tankdruck ist der Druck in einem Tank. pT (mbar)
Pumpleistung (m³/h)
Auswahl und Auslegung
Die Ermittlung der erforderlichen Anzahl der Stößelventile und Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. DN erfolgt in Abhängigkeit vom berechneten Volumenstrom (m³/h) aus Pumpleistung und thermischen Leistung in Tiefstellung des Schwimmdaches und in Abhängigkeit vom maximal zulässigen Tankdruck pT (mbar) entsprechend Volumenstromdiagramm. Sonderausführungen sind möglich.
Die Volumenströme und Druckverluste der Ent- und Belüftungshauben PROTEGO® EB oder PROTEGO® LH/AD sind entsprechend der zugehörigen Diagramme in den spezifischen Typenblättern bzw. Betriebsanleitungen zusätzlich zu berücksichtigen.
Ausführungsarten- und Spezifikation

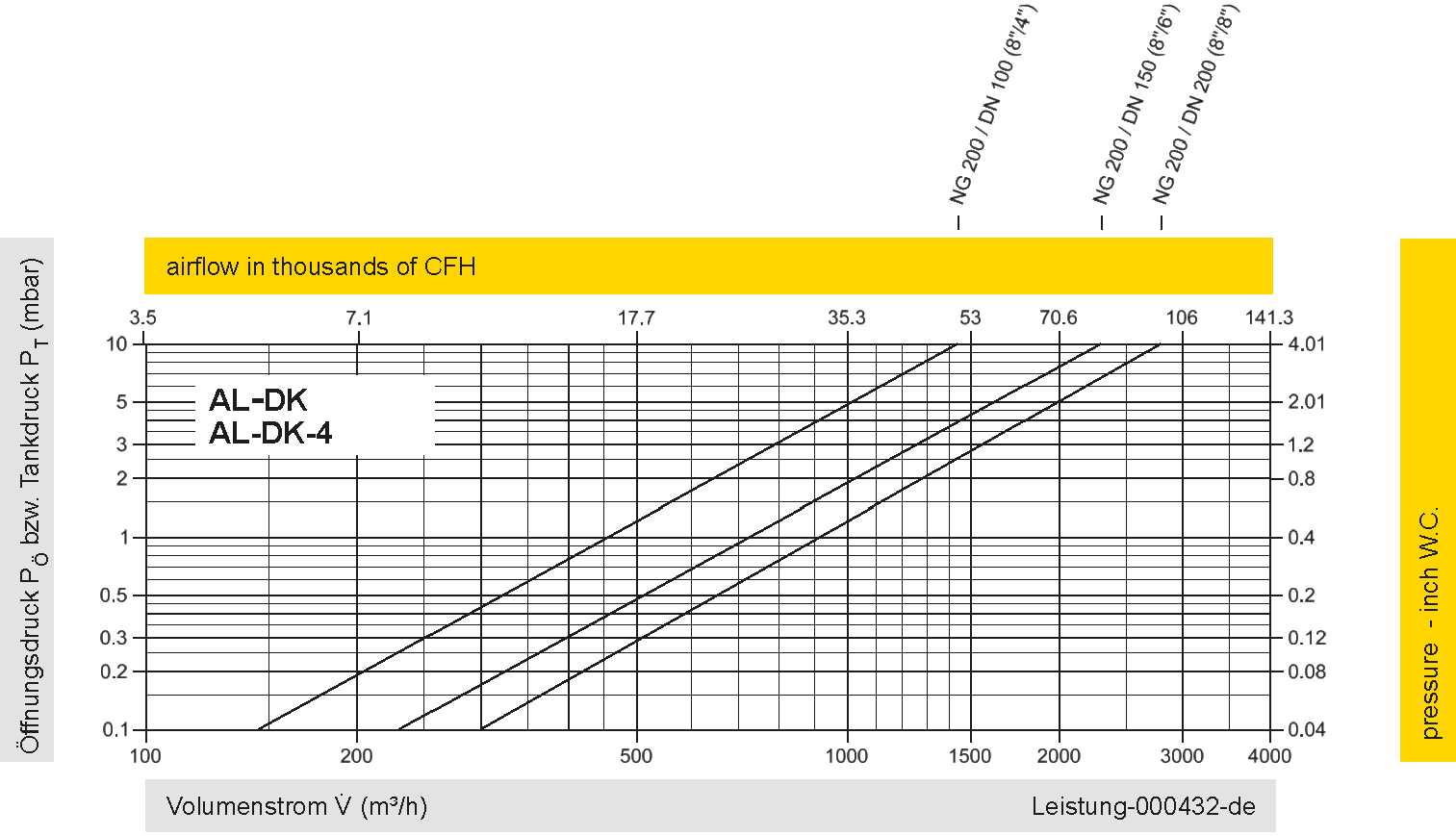

Die Stößelventile gibt es in zwei Varianten:Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.

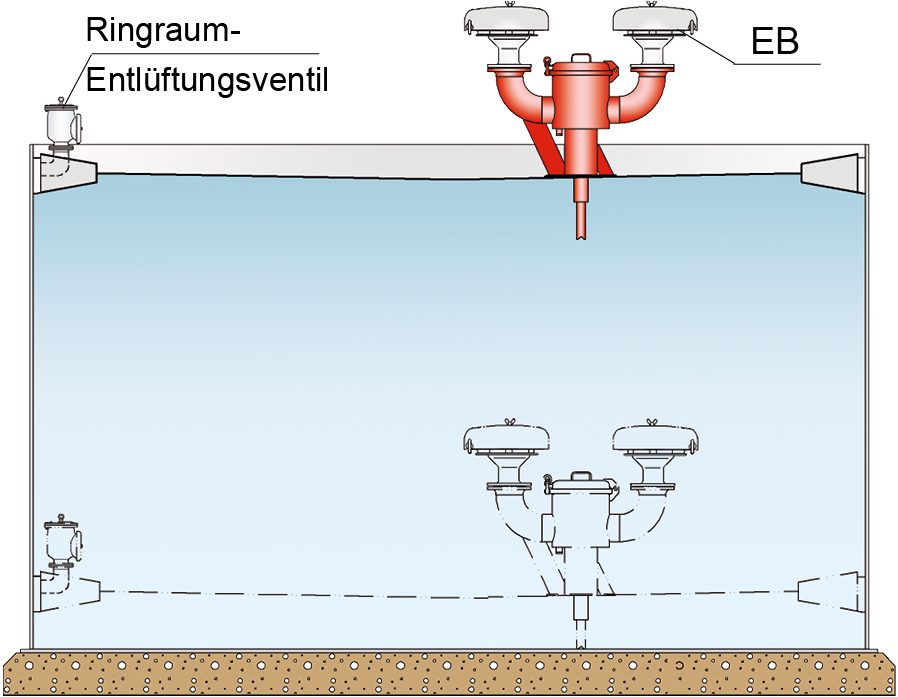

Anwendungsbeispiele für PROTEGO® AL-DK
Die Stößelventile PROTEGO® AL-DK können mit deflagrations- und dauerbrandsicheren Ent- und Belüftungshauben des Typs PROTEGO® EB kombiniert werden, wodurch eine flammendurchschlagsichere Ent- und Belüftung erreicht wird.

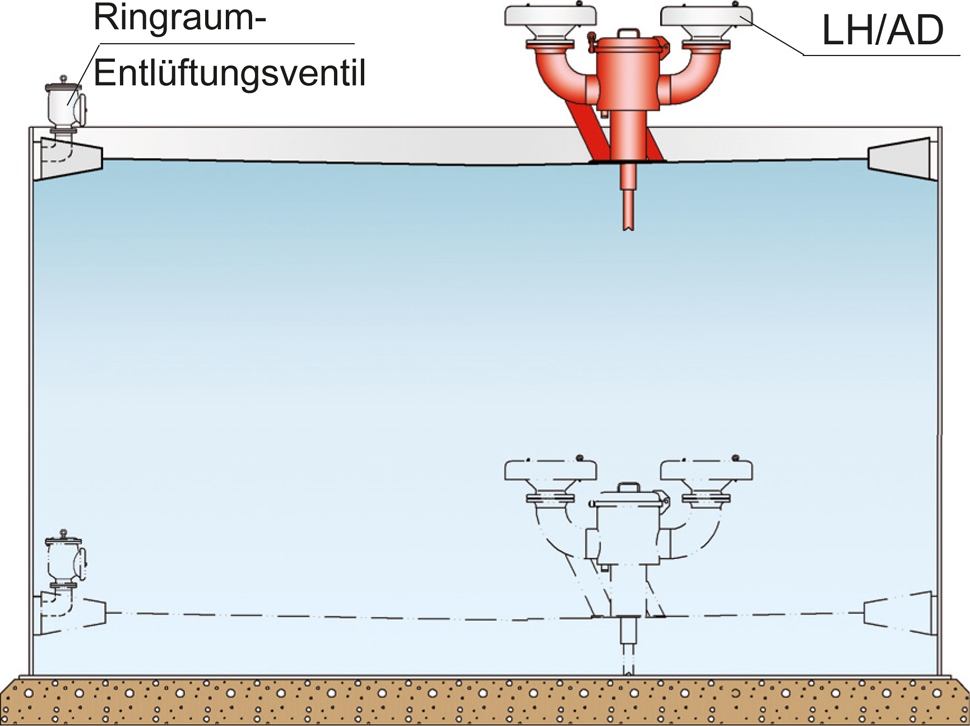

Wenn Dauerbrandsicherheit nicht gefordert ist, ist auch eine Kombination mit deflagrationssicheren Armaturen des Typs PROTEGO® LH/AD möglich. Die entsprechenden Typenblätter finden Sie unter dem Kapitel 2 „Ent- und Belüftungshauben“.
