V/SV-AD-IIB3

Unterdruckventil deflagrationssicher

  • 10%-Technologie für geringste Drucksteigerung bis zum Vollhub
  • hervorragende Dichtheit und damit geringstmögliche Produktverluste und Umweltbelastungen
  • Ansprechdruck wegen der 10%-Technologie nah beim Öffnungsdruck, dadurch bessere Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40% oder 100%-Technologie arbeiten
  • hohe Strömungsleistung
  • Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
  • als Schutzsystem nach ATEX im explosionsgefährdeten Bereich einsetzbar
  • Schutz gegen atmosphärische Deflagrationen durch FLAMMENFILTER®
  • FLAMMENFILTER® im Ventil integriert, spart Platz, Gewicht und Kosten
  • FLAMMENFILTER® weitgehend vor Verschmutzen und Verkleben durch Produktdämpfe geschützt
  • minimaler Druckverlust der PROTEGO® Flammensicherung
  • wartungsfreundliche Konstruktion
  • modularer Aufbau ermöglicht Einzelerneuerung von FLAMMENFILTER® und Ventilteller

Funktion und Beschreibung

Das deflagrationssichere Ventil des Typs PROTEGO® V/SV-AD ist ein hoch entwickeltes Unterdruckventil mit integrierter PROTEGO® Flammensicherung. Es wird vor allem als Sicherheitsarmatur zur Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Unterdruck bzw. verhindert Lufteintritt und unzulässige Produktverluste bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen. Die PROTEGO® Flammensicherung ist so ausgelegt, dass minimale Druckverluste bei maximaler Sicherheit erreicht werden, und das bei großen Strömungsleistungen. Das deflagrationssichere Ventil PROTEGO® V/SV-AD ist für Stoffe der Explosionsgruppe IIB3 einsetzbar.

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung den Öffnungsdruck. Diese einzigartige 10%-Technologie erlaubt einen Ansprechdruck, der nur 10% unter dem maximal zulässigen Tankdruck liegt. Dieses Öffnungsverhalten ist typisch für Sicherheitsventile. Nach einer jahrelangen Entwicklungsarbeit ist es gelungen, dies auch bei niedrigen Drücken zu erfüllen.

Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit  Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Dichtfolie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht. Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Kommen diese Gemische zur Entzündung, verhindert die integrierte PROTEGO® Flammensicherung (3) ein Rückzünden in den Tank.

Das Ventil ist bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau-Norm EN 14015 – Anhang L und ISO 28300 (API 2000).

EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

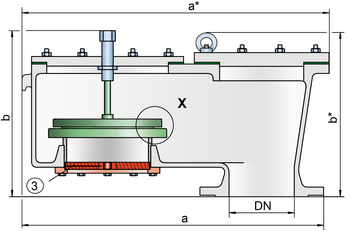

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite

DN50/2"80/3"100/4"150/6"200/8"250/10"300/12"
a337395515713*808*925*946
b247*312358443520588588
Abmessungen in mm

Materialauswahl für Gehäuse

Ausführung ABC
GehäuseAluminiumStahlEdelstahl
Heizmantel (V / SV-AD-H-...)StahlEdelstahl
VentilsitzeEdelstahlEdelstahlEdelstahl
DichtungPTFEPTFEPTFE
DeckelAluminiumEdelstahlEdelstahl
FLAMMENFILTER®EdelstahlEdelstahlEdelstahl
Sonderwerkstoffe auf Anfrage

Auswahl Material Ventilteller

AusführungABCD
Druckstufe [mbar]-2,0 bis -3,5<-3,5 bis -14<-14 bis -35<-14 bis -35
VentiltellerAluminiumEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischPTFE
Sonderwerkstoffe sowie höhere Druckeinstellungen auf Nachfrage.

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
≥ 0,65 mm IIB3C
Sonderabnahmen auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°CTmaximal zulässige Betriebstemperatur in C°
-Kennzeichnung
höhere Betriebstemperaturen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Der Ventilteller ist gewichtsbelastet.
Es stehen zwei Ausführungen zur Auswahl:

Unterdruckventil in Grundausführung

V/SV-AD

Unterdruckventil mit Heizmantel (max. Heizmediumtemperatur +85°C)

V/SV-AD - H

Weitere Sonderarmaturen auf Anfrage

Druckeinstellungen

Unterdruck: -2.0 mbar -35 mbar
Höhere Unterdruckeinstellungen auf Anfrage

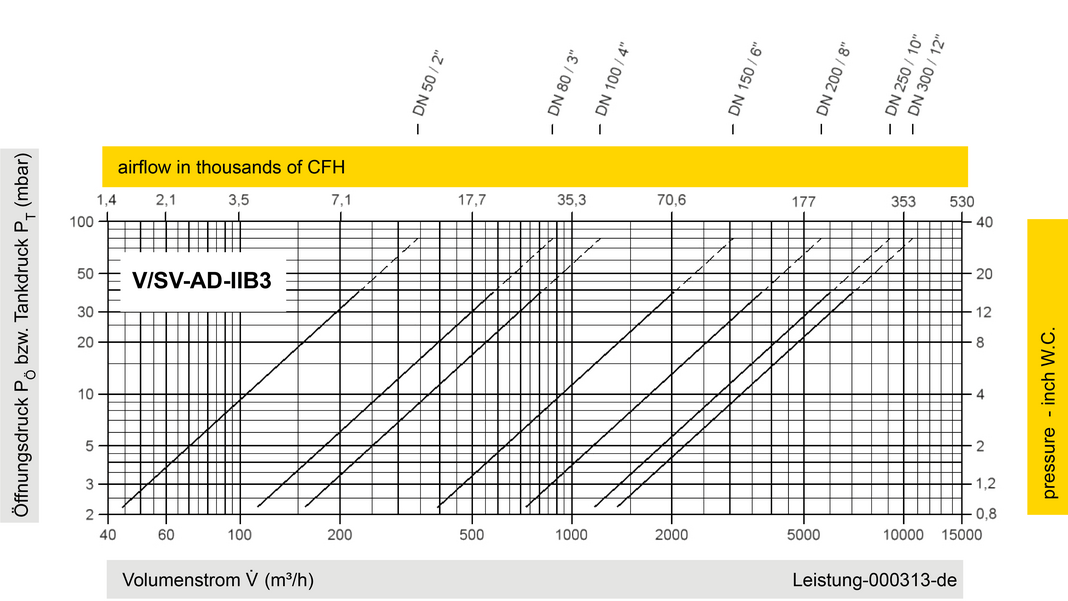

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
