V/SV-AD-IIB3
Válvula de alívio de vácuo à prova de deflagração
- tecnologia de 10% para um aumento mínimo de pressão até o curso pleno
- estanqueidade extrema que garante uma perda de produtos mínima e um impacto ambiental reduzido
- pressão de ajuste próxima à pressão de abertura devido à tecnologia de 10%, com consequente melhoria da conservação de pressão no sistema em comparação a válvulas, que operam com tecnologia convencional
de 40% ou 100% - alta capacidade de vazão
- guia do obturador da válvula dentro do corpo, ficando assim protegido contra influências climáticas
- utilizável como sistema de proteção segundo ATEX na área com risco de explosões
- proteção contra deflagrações atmosféricas através de FLAMEFILTER®
- FLAMEFILTER® integrado na válvula economiza espaço, peso e custos
- FLAMEFILTER® amplamente protegido contra sujeira e aderência de vapores de produtos
- perda mínima de pressão do conjunto abafador de chamas PROTEGO®
- construção de manutenção simples
- estrutura modular permite a troca individual do FLAMEFILTER® e do obturador da válvula
Função e descrição
A válvula à prova de deflagração do tipo PROTEGO® V/SV-AD é uma válvula de alívio de vácuo altamente desenvolvida com conjunto abafador de chamas integrado PROTEGO®. Ela é principalmente usada como dispositivo de segurança para a aspiração à prova de propagação de chamas de tanques, reservatórios e aparelhos de processo. A válvula, por um lado, oferece uma proteção segura contra vácuo ou impede a entrada de ar até perto da pressão de ajuste e, por outro lado, garante segurança contra propagação de chamas em casos de deflagrações atmosféricas. O conjunto abafador de chamas PROTEGO® está configurado de tal forma, que seja atingido um mínimo de perda de pressão com máxima segurança. A válvula PROTEGO® SV/E se aplica para substâncias dos grupo de explosão IIA até IIB3.
Ao alcançar a pressão de ajuste a válvula inicia a abertura e atinge a pressão de abertura dentro de um aumento de pressão de 10%. Esta tecnologia de 10% singular permite uma pressão de ajuste, que está somente 10% abaixo do vácuo máximo admissível do tanque. Este comportamento de abertura é típico para válvulas de segurança. Após um trabalho de desenvolvimento de vários anos foi possível conseguir isto também com baixas pressões.
Até alcançar a pressão de ajuste, garante-se a conservação do vácuo do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida. Esta característica se obtém também com sedes de válvulas fabricadas em aço inoxidável de alta qualidade e obturadores da válvula individualmente lapidados (1) ou com vedação de colchão de ar com selo de FEP de alta qualidade (2). Os obturadores da válvula também podem ser fornecidos com uma vedação PTFE para evitar sua aderência na utilização de determinados produtos ou possibilitar o uso com substâncias agressivas. Depois de compensar o vácuo, a válvula fecha e proporciona uma vedação firme.
Se a válvula for usada em uma atmosfera com risco de explosão e se esta nuvem de mistura chegar a inflamar, ocorre uma deflagração atmosférica. O FLAMEFILTER® (3) integrado impede uma entrada da ignição no tanque.
Como padrão a válvula pode ser usada até uma temperatura de serviço de +60°C e atende aos requisitos da norma europeia para construção de tanques EN 14015 – Anexo L e ISO 28300 (API 2000).
Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 337 / 13.27 | 395 / 15.55 | 515 / 20.28 | 713* / 28.07* | 808* / 31.81* | 925* / 36.42* | 946 / 37.24 |
| b | 247* / 9.72* | 312 / 12.28 | 358 / 14.09 | 443 / 17.44 | 520 / 20.47 | 588 / 23.15 | 588 / 23.15 |
Seleção do material do corpo
| Execução | B | C | |
| Corpo | Aço | Aço inoxidável | |
| Camisa de aquecimento (SV / E-(S)-H-...) | Aço | Aço inoxidável | |
| Aço inoxidável | Aço inoxidável | ||
| Vedação | PTFE | PTFE | |
| Conjunto abafador de chamas | B | B |
Seleção de material do obturador da válvula
|
Seleção do grupo de explosão
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
Indicação da temperatura máx. de trabalho
| ≤ 60 °C | temperatura máx. de serviço admissível em °C |
| - |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
O obturador da válvula é calibrado por peso.
Estão disponíveis dos versões:
Válvula de alívio de vácuo na versão básica | V/SV-AD |
Válvula de alívio de vácuo com camisa de aquecimento (temperatura máx. do meio de aquecimento +85°C) | V/SV-AD - H |
Outros dispositivos especiais sob solicitação
Ajustes de pressão
| Vácuo: | -2.0 mbar | -35 mbar | |
| -0.8 inch W.C. | -14 inch W.C. |

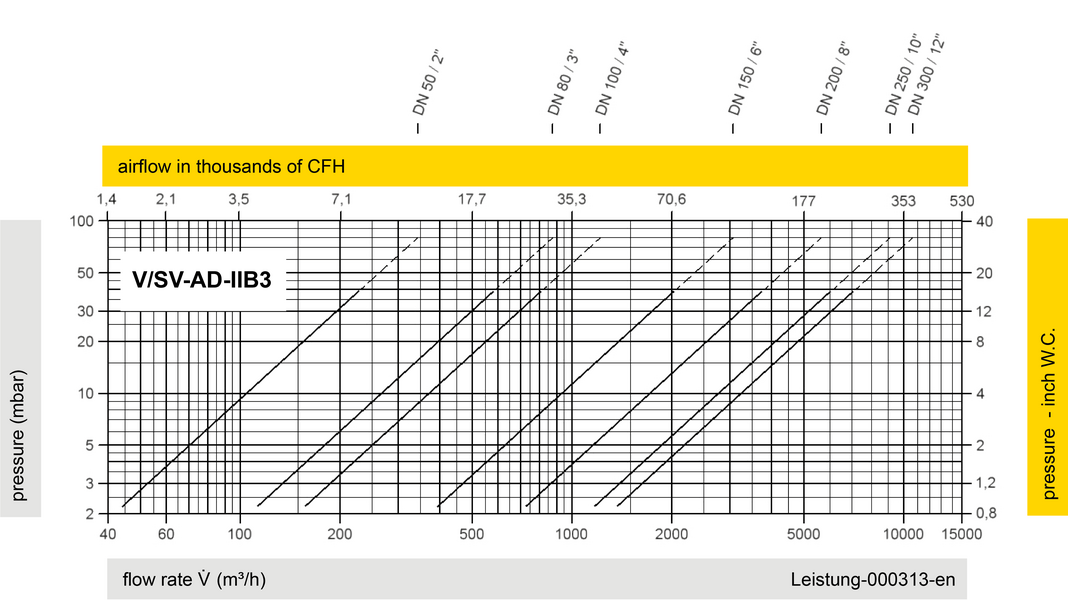

Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
