DR-UN
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Eckausführung mit Stoßfang, einseitig wirkend
- gleiche Baumaße wie bei PROTEGO® DR/U, darum Austausch ohne Umbau der Rohrleitungen möglich
- eingehängter Käfig (4) ermöglicht schnellste Demontage und Montage der kompletten PROTEGO® Flammensicherung und somit den Austausch der einzelnen FLAMMENFILTER®
- modularer Aufbau sowie optimale Ersatzteilverfügbarkeit garantieren eine schnelle Wartung
- nur drei FLAMMENFILTER® Scheiben durch Einsatz des effektiven Stoßfangs
- geringer Druckverlust und damit niedrige Betriebs- und Lifecycle-Kosten
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Detonationsrohrsicherung vom Typ PROTEGO® DR-UN dienen der Absicherung von explosionsgefährdeten Anlagen gegen Rohrdeflagrationen und stabile Detonationen. In der Eckausführung und mit den PROTEGO® DR/U-baugleichen Maßen bietet die PROTEGO® DR-UN erhebliche Wartungs- und Kostenvorteile.
Beim Einlaufen einer Detonation in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang (1) Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER ® (3) gelöscht wird.
Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO®Flammensicherung (2). Die Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. So kann dieses Gerät für die Explosionsgruppen IIA bis IIB3 eingesetzt werden.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,2 bar absolut einsetzbar.
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht.

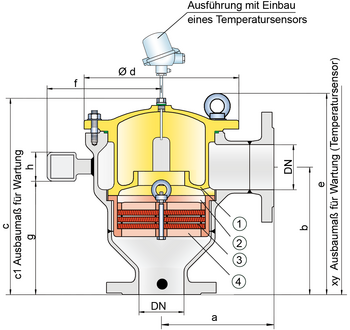

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 25/ 1" | 32 / 1 ¼" | 40 / 1 ½" | 50 / 2" | 65 / 2 ½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8“ |
| a | 100 | 125 | 140 | 150 | 160 | 185 | 250 | 300 | 350 |
| b | 125 | 150 | 160 | 165 | 185 | 195 | 250 | 300 | 350 |
| c | 189 | 214 | 259 | 264 | 307 | 317 | 374 | 464 | 707 |
| c1 | 280 | 310 | 370 | 375 | 485 | 495 | 585 | 705 | 1170 |
| d | 149 | 149 | 210 | 210 | 275 | 275 | 325 | 460 | 620 |
| e | - | - | - | - | 326 | 336 | 403 | 475 | 707 |
| xy | 475 | 500 | 570 | 580 | 690 | 700 | 770 | 905 | 1305 |
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Deckel mit Stoßfang | Stahl | Edelstahl |
| O-Ring | FPM | PTFE |
| Flammensicherung | A | C, D |
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D | |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl | |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy | |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 25/ 1" | 32 / 1 ¼" | 40 / 1 ½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8“ |
| IIA | Pmax | - | - | - | 2,0 | 2,0 | 2,0 | 2,0 | 1,2 | 1,6 |
| IIB3 | Pmax | 1,4 | 1,4 | 1,4 | 1,4 | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 |
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen zwei Ausführungen zur Auswahl:
Detonationsrohrsicherung in der Grundausführung | DR-UN- – - – |
Detonationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite | DR-UN-T- – |
*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)

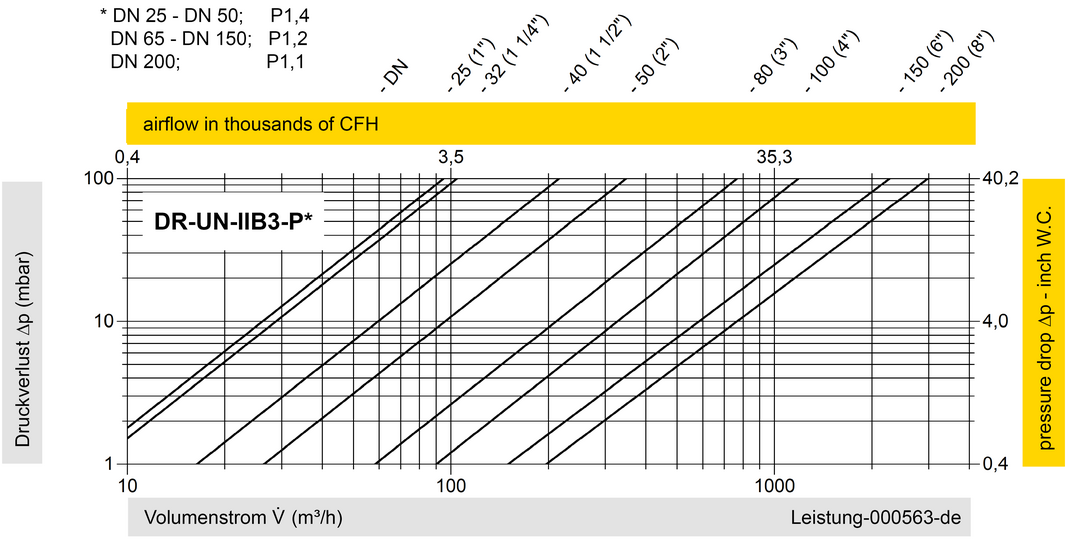

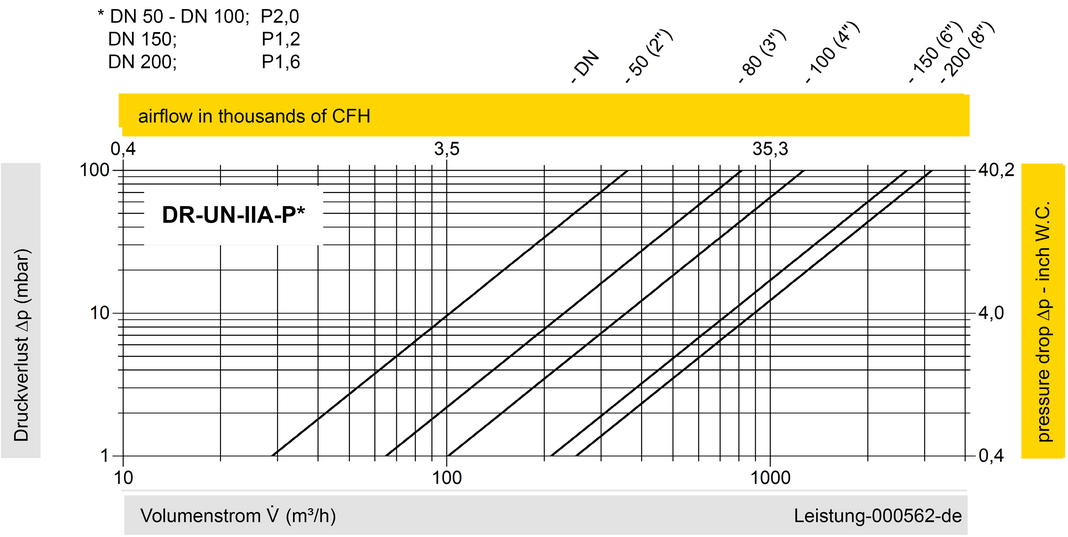

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
