Merkmale
Funktion und Beschreibung
Betriebssicherheit der zu schützenden Anlagensysteme
Wechselventile PROTEGO® WV/T werden hauptsächlich in Verbindung mit Ventilen oder anderen Sicherheitseinrichtungen (z.B. Flammendurchschlagsicherungen von PROTEGO®) auf Lagertanks zur Lagerung tief kalt verflüssigter Gase sowie auf Behältern in Chemie-, Petrochemie- und Pharma-Prozessanlagen eingesetzt. Sie erhöhen die Betriebssicherheit der zu schützenden Anlagensysteme, da die Überprüfung, Wartung bzw. Reparatur jeweils eines Ventils oder einer Sicherheitseinrichtung ohne Betriebsunterbrechung der Anlage durchgeführt werden kann.
Gewährleistung auch bei großen Temperaturdifferenzen
Die Ventile bestehen im Wesentlichen aus dem Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. (1) mit Flanschanschlüssen DN1 und den beiden seitlich angeordneten Stutzen-Bögen (3, 4) mit Flanschanschlüssen DN2 sowie dem Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. (2). Die Stutzen-Bögen können bei Bedarf versetzt angeordnet werden. Die Ventilsitze sind auswechselbar. Der Ventilteller mit metallischer Dichtfläche ist beweglich auf der Ventilspindel (6) angeordnet, um auch bei großen Temperaturdifferenzen eine gute Anpressung an die Ventilsitze (9, 10) zu gewährleisten. Die Abdichtung zwischen Ventilteller und Ventilspindel erfolgt durch einen O-Ring O-Ring O-Ringe sind ringförmige Dichtung. Die Benennung leitet sich vom runden, O-förmigen Querschnitt des Rings ab. Aufgrund seines kreisrunden Querschnitts kann ein O-Ring axial und/oder radial abdichten. . Die Ventilspindel wird in Lagerbuchsen geführt und nach außen durch einen nachstellbaren Dichtsatz Dichtsatz Der Dichtsatz ist eine Zusammenstellung von verschiedenen Dichtungen und Membranen. (7) abgedichtet.
Flexible Betriebsstellung durch Wechselventil
Mit dem Wechselventil Wechselventil Ein Wechselventil ist ein Ventil, bei dem die Strömungsrichtung durch Betätigung eines Handrads verändert werden kann. lässt sich jeweils ein Ventil oder eine Sicherheitseinrichtung durch Betätigung des Handrades (8) absperren. Bei Normalbetrieb befindet sich die Tellerscheibe (2) in mittlerer Stellung, d.h. beide Stutzen-Bögen werden durchströmt. Durch Drehen des Handrades bis zum Anschlag wird einer der Stutzen-Bögen (3 oder 4) geschlossen, während der andere Stutzen-Bogen geöffnet bleibt. Die jeweilige Stellung des Ventiltellers ist durch die Stellungsanzeige (5) an der Ventilspindel ersichtlich. Je nach Anforderung kann die Stellung des Wechselventils im Normalbetrieb in der Mitte oder in Endstellung sein. Mittlere Stellung z.B. bei erforderlich hoher Abblaseleistung über parallel geschaltete Notentlüftungsventile oder Endstellung z.B. bei parallel geschalteten Flammendurchschlagsicherungen, die im Wechsel genutzt bzw. gereinigt werden können.
Hohe Funktionssicherheit und sehr gute Leistungswerte
Die Ventile zeichnen sich aufgrund der konstruktiven Maßnahmen und der entsprechenden Materialauswahl durch eine hohe Funktionssicherheit und sehr gute Leistungswerte aus. Alle funktionsbeeinflussenden Elemente sind grundsätzlich in Edelstahl gefertigt. Die Konstruktion der Wechselventile PROTEGO® WV/T erlaubt entsprechend der variablen Stutzenstellungen den Anschluss von Ventilen oder anderen Sicherheitseinrichtungen sowohl mit Eck- als auch mit Durchgangsanschluss ohne zusätzliche Formstücke.
Einsatz in explosionsgefährdeten Bereichen
Die Wechselventile WV/T zeichnen sich durch einfachen Aufbau, leichte Handhabung, die Möglichkeit eines schnellen Austausches von funktionsbeeinflussenden Elementen und damit durch große Verfügbarkeit und Betriebssicherheit aus. Die eingeschliffenen, metallischen Dichtflächen gewährleisten einen hohen Abdichtungsgrad auch im Tieftemperaturbereich. Diese Ventile sind nicht flammendurchschlagsicher und fallen auch dann nicht in den Anwendungsbereich der europäischen Explosionsschutzrichtlinie 94/9/EG, wenn ein Einsatz in explosionsfähiger Atmosphäre erfolgt. Aufgrund einer durchgeführten Gefahrenanalyse – bezogen auf Werkstoffauswahl und Funktion – weisen die Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. keine potentielle Zündquelle Zündquelle Jede Quelle, die ausreichend Energie besitzt, die Verbrennung auszulösen. auf. Dies ermöglicht einen uneingeschränkten Einsatz in explosionsgefährdeten Bereichen.
Maßtabelle
| DN1 | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 200 / 8“ | 250 / 10" | 300 / 12“ |
| DN2 | 80 / 3" | 100 / 4" | 150 / 6" | 150 / 6" | 200 / 8“ | 250 / 10" | 300 / 12“ |
| a | 780 | 780 | 960 | 960 | 1130 | 1450 | 1650 |
| b | 250 | 250 | 310 | 310 | 330 | 360 | 415 |
| c* | 303 | 205 | 285 | 285 | 367 | 450 | 525 |
| c** | 323 | 230 | 317 | 317 | 407 | 483 | 571 |
| d | 273 | 273 | 324 | 324 | 355 | 457 | 500 |
| e | 250 | 250 | 250 | 250 | 400 | 400 | 500 |
| f | 905 | 905 | 1070 | 1070 | 1200 | 1530 | 1655 |
| fmin | 810 | 810 | 950 | 950 | 1080 | 1360 | 1470 |
| fmax | 995 | 995 | 1190 | 1190 | 1310 | 1695 | 2015 |
Abmessungen in mm
* bei Anschlussflansch DIN PN16 bzw. ab DN 200 DIN PN 10
** bei Anschlussflansch ANSI 150 lbs
Materialauswahl
| Ausführung | A | B |
| Gehäuse und Stutzen-Bögen | Stahl | Edelstahl |
| Ventilteller | Hastelloy | Hastelloy |
| Dichtsatz | PTFE | PTFE |
| Spindelabdichtung | FPM | FPM |
| Handrad | Stahl | Stahl |
Der Werkstoff des Anschlussflansches muss kompatibel zum Werkstoff des Anlagenteils sein. Für besondere Anforderungen an das Wechselventil sind Sonderausführungen möglich.
Flanschanschlussart
| EN 1092-1, Form B1 bzw. DIN 2501, Form C, PN 16 , ab DN 200 PN 10 | EN bzw. DIN |
| ASME B16.5 CL 150 R.F. | ASME |
Andere Anschlüsse auf Anfrage
Erforderliche Daten für die Auslegung
Einlagerungsmedium Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. (°C)Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. (bar)
Tankwerkstoff
Tankanschlussstutzen DN1
Ventilanschlussstutzen DN2

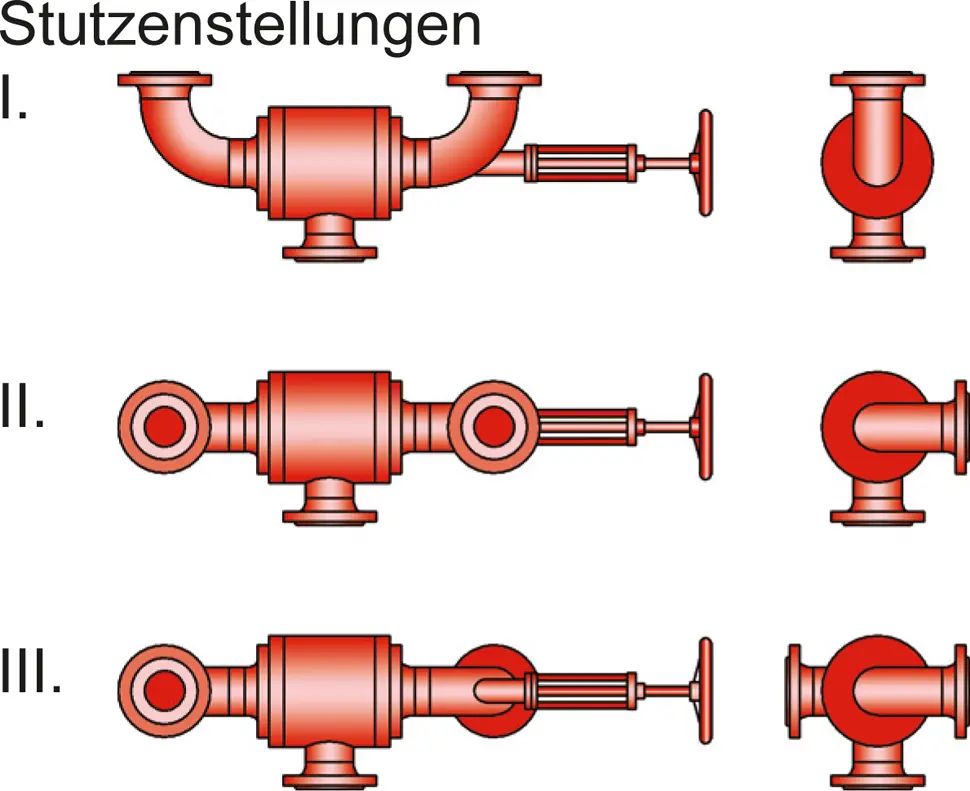

Stutzenstellung I, II oder III
