Hoch entwickeltes Überdruckventil
Das Ventil des Typs PROTEGO® SD/BS-H ist ein hoch entwickeltes Überdruckventil Überdruckventil Ventil, welches dazu ausgelegt ist zu öffnen, Überdruck zu entlasten und wieder zu schließen sowie weitere Strömung des Fluids zu verhindern, nachdem die Standardbedingungen wiederhergestellt sind. , dessen Ventilgehäuse mit einem bis zum Flansch beheizbaren Doppelmantel ausgeführt ist. Es wird vor allem als Armatur zur Entlüftung von Behältern und verfahrenstechnischen Apparaten unter schwierigen Betriebsbedingungen eingesetzt. Dazu zählen extreme Witterungsbedingungen oder Produkte, die temperaturabhängig zur Polymerisatbildung, zum Verkleben oder zu anderen die Funktion negativ beeinflussenden Ablagerungen neigen (z.B. Bitumen, Teer, Stäube…). Das Ventil bietet Schutz vor unzulässigem Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten .
Vollhub-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck Tankdruck Tankdruck ist der Druck in einem Tank. zu setzen, um den erforderlichen Mengenstrom abzuführen.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u. a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Überdruck abgeführt wurde, schließt das Ventil wieder und bleibt dicht.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN1 | DN2 | a | b | b | c | d | d | e |
| bis 30 mbar | > 30 mbar | bis 30 mbar | > 30 mbar | |||||
| 80 / 3"* | 15 / ½" | 325 | 400 | 515 | 70 | 250 | 390 | 250 |
| 100 / 4" | 15 / ½" | 325 | 400 | 505 | 60 | 250 | 380 | 250 |
| 150 / 6" | 15 / ½" | 405 | 460 | 595 | 60 | 315 | 470 | 290 |
| 200 / 8" | 15 / ½" | 510 | 470 | 575 | 65 | 305 | 445 | 340 |
Abmessungen in mm
* auch mit Sonderflansch DN 50 / 2'' lieferbar
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Stahl | Edelstahl |
| Heizmantel | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl Material Überdruckventilteller
| Ausführung | A | B | C |
| Druckstufe [mbar] | +5,0 bis +25 | >+10 bis +30 | >+30 bis +210 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl |
| Ventiltellerhaube | Edelstahl | Edelstahl | - |
| Abdichtung | metallisch | metallisch | metallisch |
Sonderwerkstoffe sowie höhere Druckeinstellungen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet. Ab einem Ansprechdruck von 30 mbar wird zusätzlich eine Flügelführung verwendet.Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Überdruck: | +5.0 mbar | +210 mbar |
Höhere Druckeinstellungen auf Anfrage.
Volumenstromdiagramm

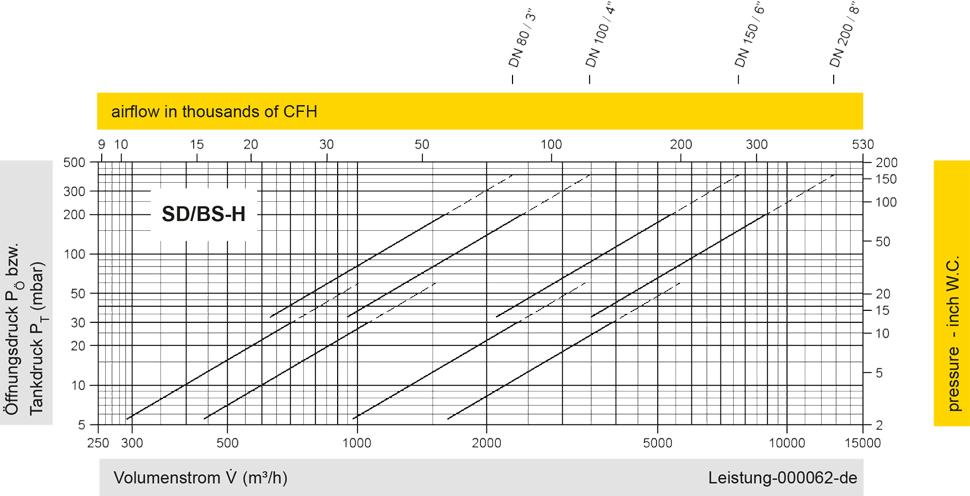

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
