FA-I-V, FA-I-P
Flammendurchschlagsicherung für Vakuumpumpen, Verdichter und Ventilatoren
Merkmale
Funktion und Beschreibung
Gegen eine Fortpflanzung der Explosionen
Flammendurchschlagsicherungen vom Typ PROTEGO® FA-I -V und PROTEGO® FA-I -P dienen Herstellern von Vakuumpumpen, Ventilatoren und Verdichtern zur Absicherung ihrer Maschinen. Durch die hohen Strömungsgeschwindigkeiten in den geringen Spaltmaßen dieser Maschinen kann es zu ungewollten Zündungen innerhalb der Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. kommen. Als eine der sichersten Maßnahmen gegen eine Fortpflanzung der Explosion Explosion Plötzliche Oxidations- oder Zerfallsreaktion mit Anstieg der Temperatur, des Druckes oder beider gleichzeitig. gelten Flammensicherungen, die auf der Unterdruck Unterdruck Unterdruck ist der Druck in einem abgeschlossenen Raum, der geringer ist als der Umgebungsdruck. - und Druckseite der Maschine installiert werden.
Einmaliges Baukastensystem für optimierte Flammendurchschlagsicherungen
Mit den Armaturen vom Typ PROTEGO® FA-I-V für die Unterdruckseiten und Typ PROTEGO® FA-I-P für die Druckseite wird ein einmaliges Baukastensystem geliefert, welches jedem Hersteller einer Vakuumpumpe oder eines vergleichbaren Gerätes die Möglichkeit gibt, optimierte und angepasste Flammendurchschlagsicherungen zu verwenden. Bei der Auswahl der Armaturen werden Sie von unserem kompetenten Fachpersonal eingehend beraten und bei der Durchführung von Baumusterprüfungen unterstützt.
Hauptbestandteil - PROTEGO® Flammensicherung

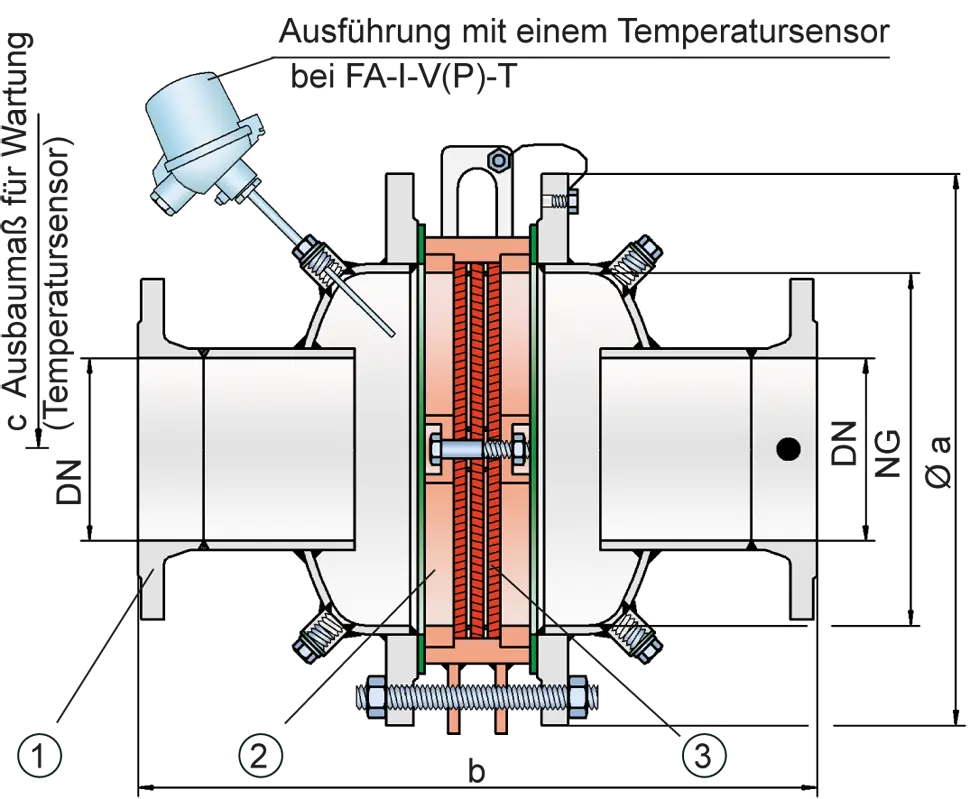

Die Armaturen vom Typ PROTEGO® FA-I-V und FA-I-P sind jeweils symmetrisch aufgebaut. Sie bestehen im Wesentlichen aus zwei Gehäusehälften (1) und der PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (2) in der Mitte. Die PROTEGO® Flammensicherung ist modular aufgebaut und besteht aus mehreren FLAMMENFILTERN® (3) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Der FLAMMENFILTER® Käfig ist ein Gehäuse für den FLAMMENFILTER® Satz. stabil eingefasst sind. In Abhängigkeit von den Einsatzbedingungen der Sicherung werden Anzahl und Spaltweite der FLAMMENFILTER® abgestimmt. Flammendurchschlagsicherungen vom Typ PROTEGO® FA-I-V und PROTEGO® FA-I-P können für alle Explosionsgruppen von IIA bis IIC sowie Sondergase wie z.B. Ethylenoxid zusammengestellt werden.
Maßtabelle
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. | PTFE | PTFE | PTFE |
| Flammensicherung | A, B | B | C |
Das Gehäuse kann auch in Werkstoff Stahl mit ECTFE- Beschichtung Beschichtung Beschichten ist das Aufbringen einer festhaftenden Schicht aus formlosem Stoff auf die Oberfläche eines Werkstücks. geliefert werden.
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Hastelloy |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| Filterspaltweite | MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| 0,7 mm | > 0,90 mm | IIA | D |
| 0,5 mm | ≥ 0,65 mm | IIB3 | C |
| 0,3 mm | ≥ 0,50 mm | IIB | C |
| 0,2 mm | < 0,50 mm | IIC | B |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen fünf Ausführungen zur Auswahl:Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)
