FA-CN-IIA1
Deflagrationsrohrsicherung für Biogas, Klärgas und Deponiegas, konzentrische Bauform, beidseitig wirkend
Merkmale
Funktion und Beschreibung
Kompakte und wartungsfreundliche dauerbrandsichere Rohrleitungsarmatur
Der deflagrations- und dauerbrandsichere Typ PROTEGO® FA-CN -IIA1 wurde speziell für Bio-, Klär- und Deponiegasanwendungen entwickelt. Die Absicherung von Verdichtern mit hohen Betriebsdrücken und hohen Betriebstemperaturen ist mit dieser Armatur ebenso möglich wie der Einsatz als dauerbrandsichere Rohrleitungsarmatur für atmosphärische Bedingungen ohne Verwendung einer aufwendigen Temperaturüberwachung. Die Deflagrationsrohrsicherung vom Typ PROTEGO® FA-CN-IIA1 zeichnet sich durch ihre kompakte und wartungsfreundliche Bauweise aus.
Hauptbestandteil - PROTEGO® Flammensicherung
Mit wenigen Handgriffen kann die Flammensicherung entnommen und gereinigt werden, ohne die Rohrleitung demontieren zu müssen. Beim Einbau der Armatur ist darauf zu achten, dass der Abstand zwischen potentieller Zündquelle und dem Einbauort der Deflagrationsrohrsicherung, das so genannte maximale L/D-Verhältnis (Rohrlänge/Rohrdurchmesser), einen Wert von 50 nicht überschreitet. Die Deflagrationssicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus einem Gehäuse (1) mit integrierter PROTEGO® Flammensicherung (2) und einem Deckel (3). Mehrere FLAMMENFILTER® (4) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden Anzahl und Spaltweite der FLAMMENFILTER® abgestimmt.
Für Explosionsgruppe IIA1
Durch Angabe der Betriebsparameter wie Temperatur und Druck kann die optimale Deflagrationsrohrsicherung ausgewählt werden. Die Flammendurchschlagsicherung vom Typ PROTEGO® FA-CN-IIA1 bietet Sicherheit gegen Deflagrationen und Dauerbrand der Explosionsgruppe IIA1 - Methan (frühere Bezeichnung Expl.Gr. I). Für PROTEGO® FA-CN-Geräte der Explosionsgruppen IIA und IIB3 sowie IIC stehen gesonderte Typenblätter zur Verfügung.
Viele individuelle Zulassungen
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 2,0 bar absolut für DN 40 und DN 50 bzw. 1,6 bar absolut für DN 80 bis DN 300 einsetzbar. Davon abweichend sind Armaturen mit Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 210 | 215 | 235 | 240 | 265 | 305 | 310 | 300 | 320 | 350 |
| b | 105 | 105 | 132 | 132 | 150 | 197 | 197 | 220 | 260 | 295 |
| c | 200 | 200 | 260 | 260 | 308 | 415 | 415 | 446 | 520 | 600 |
| d | 130 | 130 | 185 | 185 | 220 | 310 | 310 | 355 | 420 | 490 |
Abmessungen in mm
Materialauswahl
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Deckel | Stahl | Edelstahl |
| Dichtung | WS 3822* | PTFE |
| Flammensicherung | Edelstahl | Edelstahl |
* für Geräte bei Einsatz mit erhöhten Temperaturen ab 150°C (T150) Dichtungen aus PTFE.
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) |
| > 1,14 mm | IIA1 (I)* |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| Pmax | 2 | 2 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Pmax | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | ||
| Pmax | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |||
| Pmax | 5 | 5 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)

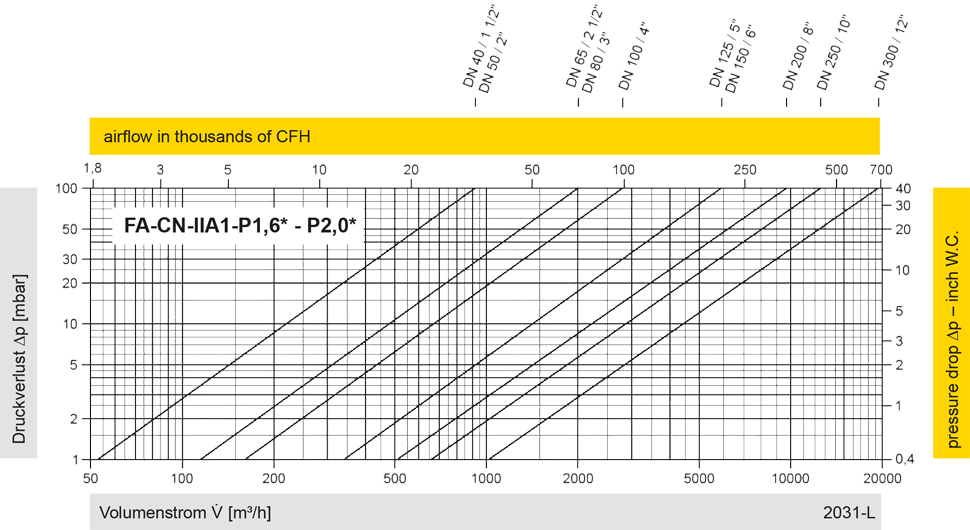

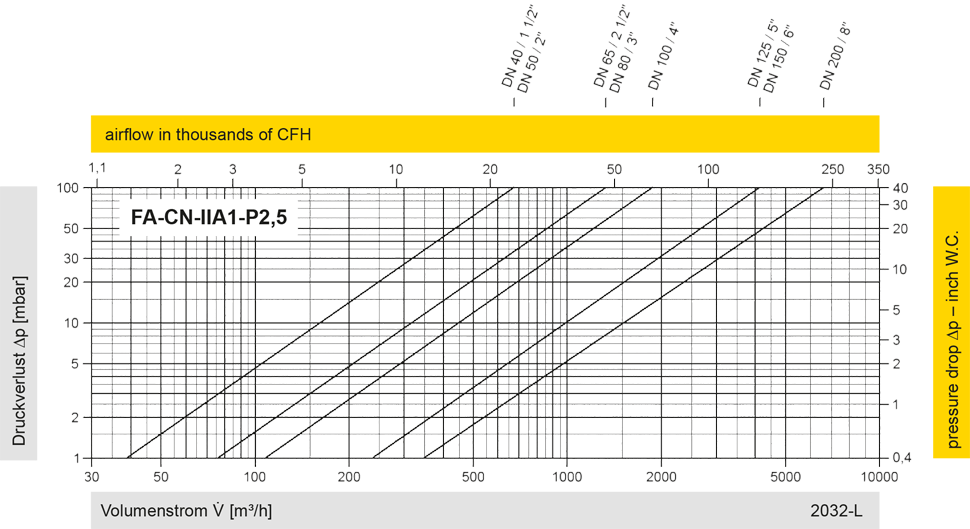

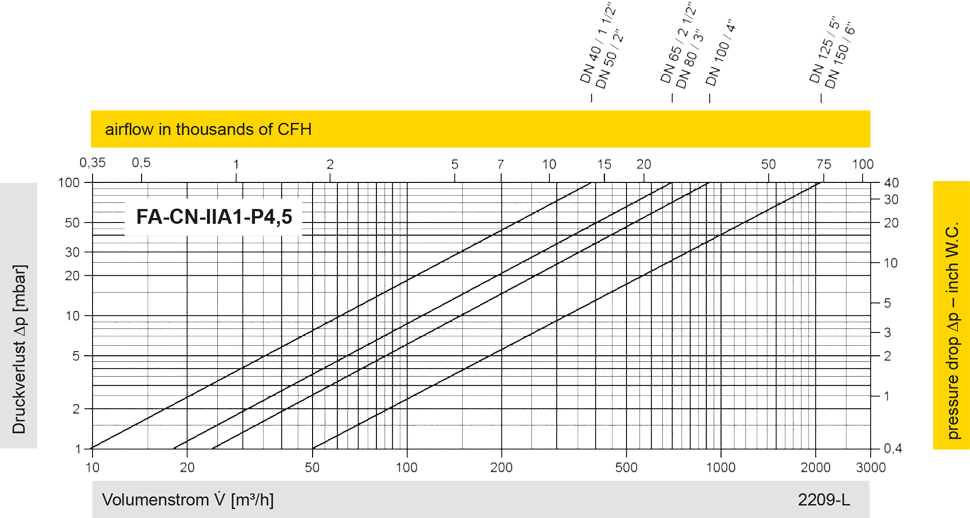

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
