FA-CN-IIA, IIB3
Deflagrationsrohrsicherung konzentrische Bauform, beidseitig wirkend
Merkmale
Funktion und Beschreibung
Kompakte und wartungsfreundliche Bauweise
Die Deflagrationsrohrsicherung vom Typ PROTEGO® FA-CN zeichnet sich durch ihre kompakte und wartungsfreundliche Bauweise aus. Mit wenigen Handgriffen kann die PROTEGO® Flammensicherung entnommen und gereinigt werden, ohne die Rohrleitung demontieren zu müssen. Beim Einbau der Armatur ist darauf zu achten, dass der Abstand zwischen potentieller Zündquelle und dem Einbauort der Deflagrationsrohrsicherung, das so genannte maximale L/D-Verhältnis (L/D) max vorgegeben durch EN ISO 16852 (Rohrlänge/Rohrdurchmesser), einen Wert von 50 nicht überschreitet.
Hauptbestandteil - PROTEGO® Flammensicherung
Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus einem Gehäuse (1) mit integrierter PROTEGO® Flammensicherung (2) und einem Deckel (3). Mehrere FLAMMENFILTER® (4) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden Anzahl und Spaltweite der FLAMMENFILTER® abgestimmt.
Für Explosionsgruppen IIA bis IIC
Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsrohrsicherung ausgewählt werden. Die Flammendurchschlagsicherung vom Typ PROTEGO® FA-CN-IIA und IIB3 bietet Sicherheit gegen Deflagrationen von Brennstoff/Luft-Gemischen der Explosionsgruppen II A und IIB3. Für PROTEGO® FA-CN-Geräte der Explosionsgruppen IIA1 und IIC stehen gesonderte Typenblätter zur Verfügung. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. Davon abweichend sind Armaturen mit Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen auf Anfrage erhältlich.
Viele individuelle Zulassungen
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 25 / 1" | 32 / ¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 200 | 200 | 210 | 215 | 235 | 240 | 265 | 305 | 310 | 300 | 320 | 350 |
| b | 92 | 92 | 105 | 105 | 132 | 132 | 150 | 197 | 197 | 220 | 260 | 295 |
| c | 175 | 175 | 200 | 200 | 260 | 260 | 308 | 415 | 415 | 446 | 520 | 600 |
| d | 105 | 105 | 130 | 130 | 185 | 185 | 220 | 310 | 310 | 355 | 420 | 490 |
Abmessungen in mm
Materialauswahl
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Deckel | Stahl | Edelstahl |
| Dichtung | PTFE | PTFE |
| Flammensicherung | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 25 / 1" | 32 / ¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | n |
| IIA | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,5 | 1,5 | 1,5 | 1,3 | 1,3 | 1,3 | 3 |
| IIB3 | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 3 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
n = Anzahl der FLAMMENFILTER®
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)

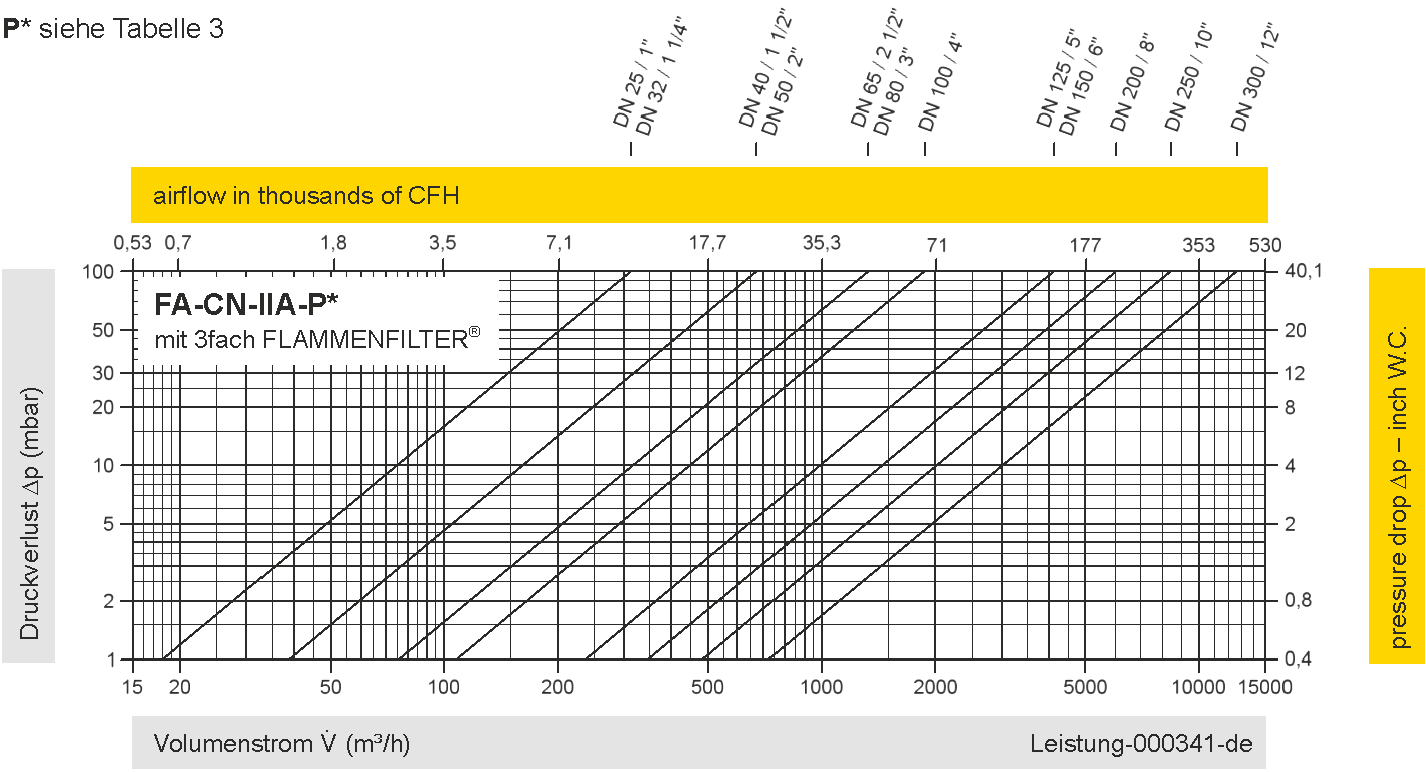

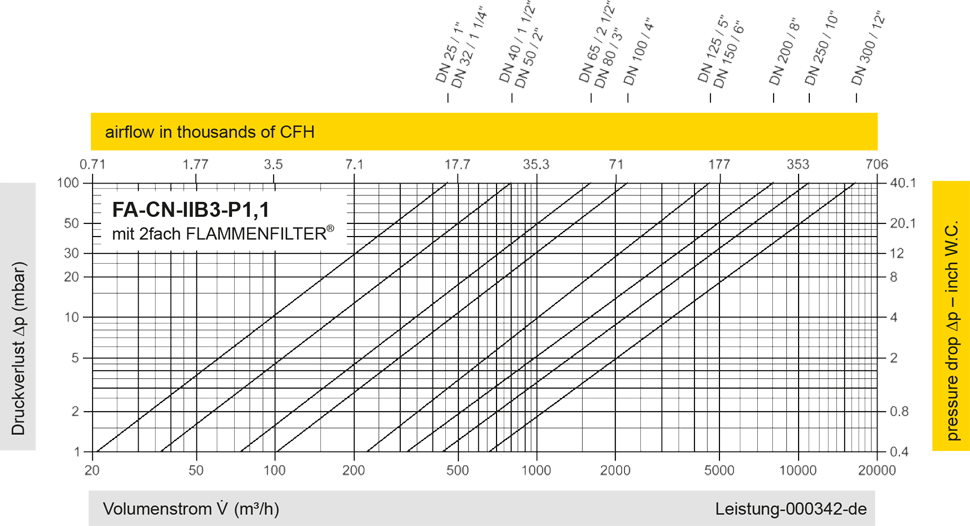

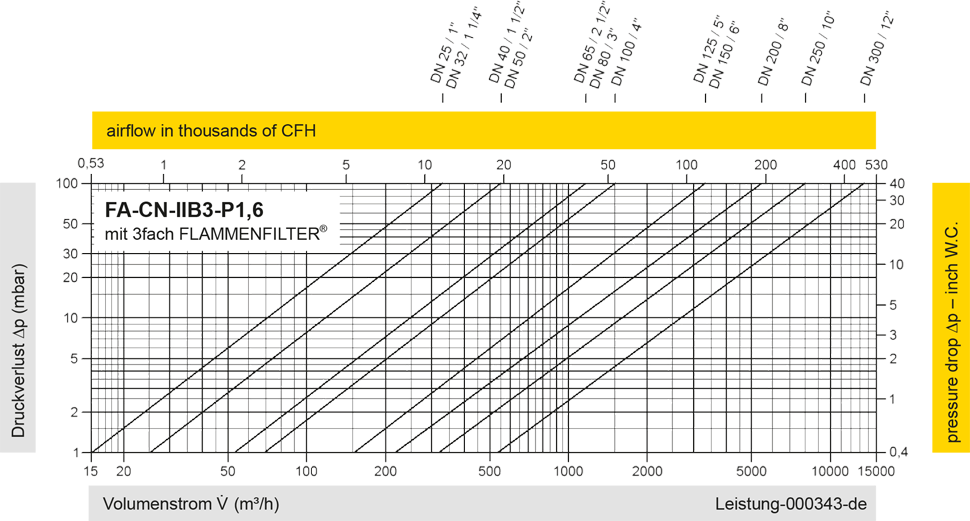

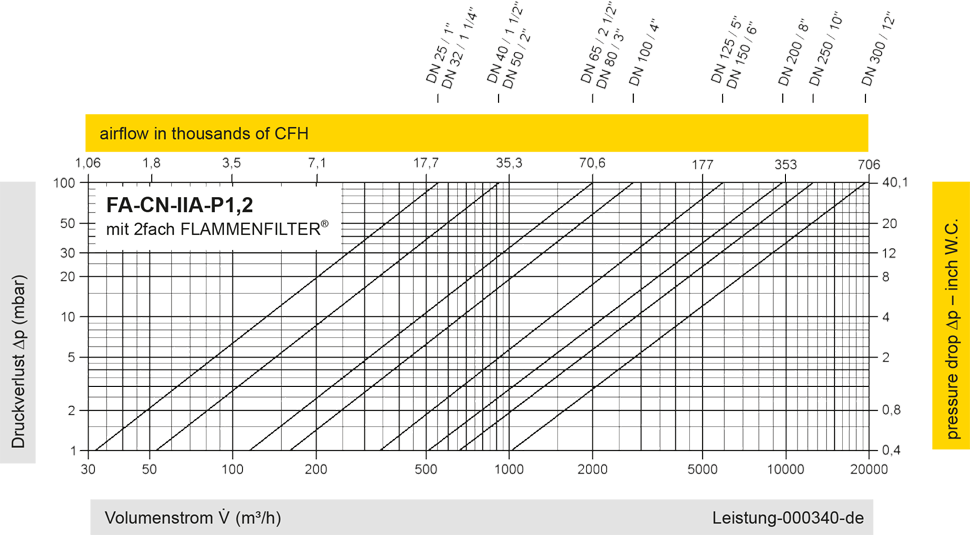

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
