D-SVL-EB-IIA
Überdruckventil deflagrations- und dauerbrandsicher
Merkmale
Funktion und Beschreibung
Hoch entwickeltes Überdruckventil

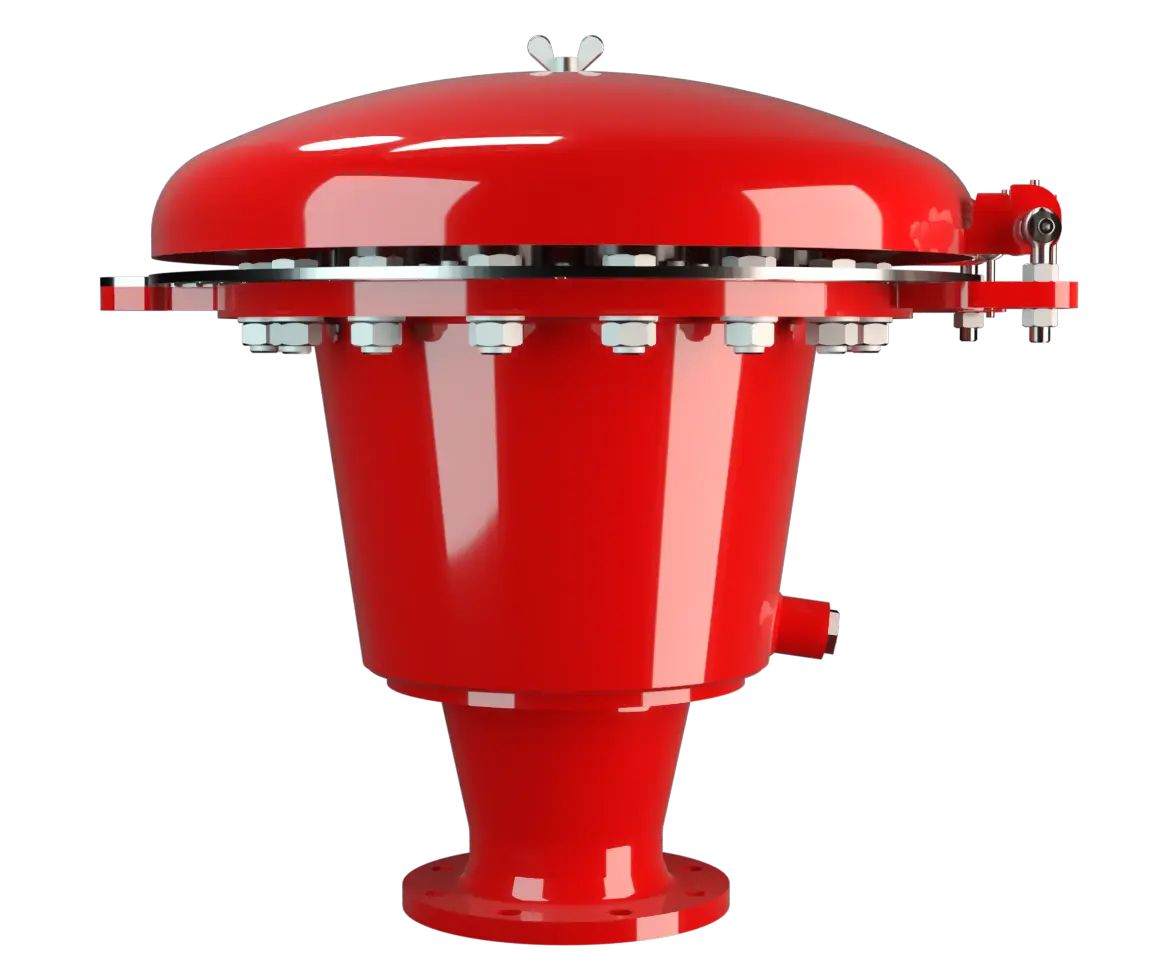

Das deflagrations- und dauerbrandsichere Ventil des Typs PROTEGO® D-SVL-EB ist ein hoch entwickeltes Überdruckventil Überdruckventil Ventil, welches dazu ausgelegt ist zu öffnen, Überdruck zu entlasten und wieder zu schließen sowie weitere Strömung des Fluids zu verhindern, nachdem die Standardbedingungen wiederhergestellt sind. mit integrierter Flammendurchschlagsicherung Flammendurchschlagsicherung Eine Flammendurchschlagsicherung ist eine Einrichtung, die an einer Öffnung eines Anlagenteils oder in der verbindenden Rohrleitung eines Systems von Anlagen eingebaut und deren vorgesehene Funktion es ist, den Durchfluss zu ermöglichen, aber den Flammendurchschlag zu verhindern. PROTEGO® EB. Es wird vor allem als Armatur zur flammendurchschlagsicheren Entlüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen und einen lang anhaltenden Abbrand – Dauerbrand Dauerbrand Stabilisiertes Brennen für eine unbestimmte Zeit. .
10%-Technologie
Die PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. ist so ausgelegt, dass minimale Druckverluste bei maximaler Sicherheit erreicht werden, und das bei großen Strömungsleistungen. Das Ventil PROTEGO® D-SVL-EB ist für Stoffe der Explosionsgruppe IIA verfügbar. Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. Diese einzigartige 10%-Technologie erlaubt einen Ansprechdruck, der nur 10% unter dem maximal zulässigen Tankdruck Tankdruck Tankdruck ist der Druck in einem Tank. liegt. Dieses Öffnungsverhalten ist typisch für Sicherheitsventile. Nach einer jahrelangen Entwicklungsarbeit ist es gelungen, dies auch bei niedrigen Drücken zu erfüllen.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Dichtfolie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut wurde, schließt das Ventil wieder und bleibt dicht.
Hauptbestandteil - PROTEGO® Flammensicherung
Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Kommen diese Gemische zur Entzündung, verhindert die integrierte Flammendurchschlagsicherung PROTEGO® EB (3) ein Rückzünden in den Tank. Strömt weiteres Gemisch nach, hält die PROTEGO® Flammensicherung einem Dauerbrand stand. Dadurch ist das Ventil geschützt und erfüllt auch im Falle eines Dauerbrandes seine Funktion. Die federnd aufgehängte Wetterschutzhaube Wetterschutzhaube Eine Wetterschutzhaube ist eine Abdeckung zum Schutz der inneren Bauteile einer Armatur vor Witterungseinflüssen. klappt auf, sobald das Schmelzelement Schmelzelement Das Schmelzelement ist ein Bauteil, das aus einem Gehäuse mit einem Unterteil und einem Oberteil besteht. (4) diese freigibt.
Viele individuelle Zulassungen
Das Ventil ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau-Norm EN 14015 – Anhang L und ISO 28300 (API 2000). EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
| DN | DN2 | a | b | c | d | e |
| 150 / 6“ | 400 / 16“ | 705 | 754 | 802 | 1500 | 109 |
| 200 / 8“ | 400 / 16“ | 705 | 846 | 802 | 1500 | 109 |
Abmessungen in mm
Baumaße für das Überdruckventil mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Stahl | Edelstahl |
| Heizmantel | Stahl | Edelstahl |
| Ventilsitz Ventilsitz Der Ventilsitz ist ein Bauteil, auf dem der Ventilteller liegt, wenn das Ventil geschlossen ist. | Edelstahl | Edelstahl |
| Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. | PTFE | PTFE |
| Flanschring | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Flammensicherung | A | A, B |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Edelstahl |
| Ankersehne | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl Material Ventilteller
| Ausführung | A | B | C | D | E | F |
| Druckstufe [mbar] | +2,0 bis +3,5 | >+3,5 bis +14 | >+14 bis +35 | >+35 bis +60 | >+14 bis +35 | >+35 bis +60 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch | metallisch | PTFE | PTFE |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
Sonderabnahmen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet.Es stehen zwei Ausführungen zur Auswahl:
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Überdruck: | +2.0 mbar | +60 mbar |
Höhere Druckeinstellungen auf Anfrage

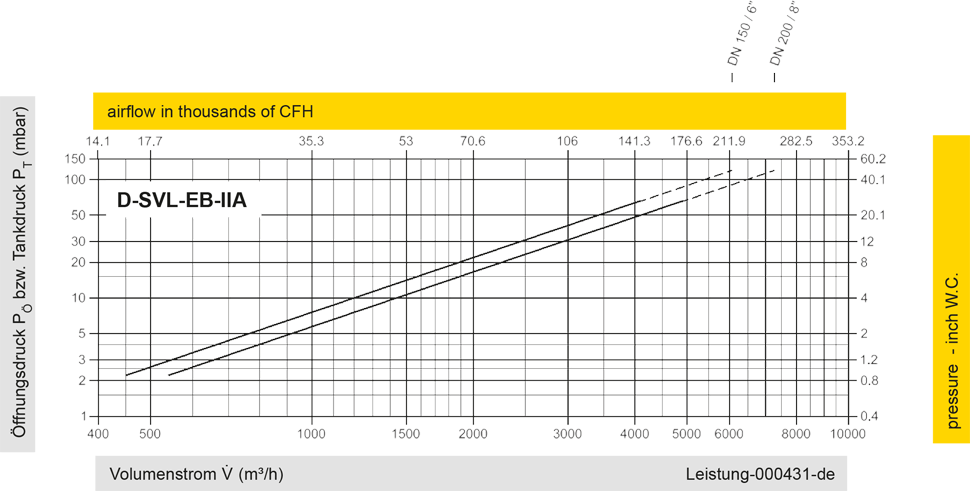

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
