BE/HR
Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube
Merkmale
Funktion und Beschreibung
Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand
Die Flammendurchschlagsicherung Flammendurchschlagsicherung Eine Flammendurchschlagsicherung ist eine Einrichtung, die an einer Öffnung eines Anlagenteils oder in der verbindenden Rohrleitung eines Systems von Anlagen eingebaut und deren vorgesehene Funktion es ist, den Durchfluss zu ermöglichen, aber den Flammendurchschlag zu verhindern. des Typs PROTEGO® BE/HR wird seit vielen Jahren erfolgreich zur Absicherung druckloser Anlagen und Behälter Behälter Ein Behälter ist eine offene oder geschlossene Vorrichtung mit beliebiger Geometrie zur ständigen Aufnahme von Flüssigkeiten, Feststoffen, Gasen und Dämpfen. eingesetzt. Die Ent- und Belüftungshaube bietet Sicherheit gegen atmosphärische Deflagrationen und langanhaltenden stabilisierten Abbrand, dem sogenannten Dauerbrand Dauerbrand Stabilisiertes Brennen für eine unbestimmte Zeit. . Die Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. werden bevorzugt auf Be- und Entlüftungsleitungen installiert und verhindern so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.
Hauptbestandteil - PROTEGO® Flammensicherung
Die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. vom Typ PROTEGO® BE/HR besteht im Wesentlichen aus einem Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. (1), der Haube (2) und der PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (3). Die Ent- und Belüftungshaube wird mit einer Wetterschutzhaube Wetterschutzhaube Eine Wetterschutzhaube ist eine Abdeckung zum Schutz der inneren Bauteile einer Armatur vor Witterungseinflüssen. aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement Schmelzelement Das Schmelzelement ist ein Bauteil, das aus einem Gehäuse mit einem Unterteil und einem Oberteil besteht. (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Der FLAMMENFILTER® Käfig ist ein Gehäuse für den FLAMMENFILTER® Satz. stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung.
Für Explosionsgruppen IIA bis IIB3
In Abhängigkeit von den Einsatzbedingungen werden Höhe und Spaltweite der FLAMMENFILTER® abgestimmt. Flammendurchschlagsicherungen der Baureihe PROTEGO® BE/HR sind je nach Typ für Stoffe der Explosionsgruppen IIA bis IIB3 verfügbar. Dauerbrandsichere Armaturen für spezielle Substanzen wie zum Beispiel Ethanol sind ebenfalls erhältlich. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C einsetzbar. Baumusterprüfung nach ATEX-Richtlinie sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 80 / 3" | 100 / 4" |
| a | 353 | 353 |
| b | 250 | 250 |
Abmessungen in mm
Baumaße für die Ent- und Belüftungshaube mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Flammensicherung | A | A, C |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | C |
| FLAMMENFILTER® Käfig | Edelstahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Hastelloy |
| Zwischenlage Zwischenlage Die Zwischenlage ist ein Bauteil, dass in einer PROTEGO® Flammensicherung in der Regel als Abstandshalter innerhalb des FLAMMENFILTER® Satzes eingesetzt wird. | Edelstahl | Hastelloy |
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen zwei Ausführungen zur Auswahl:Weitere Sonderarmaturen auf Anfrage

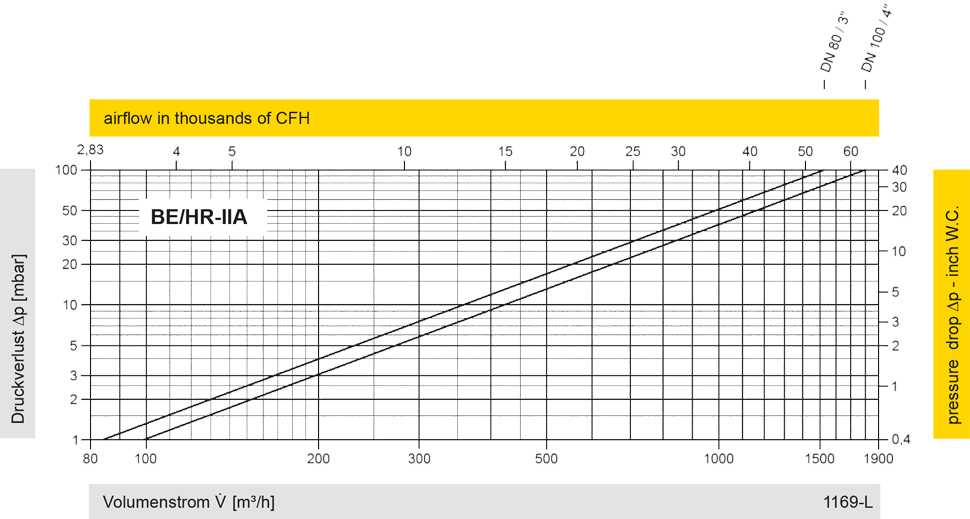

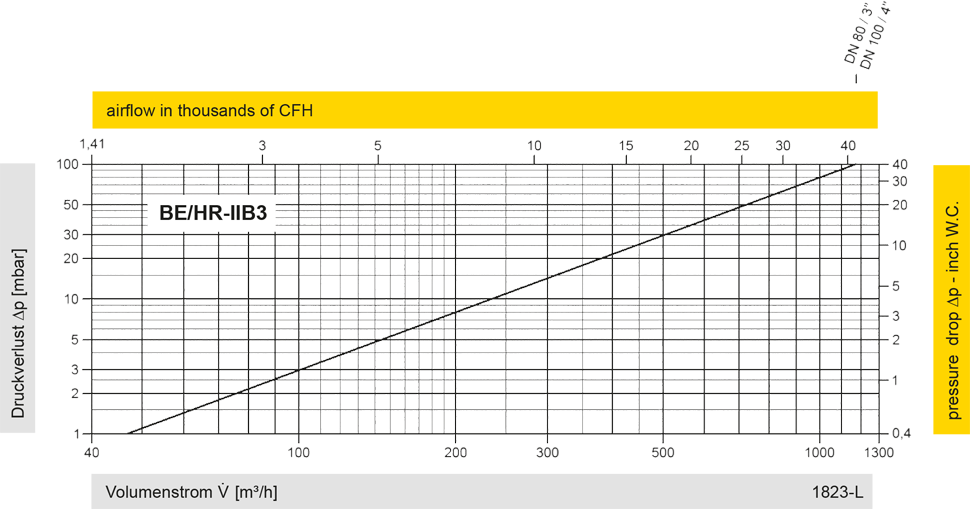

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
