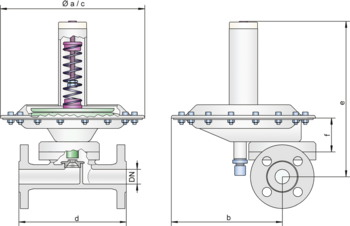

ZM-R

Funktion und Beschreibung

Das Druckreduzierventil des Typs ZM-R ist ein hoch entwickeltes Niederdruck-Reduzierventil. Es wird vor allem zur Inertisierung oder Deckgas-Überlagerung von Tanks, Behältern und verfahrenstechnischen Apparaten mit Stickstoff oder anderen Gasen eingesetzt und regelt den Tankdruck auf den eingestellten Sollwert. Hohe Vordrücke der Versorgungseinheit von bis zu 16 bar werden sicher reduziert, wobei niedrige Tankdrücke (wenige mbar) einstellbar sind.

Das Druck-Reduzierventil ZM-R ist ein direkt wirkendes, einstufiges Druckregelgerät. Es ist als membrangesteuerter, federbelasteter Proportionalregler ausgeführt. Druckregelgeräte zur Tankbegasung reagieren auf geringe Druckabsenkungen innerhalb eines Tanks, in dem sie den Gasdurchfluss zum Behälter erhöhen. Der Volumenstrom ist hierbei u.a. von der Druckdifferenz zwischen Ansprechdruck (eingestelltem Tankdruck-Sollwert) und tatsächlichem Tankdruck abhängig. Hat der Tankdruck wieder den Sollwert erreicht, schließt der Regler.

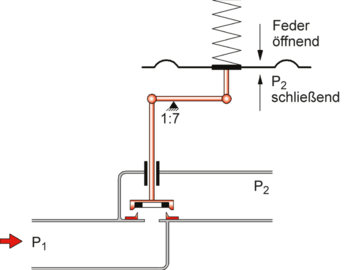

An der Membrane aus PTFE oder Viton steht der zu regelnde Tankdruck (P₂) im Gleichgewicht u.a. mit dem Druck der Einstellfeder und dem über die Mechanik übertragenen Vordruck (P₁). Bei drucklosem Tank hält die Einstellfeder den Ventilteller in voll geöffneter Stellung. Steigt der Tankdruck an, so wird der Ventilteller zum Sitz hin bewegt und der Durchsatz gedrosselt.

Ist der eingestellte Sollwert erreicht, ist das Ventil geschlossen. Umgekehrt vergrößert sich der Öffnungsquerschnitt bei sinkendem Ausgangsdruck P₂. Sollte eine Anlage im Unterdruckbereich betrieben werden, lassen sich Unterdrücke bis -200 mbar (Relativdruck) realisieren.
