FA-G
Deflagrationsrohrsicherung konzentrische Bauform, beidseitig wirkend
- variable Einsatzmöglichkeiten
- modularer Aufbau
- schnellste Demontage und Montage der einzelnen FLAMMENFILTER®
- Rohrgewindeanschluss
- doppelseitige Wirkungsweise sowie beliebige Durchströmungsrichtung und Einbaulage
- bietet Sicherheit bei Deflagrationen für alle Explosionsgruppen
- Einbau von Temperatursensoren für G 1½" und G 2" möglich
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Deflagrationsrohrsicherung der Baureihe PROTEGO® FA-G ist durch die kompakte Bauweise in idealer Weise zum Einbau in Rohrleitungen mit Durchmessern bis 2“ geeignet. Insbesondere zur Absicherungen von Brennstoffzuführungen werden die Armaturen in geringem Abstand zum Brenner installiert. Der Abstand zwischen potentieller Zündquelle und dem Einbauort der Deflagrationsrohrsicherung darf einen bestimmten Wert nicht überschreiten. Dieser Wert wird als so genanntes maximales L/D-Verhältnis (L/D)max, d.h. Rohrlänge/Rohrdurchmesser beschrieben und beträgt für Deflagrationsrohrsicherungen gemäß EN ISO 16852 der Explosionsgruppe IIA bis IIB3 (L/D)max ≤ 50 und für Armaturen der Explosionsgruppe IIC (L/D)max ≤ 30.

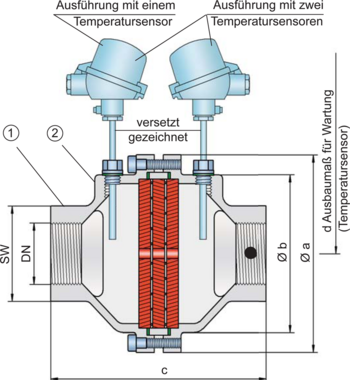

Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus zwei Gehäuseteilen (1) mit integrierter PROTEGO® Flammensicherung in der Mitte. Mehrere FLAMMENFILTER® (2) und Zwischenlagen kennzeichnen die PROTEGO®Flammensicherung. Die Spaltweite und Anzahl derFLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck Temperatur) bestimmt. Flammendurchschlagsicherungen vom Typ PROTEGO® FA-G sind für alle Explosionsgruppen von IIA bis IIC verfügbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich.
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:
Deflagrationsrohrsicherung in der Grundausführung, G ½" bis 2" | FA-G - – |
Deflagrationsrohrsicherung mit einem integrierten Temperatursensor* für zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite, G ½" bis 2" | FA-G - T |
Deflagrationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden Seiten, G ½" bis 2" | FA-G - TB |
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)
Ausführungen mit Flanschanschluss auf Anfrage
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
