EB-Z
Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube
- bietet Sicherheit bei atmosphärischen Deflagrationen und bei Dauerbrand für reine Kohlenwasserstoffe
- Wetterschutzhaube schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
- einfache Wartung
- niedrige Betriebs- und Lifecyclekosten
- preiswerte Sicherung für kleine Tanks und kleine Anlagen
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Ent- und Belüftungshaube des Typs PROTEGO® EB-Z wird zur Absicherung kleiner, druckloser Anlagen und kleiner Behälter eingesetzt und bietet Sicherheit gegen atmosphärische Deflagrationen und lang anhaltenden stabilisierten Abbrand, dem sogenannten Dauerbrand. Die Armatur wird bevorzugt auf Be- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.

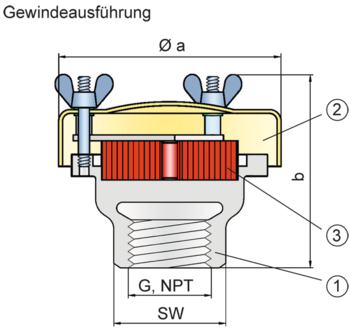

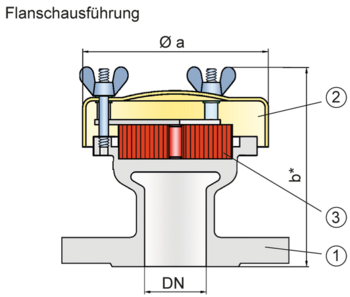

Die Armatur vom Typ PROTEGO® EB-Z ist mit einer Wetterschutzhaube aus Acrylglas verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt die Haube und lässt einen ungehinderten Abbrand zu. Die Armatur besteht im Wesentlichen aus einem Gehäuse (1), der Haube (2) und einem FLAMMENFILTER® (3). Flammendurchschlagsicherungen vom Typ PROTEGO® EB-Z sind für Stoffe der Explosionsgruppe IIA verfügbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar.
Baumusterprüfung nach ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm
| DN/ G, NPT | 15 / ½“ | 20 / ¾"<//th> | 25 / 1“ | 32 / 1¼““ |
| a | 87 | 87 | 114 | 114 |
| b | 93 | 93 | 98 | 98 |
| b* | 123 | 123 | 123 | 123 |
| SW | 32 | 32 | 50 | 50 |
Materialauswahl
| Ausführung | B |
| Gehäiuse | Edelstahl |
| Abdeckhaube | Acrylglas |
| FLAMMENFILTER® | Edelstahl |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
Anschlussart
| Rohrgewinde DIN ISO 228-1 |
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ent- und Belüftungshaube in der Grundausführung | EB-Z |
Weitere Sonderarmaturen auf Anfrage
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
