Über- oder Unterdruckrohrleitungsventil

  • 10%-Technologie für geringste Drucksteigerung bis zum Vollhub
  • extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
  • Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%- Technologie arbeiten
  • hohe Strömungsleistung ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile
  • als Über- oder Unterdruckrohrleitungsventil einsetzbar
  • im explosionsgefährdeten Bereich einsetzbar
  • stabile Gehäusekonstruktion (PN 10)
  • wartungsfreundlicher Aufbau

Funktion und Beschreibung

Das Rohrleitungsventil des Typs PROTEGO® DZ/T ist ein hoch entwickeltes Über- oder Unterdruckventil. Es wird vor allem als Über- oder Rückströmsicherung in Ent- oder Belüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten installiert und bietet Schutz vor unzulässigem Über- oder Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert.

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Das Ansprechverhalten ist hierbei für Über- und Unterdruckfunktion gleich. Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie gewährleistet. Optional ist der Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben des Ventiltellers zu verhindern oder einen Einsatz bei korrosiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.

Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.

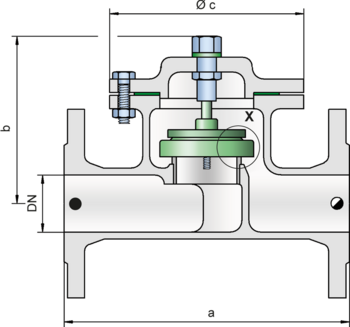

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite

DN25 / 1"32 / 1¼"40 / 1½"50 / 2"65 / 2½"80 / 3"100 / 4"150 / 6"200 / 8"250 / 10"300 / 12"
a220220250250340340380460550650700
b140140190190210210240305460515555
c150150170170235235280335420505565
Abmessungen in mm Baumaße für das Über- oder Unterdruckrohrleitungsventil mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

AusführungA B C
GehäuseStahlEdelstahlHastelloy
Heizmantel (DZ / T-H-...)StahlEdelstahlEdelstahl
VentilsitzEdelstahlEdelstahlHastelloy
DichtungPTFEPTFEPTFE
Ventilteller DN 40 - 300A, C, E, FA, C, E, FB, D, G
Ventilteller DN 25 - 32H, I, JH, I, J
Gehäuse können auch mit ECTFE- Beschichtung geliefert werden Sonderwerkstoffe auf Anfrage

Auswahl Material Ventilteller

DN 40-300
Ausführung A B C D E F G
Druckstufe [mbar]±2,0 bis ±3,5±2,0 bis ±3,5±3,5 bis ±14±3,5 bis ±14±14 bis ±60±14 bis ±60±14 bis ±60
Ventilteller Aluminium Titan Edelstahl Titan Edelstahl Edelstahl Hastelloy
Abdichtung FEP FEP FEP FEP metallisch PTFE metallisch
DN 25-32
AusführungHIJ
Druckstufe [mbar]±3,5 bis ±15±15 bis ±60±15 bis ±60
VentiltellerPTFEEdelstahlEdlestahl
AbdichtungPTFEmetallischPTFE
Sonderwerkstoffe auf Anfrage. Bei höheren Druckeinstellungen Typ DZ/T-F verwenden (entsprechend bei Unterdruckfunktion)

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Der Ventilteller ist gewichtsbelastet. Höhere Ansprechdrückewerden sowohl bei Über- als auch bei Unterdruckfunktion mit Federbelastung realisiert (Typ DZ/T-F).
Es stehen zwei Ausführungen zur Auswahl:

Über- oder Unterdruckrohrleitungsventil in Grundausführung

DZ/T - –

Über- oder Unterdruckrohrleitungsventil mit Heizmantel

DZ/T - H

Weitere Sonderarmaturen auf Anfrage
Bei Rohrleitungsventilen ist generell der Gegendruck zu beachten, der Einfluss auf den Ansprechdruck und auf das Öffnungsverhalten hat. Für Sonderfälle (z.B. Teillastbetrieb) ist das Ventil auch mit Normalteller (Proportionalverhalten) lieferbar.

Druckeinstellungen

DN 25 und 32 ±3.5 mbar ±60 mbar
DN 40 bis 300 ±2.0 mbar ±60 mbar
Bei höheren Druckeinstellungen Typ DZ/T-F verwenden (entsprechend bei Unterdruckfunktion)

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
