DA-UB
Detonationsrohrsicherung für instabile und stabile Detonationen sowie Deflagrationen in Durchgangsausführung mit Stoßrohr, beidseitig wirkend
- optimierte Leistung durch patentierten Shock Wave Guide Tube Effect (SWGTE)
- geringe Anzahl an FLAMMENFILTERN® durch Einsatz des patentierten Stoßrohres (SWGTE)
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
- unterschiedliche Baureihen erlauben über die Fläche der FLAMMENFILTER® skalierbaren Druckverlust
- wartungsfreundlicher Aufbau
- erweitertes Einsatzgebiet für höhere Betriebstemperaturen und -drücke
- doppelseitige Wirkungsweise sowie beliebige Durchströmungsrichtung und Einbaulage
- Einbau von Temperatursensoren möglich
- minimaler Druckverlust und damit niedrige Betriebs und Lifecyclekosten
- preiswerte Ersatzteile
Funktion und Beschreibung
Detonationsrohrsicherungen vom Typ PROTEGO® DA-UB sind Flammendurchschlagsicherungen der neusten Generation. Auf der Basis strömungs- und explosionsdynamischer Berechnungen sowie den Erfahrungen aus jahrzehntelangen Feldversuchen wurde eine Baureihe entwickelt, die minimale Druckverluste bei maximaler Sicherheit bietet. Die Armatur nutzt den so genannten Shock Wave Guide Tube Effect (SWGTE) zur optimalen Entkopplung von Flammenfront und Stoßwelle. Dies führt dazu, dass die Detonationsrohrsicherung ohne klassischen Stoßfang auskommt und der Einsatz flammenlöschender Elemente auf ein Minimum reduziert wird.

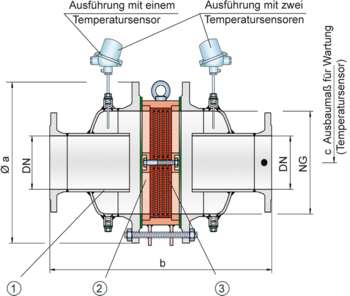

Die Armaturen sind symmetrisch aufgebaut und bieten bidirektionale Flammendurchschlagsicherheit bei Deflagrationen, stabilen und instabilen Detonationen. Im Wesentlichen besteht die Sicherung aus zwei Gehäusehälften mit integriertem Stoßrohr (1) und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER® (3) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die modular aufgebaute PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden die Anzahl und die Spaltweite der FLAMMENFILTER® abgestimmt.
Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. Zusammensetzung des Mediums kann aus der Vielzahl der zugelassenen Geräte die optimale Detonationsrohrsicherung ausgewählt werden. Flammendurchschlagsicherungen vom Typ PROTEGO® DA-UB sind für die Explosionsgruppen IIA bis IIB3 verfügbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. Davon abweichend sind zahlreiche Geräte mit Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen erhältlich.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nenngrößen/Nennweiten (NG/DN) - Kombination benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
weitere Nenngrößen/Nennweiten (NG/DN) - Kombinationen mit verbesserter Strömungsleistung auf Anfrage
| NG | 150 / 6“ | 150 / 6“ | 200 / 8“ | 300 / 12“ | 400 / 16“ | 500 / 20“ | 600 / 24“ | 700 / 28“ | 800 / 32“ | 1400 / 56“ | |
| DN | ≤50 / 2" | 80 / 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" | ≤250 / 10" | ≤300 / 12" | ≤350 / 14" | ≤400 / 16" | ≤600 / 24" | |
| a | 285 | 285 | 340 | 445 | 565 | 670 | 780 | 895 | 1015 | 1675 | |
| b | IIA -P1,1 | 700 | 800 | 1000 | 1200 | 1400 | 2200 | ||||
| IIA -P1,2 | 388 | 388 | 488 | 626 | |||||||
| IIB3-P1,1 | 500 | 638 | 724 | 824 | 1000 | 1200 | 1400 | ||||
| IIB3-P1,2 | 388 | 388 | |||||||||
| c | 500 | 500 | 520 | 570 | 620 | 670 | 720 | 770 | 820 | 1060 |
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Heizmantel (DA-UB-T-(H)-...) | Stahl | Edelstahl | Edelstahl |
| Dichtung | PTFE | PTFE | PTFE |
| Flammensicherung | A | B, C | D |
Materialkombinationen der Flammensicherung
| Ausführung | A | B | C | D |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl | Hastelloy |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" | 600 / 24" |
| NG | 150 / 6'' | 150 / 6'' | 200 / 8'' | 300 / 12'' | 400 / 16'' | 500 / 20'' | 600 / 24'' | 700 / 28'' | 800 / 32'' | 1400 / 56'' | |
| IIA | Pmax | 1,8 | 1,8 | 1,6 | 1,6 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,6 |
| IIB3 | Pmax | 1,5 | 1,5 | 1,5 | 1,5 | 1,6 | 1,1 | 1,1 | 1,1 | 1,1 |
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen vier Ausführungen zur Auswahl:
Detonationsrohrsicherung in der Grundausführung | DA-UB- – - – |
Detonationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite | DA-UB- T - – |
Detonationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden Seiten | DA-UB- TB - – |
Detonationsrohrsicherung mit Heizmantel | DA-UB- H - |
Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
