DA-SB

Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Durchgangsausführung mit Stoßrohr, beidseitig wirkend

  • optimierte Leistung durch patentierten Shock Wave Guide Tube Effect (SWGTE)
  • geringe Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des patentierten Stoßrohres (SWGTE)
  • modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
  • unterschiedliche Baureihen erlauben über die Fläche der FLAMMENFILTER® skalierbaren Druckverlust
  • wartungsfreundlicher Aufbau
  • erweitertes Einsatzgebiet für höhere Betriebstemperaturen und -drücke
  • doppelseitige Wirkungsweise sowie beliebige Durchströmungsrichtung und Einbaulage
  • Einbau von Temperatursensoren möglich
  • minimaler Druckverlust und damit niedrige Betriebs- und Lifecyclekosten
  • preiswerte Ersatzteile
  • Einbau stabilisierter FLAMMENFILTER® möglich
  • Verwendung wartungsfreundlicher PROTEGO® Flammensicherungen möglich

Funktion und Beschreibung

Detonationsrohrsicherungen vom Typ PROTEGO® DA-SB sind Flammendurchschlagsicherungen der neusten Generation. Auf der Basis strömungs- und explosionsdynamischer Berechnungen sowie den Erfahrungen aus jahrzehntelangen Feldversuchen wurde eine Baureihe entwickelt, die minimale Druckverluste bei maximaler Sicherheit bietet. Die Armatur nutzt den so genannten Shock Wave Guide Tube Effect (SWGTE) zur optimalen Entkopplung von Flammenfront und Stoßwelle. Dies führt dazu, dass die Detonationsrohrsicherung ohne klassischen Stoßfang auskommt und der Einsatz flammenlöschender Elemente auf ein Minimum reduziert wird.

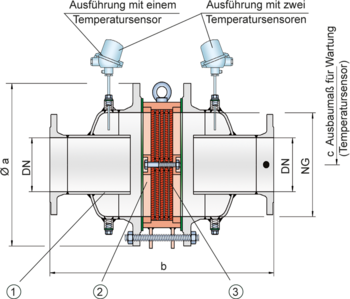

Die Armaturen sind symmetrisch aufgebaut und bieten bidirektionale Flammendurchschlagsicherheit bei Deflagrationen und stabilen Detonationen. Im Wesentlichen besteht die Sicherung aus zwei Gehäusehälften mit integriertem Stoßrohr (1) und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER®(3) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die modular aufgebaute PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden die Anzahl und die Spaltweite der FLAMMENFILTER® abgestimmt.

Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. Zusammensetzung des Mediums kann aus der Vielzahl der zugelassenen Geräte die optimale Detonationsrohrsicherung ausgewählt werden. Flammendurchschlagsicherungen vom Typ PROTEGO® DA-SB sind für alle Explosionsgruppen verfügbar.

Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. Davon abweichend sind zahlreiche Geräte mit Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen erhältlich.

Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.

Maßtabelle

Zur Auswahl der Nenngrößen/Nennweiten (NG/DN) - Kombination benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
weitere Nenngrößen/Nennweiten (NG/DN) - Kombinationen mit verbesserter Strömungsleistung auf Anfrage

Standard
NG150 / 6“150 / 6“200 / 8“300 / 12“400 / 16“500 / 20“600 / 24“700 / 28“800 / 32“1000 / 40“1200 / 48“ 1600 / 64"
DN≤50 / 2"65, 80 / 2½", 3"≤100 / 4"≤150 / 6"≤200 / 8"≤250 / 10"≤300 / 12"≤350 / 14"≤400 / 16"≤500 / 20"≤600 / 24"≤800 / 32"
a2852853404455656707808951015123014551915
bIIA-P1,1388388476626700800*1000*12001400160018002200**
IIA-P1,4-X3400400488626700800100012001400
IIB3-P1,140041250065072482410001200140016001800
IIB3-P1,4-X3412412512650724824100012001400
IIC-P1,14004005006387007881000***1200***1400***
c50050052057062067072077082095010501250
Abmessungen in mm Sondergrößen bis NG 2000/80“, DN 1000/40“ lieferbar * Maß b für ...-P1,4
** Maß b für ...-P1,2
*** EN 12874

Materialauswahl für Gehäuse

AusführungABC
GehäuseStahlEdelstahlHastelloy
Heizmantel
(DA-SB (T)-H-...)
StahlEdelstahlEdelstahl
DichtungPTFEPTFEPTFE
FlammensicherungA, BB, C, DD
Das Gehäuse kann auch in Werkstoff Stahl mit ECTFE- Beschichtung geliefert werden. Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung ABCD
FLAMMENFILTER® KäfigStahlEdelstahlEdelstahlHastelloy
FLAMMENFILTER®*EdelstahlEdelstahlHastelloyHastelloy
ZwischenlagenEdelstahlEdelstahlHastelloyHastelloy
* die FLAMMENFILTER® sind auch in den Werk- stoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar. Sonderwerkstoffe auf Anfrage

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
> 0,90 mmIIAD
≥ 0,65 mmIIB3C
< 0,50 mmIICB
Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

Expl. Gr.DN50 / 2"80 / 3"100 / 4"150 / 6"200 / 8"250 / 10"300 / 12 "350 / 14"400 / 16"500 / 20''600 / 24"800 / 32"
NG150 / 6''150 / 6''200 / 8''300 / 12''400 / 16''500 / 20''600 / 24''700 / 28''800 / 32''1000 / 40''1200 / 48''1600 / 64''
IIAPmax2,12,12,12,12,12,11,41,41,41,11,11,2
IIB3Pmax1,41,41,41,81,81,81,81,41,41,11,1-
IICPmax2,22,21,11,11,11,11,1*1,1*1,1*---
Pmax = maximal zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage Zwischengrößen bis Pmax auf Anfrage
* Leistungskurven auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°C≤ 200°CTmaximal zulässige Betriebstemperatur in C°
-X3Kennzeichnung
höhere Betriebstemperaturen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen vier Ausführungen zur Auswahl:

Detonationsrohrsicherung in der Grundausführung

DA-SB- – - –

Detonationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite

DA-SB- T - –

Detonationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden Seiten

DA-SB- TB - –

Detonationsrohrsicherung mit Heizmantel

DA-SB- H -

Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
