BE/AD

Deflagrationssichere Ent- und Belüftungshaube

  • Wetterschutzhaube schützt das Gehäuse vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
  • einfache Wartung
  • schnellste Demontage und Montage der FLAMMENFILTER®
  • Rohrgewindeanschluss
  • bietet Sicherheit bei atmosphärischen Deflagrationen
  • niedrige Betriebs- und Lifecyclekosten
  • preiswerte Flammendurchschlagsicherung
  • preiswerte Ersatzteile

Funktion und Beschreibung

Die Ent- und Belüftungshaube des Typs PROTEGO® BE/AD bietet Sicherheit gegen atmosphärische Deflagrationen. Die Flammendurchschlagsicherung wird zur Absicherung von Druckausgleichsöffnungen druckloser Anlagen und kleiner Behälter eingesetzt, wenn ein stabilisiertes Brennen auf der Sicherung ausgeschlossen werden kann. Das Gerät ist die ideale Lösung zur Absicherung kleiner Entspannungsleitungen. Die Armatur verhindert das Eindringen einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.

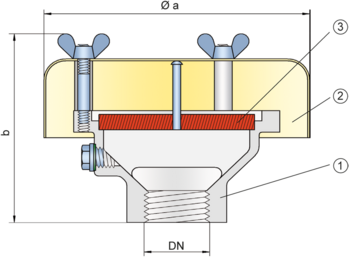

Die Flammendurchschlagsicherung besteht im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der im Gehäuse integrierten PROTEGO® Flammensicherung (3). Die Armatur ist mit einer festen Wetterschutzhaube aus Metall verschlossen. In Abhängigkeit von den Einsatzbedingungen wird die Spaltweite der FLAMMENFILTER® abgestimmt. Durch Angabe der Betriebsparameter wie Temperatur und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsendsicherung ausgewählt werden. Flammendurchschlagsicherungen der Baureihe PROTEGO® BE/AD sind je nach Typ für Stoffe der Explosionsgruppen IIA bis IIC einsetzbar.

Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar.

Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.

Maßtabelle

DN15 / G ½"20 / G ¾"25 / G 1"32 / G 1¼"40 / G 1½"50 / G 2"
a116116116116200200
b80808585150150
Abmessungen in mm

Materialauswahl

AusführungBC
GehäuseEdelstahlHastelloy
AbdeckhaubeEdelstahlEdelstahl
FLAMMENFILTER®EdelstahlHastelloy
Sonderwerkstoffe auf Anfrage

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
≥ 0,65 mmIIB3C
< 0,5 mmIICB
Sonderabnahmen auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°CTmaximal zulässige Betriebstemperatur in C°
-Kennzeichnung
höhere Betriebstemperaturen auf Anfrage

Anschlussart

Rohrgewinde DIN ISO 228-1DIN
andere Gewindeanschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Folgende Ausführungen stehen zur Verfügung:

Ent- und Belüftungshaube in Grundausführung

BE/AD

Weitere Sonderarmaturen auf Anfrage

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
