SV/E-1-0

Válvula de vácuo

  • tecnologia de 10% para o aumento mínimo de pressão até o curso pleno
  • estanqueidade extrema que garante uma perda de produtos mínima e um impacto ambiental reduzido
  • pressão de ajuste bem próxima a pressão de abertura o que permite uma ótima conservação do vácuo no sistema
  • alta capacidade de vazão
  • guia do obturador da válvula dentro do corpo, ficando assim protegido contra influências climáticas
  • utilizável em áreas com risco de explosões
  • autodrenagem de condensado

Função e descrição

A válvula do tipo PROTEGO® SV/E-1-0 é uma válvula de vácuo altamente desenvolvida. Ela é principalmente usada como dispositivo de segurança para a aspiração de tanques, vasos e aparelhos de processos. A válvula oferece proteção contra o vácuo inadmissível e impede a entrada de ar até próximo da pressão de ajuste.

Ao alcançar a pressão de ajuste a válvula inicia a abertura e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Com investimentos específicos em pesquisa e desenvolvimento PROTEGO® pode adaptar o comportamento de abertura típico das válvulas de segurança convencionais à faixa de baixas pressões. Essa “Tecnologia de curso pleno“ permite definir a pressão de ajuste 10% abaixo da pressão admissível do tanque para garantir o fluxo necessário.

Até alcançar a pressão de ajuste, garante-se a conservação do vácuo do tanque com uma estanqueidade muito acima do padrão normal graças a tecnologia de fabricação altamente desenvolvida. Esta característica se obtém com sedes de válvulas fabricadas em aço inoxidável de alta qualidade e obturadores de válvulas individualmente lapidados (1) ou com vedações de colchão de ar (2). Os obturadores de válvula também podem ser fornecidos com uma vedação PTFE para evitar sua adesão na utilização de determinados produtos ou possibilitar o uso com substâncias agressivas. Depois de compensar o vácuo, a válvula fecha e proporciona uma vedação firme.

Tabela de dimensões

Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte

DN50 / 2"80 / 3"100 / 4"150 / 6"200 / 8"250 / 10"300 / 12"
a140170190230300325425
b758595120140165205
c205205285360405460500
d170235280335445505505
e215215255335425460625
Dimensões em mm Dimensões para a válvula de vácuo com camisa de aquecimento sob solicitação

Seleção do material do corpo

Execução -BCD
Corpo-AçoAço inoxidávelAlumínio
Camisa de aquecimento (SV / E-1-0-H-...)-Aço
Aço inoxidável-
Sedes de válvulas-Aço inoxidávelAço inoxidávelAço inoxidável
Vedação-PTFEPTFEPTFE
Os corpos também podem ser fornecidos com revestimento de ECTFE Materiais especiais sob solicitação

Seleção do material do disco da válvula de vácuo

Execução ABCDEF
Faixa de pressão [mbar]-2,0 até -3,5<-3,5 até -14<-14 até -35<-35 até -60<-14 até -35<-35 até -60
Obturador da válvula Alumínio Aço inoxidável Aço inoxidável Aço inoxidável Aço inoxidável Aço inoxidável
VedaçãoFEPFEP metálica metálicaPTFEPTFE
Materiais especiais (alumínio revestido, titânio, Hastelloy) e ajustes de vácuo mais altos sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
Outras conexões sob solicitação

Versão e especificação

O obturador da válvula é calibrado por peso. Para vácuos de

ajuste mais altos está disponível, sob solicitação, uma versão especial calibrada por mola.

Estão disponíveis duas versões:

Válvula de vácuo na versão básica

SV/E-1-0 - –

Válvula de vácuo com camisa de aquecimento

SV/E-1-0 - H

Outros dispositivos especiais sob solicitação

Ajustes de pressão

Vácuo: -2.0 mbar -60 mbar
-0.8 inch W.C. -24 inch W.C.
Ajustes de vácuo mais altos sob solicitação.

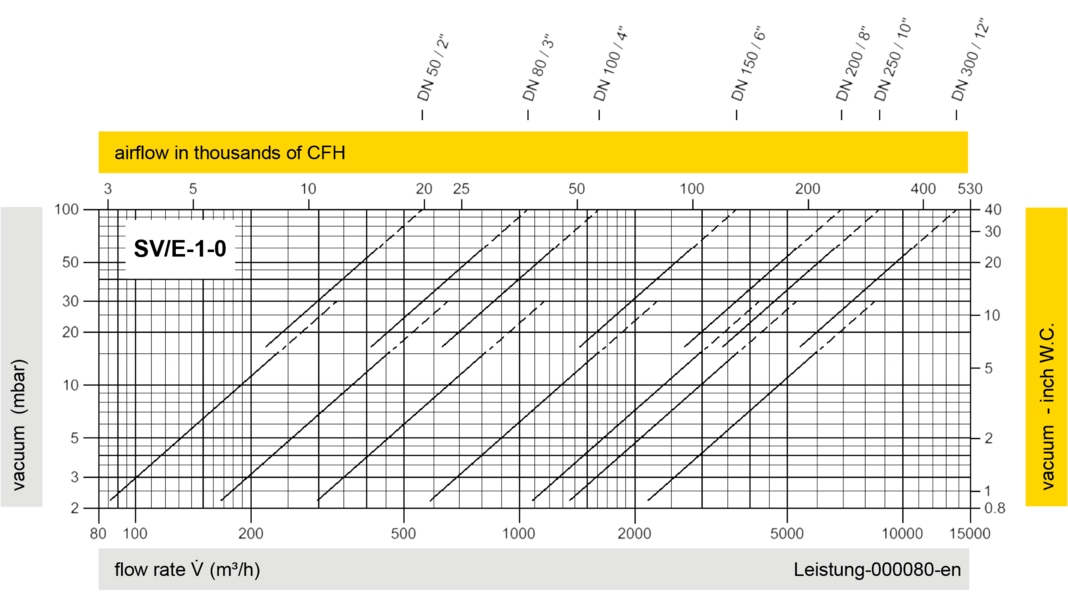

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
