FA-CN-IIC
Corta-chamas à prova de deflagração para tubulação para misturas de hidrogênio/ar, construção concêntrica, de efeito bilateral
- proteção ideal para misturas de hidrogênio/ar arbitrárias
- permeabilidade máxima para misturas de duas fases
- construção compacta
- manutenção mais fácil sem desmontagem da tubulação
- a estrutura modular possibilita a limpeza e troca individuais de FLAMEFILTER®
- modo de operação bilateral, bem como sentido de fluxo e posição de montagem arbitrários
- oferece proteção em caso de deflagrações para todos os grupos de explosão
- peças de reposição econômicas
Função e descrição
O corta-chamas à prova de deflagração para tubulação do tipo PROTEGO® FA-CN se caracteriza pelo seu tipo de construção compacto e de manutenção fácil. O tipo de construção especial do PROTEGO® FA-CN-IIC foi desenvolvido para aplicações de hidrogênio do grupo de explosão IIC. O dispositivo se caracteriza especialmente pelos espaçamentos relativamente grandes dos FLAMEFILTER®, relativo ao IIC, que, por um lado, levam a uma reduzida perda de pressão e, por outro, são permeáveis a gotas de líquido pequenas ou partículas. No equipamento de manutenção fácil, o conjunto abafador de chamas PROTEGO® pode ser removido e limpo com poucos movimentos, sem ser necessário desmontar a tubulação. Durante a montagem do dispositivo se deve observar que a distância entre a potencial fonte de ignição e o local de instalação do corta-chamas à prova de deflagração para tubulação, a chamada proporção L/D máxima (L/D)máx. (comprimento da tubulação/diâmetro da tubulação), não ultrapasse um determinado valor, dependendo do diâmetro nominal (veja a tabela 4).

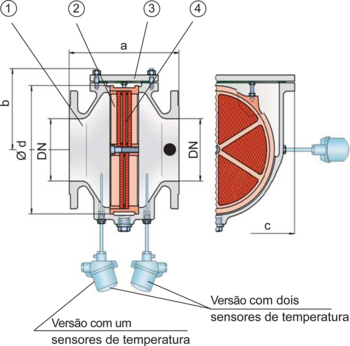

O corta-chamas à prova de deflagração para tubulação é estruturado de forma simétrica e oferece proteção bidirecional contra a propagação de chamas. O dispositivo é composto essencialmente de um corpo (1) com conjunto abafador de chamas PROTEGO® integrado (2) e uma tampa (3). Vários FLAMEFILTER® (4) e espaçadores, encaixados de forma estável em uma armação do FLAMEFILTER®, caracterizam o conjunto abafador de chamas PROTEGO®. O número e o espaçamento dos FLAMEFILTER® são adaptados dependendo das condições de uso do dispositivo de proteção. Os corta-chamas do tipo PROTEGO® FA-CN-IIC oferecem proteção contra deflagrações de misturas de material de combustão/ar do grupo de explosão IIC. Para os equipamentos PROTEGO® FA-CN dos grupos de explosão IIA1, bem como IIA até IIB3, estão disponíveis folhas de dados separadas.
A versão padrão pode ser usada até uma temperatura de trabalho de +60°C e uma pressão de trabalho de 1,1 bar absoluta.
Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
Para selecionar o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 210 | 215 | 235 | 240 | 265 | 305 | 310 | 300 | 320 | 350 |
| b | 105 | 105 | 132 | 132 | 150 | 197 | 197 | 220 | 260 | 295 |
| c | 200 | 200 | 260 | 260 | 308 | 415 | 415 | 446 | 520 | 600 |
| d | 130 | 130 | 185 | 185 | 220 | 310 | 310 | 355 | 420 | 490 |
Seleção do material
| Execução | A | B |
| Corpo | Aço | Aço inoxidável |
| Tampa | Aço | Aço inoxidável |
| Vedação | PTFE | PTFE |
| Conjunto abafador de chamas | Aço inoxidável | Aço inoxidável |
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| < 0,50 mm | IIC | B |
Seleção da pressão máx. de trabalho
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8'' | 250 / 10'' | 300 / 12'' |
| Pmax | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
Proporção L/D máxima
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8'' | 250 / 10'' | 300 / 12'' |
| (L / D)max | 30 | 30 | 10 | 10 | 10 | 20 | 20 | 10 | 10 | 5 |
| Identificação | - | - | X12 | X12 | X12 | X10 | X10 | X12 | X12 | X13 |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
Estão disponíveis três versões:
Corta-chamas à prova de deflagração para tubulação em versão básica | FA-CN - – |
Corta-chamas à prova de deflagração para tubulação com sensor de temperatura* integrado para proteção adicional contra combustão de curta duração de um lado | FA-CN - T |
Corta-chamas à prova de deflagração para tubulação com dois sensores de temperatura* integrados para proteção adicional contra combustão de curta duração de ambos os lados | FA-CN - TB |
Outros dispositivos especiais sob solicitação
*Termoresistência para grupo de equipamentos II, categoria (1) 2 (cat. GII (1) 2)
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
