FA-CN-IIA, IIB3
Corta-chamas à prova de deflagração para tubulação construção concêntrica, de efeito bilateral
- disponível para pressões de trabalho elevadas e/ou elevadas temperaturas de trabalho
- construção compacta
- manutenção mais fácil sem desmontagem da tubulação
- a estrutura modular possibilita a troca e limpeza individual dos FLAMEFILTER®
- modo de operação bilateral, bem como sentido de fluxo e posição de montagem arbitrários
- oferece proteção em caso de deflagrações para o grupo de explosão até IIB3
- peças de reposição econômicas
Função e descrição
O corta-chamas à prova de deflagração para tubulação do tipo PROTEGO® FA-CN se caracteriza pelo seu tipo de construção compacto e de manutenção fácil. O conjunto abafador de chamas PROTEGO® pode ser removido e limpo com poucos movimentos, sem ser necessário desmontar a tubulação. Durante a montagem do dispositivo se deve observar que a distância entre a potencial fonte de ignição e o local de instalação do corta-chamas à prova de deflagração para tubulação, a chamada proporção L/D máxima (L/D) máx. indicada pela EN ISO 16852 (comprimento da tubulação/diâmetro da tubulação), não ultrapasse um valor de 50.

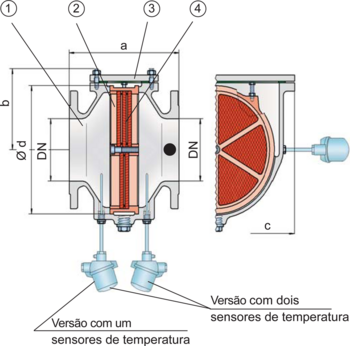

O corta-chamas à prova de deflagração para tubulação é estruturado de forma simétrica e oferece proteção bidirecional contra a propagação de chamas. O dispositivo é composto essencialmente de um corpo (1) com conjunto abafador de chamas PROTEGO® integrado (2) e uma tampa (3). Vários FLAMEFILTER® (4) e espaçadores, encaixados de forma estável em uma armação do FLAMEFILTER®, caracterizam o conjunto abafador de chamas PROTEGO®. O número e o espaçamento dos FLAMEFILTER® são adaptados dependendo das condições de uso do dispositivo.
Indicando os parâmetros operacionais, como a temperatura, a pressão e o grupo de explosão ou a composição da substância, se pode selecionar o ideal corta-chamas à prova de deflagração para tubulação. O corta-chamas do tipo PROTEGO® FA-CN-IIA e IIB3 oferece proteção contra deflagrações de misturas de material de combustão/ ar dos grupos de explosão II A e IIB3. Para os equipamentos PROTEGO® FA-CN dos grupos de explosão IIA1 e IIC estão disponíveis folhas de dados separadas.
A versão padrão pode ser usada até uma temperatura de trabalho de +60°C e uma pressão de trabalho de 1,1 bar absoluta. Divergindo disso, estão disponíveis, sob solicitação, dispositivos com homologações especiais para pressões mais elevadas (veja a tabela 3) e temperaturas mais elevadas.
Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
| DN | 25 / 1" | 32 / ¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 200 | 200 | 210 | 215 | 235 | 240 | 265 | 305 | 310 | 300 | 320 | 350 |
| b | 92 | 92 | 105 | 105 | 132 | 132 | 150 | 197 | 197 | 220 | 260 | 295 |
| c | 175 | 175 | 200 | 200 | 260 | 260 | 308 | 415 | 415 | 446 | 520 | 600 |
| d | 105 | 105 | 130 | 130 | 185 | 185 | 220 | 310 | 310 | 355 | 420 | 490 |
Seleção do material
| Execução | A | B | |
| Corpo | Aço | Aço inoxidável | |
| Tampa | Aço | Aço inoxidável | |
| Vedação | PTFE | PTFE | |
| Conjunto abafador de chamas | Aço inoxidável | Aço inoxidável |
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Seleção da pressão máx. de trabalho
| Gr. expl. | DN | 25 / 1" | 32 / ¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | n |
| IIA | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,5 | 1,5 | 1,5 | 1,3 | 1,3 | 1,3 | 3 |
| IIB3 | Pmax | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 3 |
n = número de FLAMEFILTER®
Indicação da temperatura máx. de trabalho
| ≤ 60°C | Ttemperatura máxima de trabalho admissível em °C |
| - | Designation |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
Estão disponíveis três versões:
Corta-chamas à prova de deflagração para tubulação em versão básica | FA-CN - – |
Corta-chamas à prova de deflagração para tubulação com sensor de temperatura* integrado para proteção adicional contra combustão de curta duração de um lado | FA-CN - T |
Corta-chamas à prova de deflagração para tubulação com dois sensores de temperatura* integrados para proteção adicional contra combustão de curta duração de ambos os lados | FA-CN - TB |
Outros dispositivos especiais sob solicitação
*Termoresistência para grupo de equipamentos II, categoria (1) 2 (cat. GII (1) 2)
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
