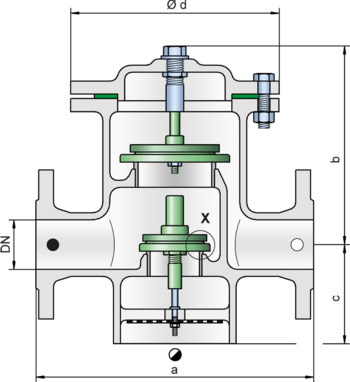

DV/ZW

Função e descrição

A válvula de tubulação do tipo PROTEGO^® DV/ZW é uma válvula de alívio de pressão e vácuo combinada, altamente desenvolvida, com flange de conexão para um tubo de alívio. É sobretudo instalada como controle de pressão ou proteção contra refluxo em tubos de alívio de tanques, vasos e aparelhos de processamento e oferece proteção contra pressão e vácuo inadmissíveis. Além disso, evitam-se perdas por emissões e impedese a entrada inadmissível de ar até pouco antes de se atingir a pressão de ajuste. A válvula foi projetada de modo que, em caso de sobrepressão inadmissível, as emissões sejam escoadas por um tubo de exaustão, enquanto que com vácuo inadmissível, ar é aspirado da atmosfera. Por motivos de construção, o disco de vácuo é fabricado com um tamanho nominal menor que o disco de pressão.

Ao alcançar a pressão de ajuste, a válvula começa a abrir e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Através de investimentos objetivos em pesquisa e desenvolvimento, PROTEGO^® conseguiu adaptar o comportamento típico de abertura das válvulas de segurança também às faixas de pressões baixas. Com essa "Tecnologia de curso pleno" é possível definir a pressão de ajuste somente 10% abaixo da pressão admissível do tanque, para escoar a vazão volumétrica necessária. Neste processo, a característica de resposta é igual no lado de pressão e de vácuo, sendo que o alívio de vácuo começa, quando a pres- são diferencial entre a pressão atmosférica e o vácuo no tanque for superior à pressão de ajuste do disco de vácuo. Até alcançar a pressão de ajuste, garante-se a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida. Esta característica é garantida, entre outros, mediante sedes de válvulas em aço inoxidável de alta qualidade e disco de válvula individualmente lapidado (1) ou com vedação de colchão de ar (2) com selo de FEP de alta qualidade. Opcionalmente, o disco de válvula pode ser fornecido com vedação PTFE, para evitar a aderência do disco de válvula em caso de utilização de determinados produtos ou possibilitar o uso com substâncias corrosivas. Depois de aliviar a sobrepressão ou compensar o vácuo, a válvula fecha novamente e permanece estanque.

A otimização do corpo da válvula favorável ao fluxo e a construção dos discos de curso pleno são frutos de anos de desenvolvimento, resultando em um funcionamento estável dos discos da válvula, ótimo desempenho e redução da perda de produtos.
