DV/ZU

Função e descrição

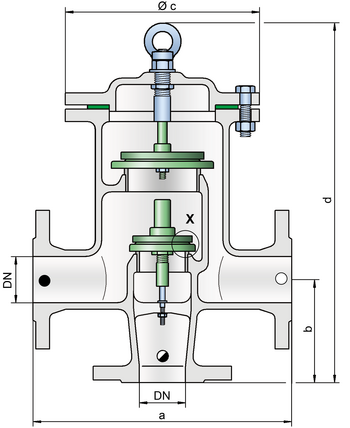

A válvula do tipo DV/ZU PROTEGO^® é uma válvula de alívio de pressão e vácuo combinada, altamente desenvolvida, com conexões separadas para respiração de pressão e vácuo. É sobretudo instalada como proteção contra pressão e refluxo em tubos de alívio de pressão e vácuo de tanques, vasos e aparelhos de processamento e oferece proteção contra pressão e vácuo inadmissíveis. Além disso, evitam-se perdas por emissões até pouco antes de se atingir a pressão de ajuste e impede-se a entrada inadmissível de produto. A válvula foi projetada de modo que, em caso de sobrepressão inadmissível, as emissões sejam escoadas por um tubo de exaustão e, em caso de vácuo inadmissível, o gás de cobertura seja admitido por uma rede de alimentação.

Por motivos de construção, o disco de vácuo é fabricado com um tamanho nominal menor que o disco de sobrepressão.

Ao alcançar a pressão de ajuste, a válvula começa abrindo e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Através de investimentos objetivos em pesquisa e desenvolvimento, PROTEGO^® conseguiu adaptar o comportamento típico de abertura das válvulas de segurança também às faixas de pressões baixas. Com essa “Tecnologia de curso pleno” é possível definir a pressão de ajuste somente 10% abaixo da pressão admissível do tanque, para escoar a vazão volumétrica necessária. Neste processo, a característica de resposta é igual no lado de pressão e de vácuo, sendo que o alívio de vácuocomeça quando a pressão diferencial entre a pressão do gás no tubo de alívio de vácuo conectado e a pressão do tanque for superior à pressão de ajuste do disco de vácuo. Até alcançar a pressão de ajuste, garante-se a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida. Esta característica é garantida, entre outros, mediante sedes de válvulas em Aço inoxidável de alta qualidade e disco de válvula individualmente lapidado (1) ou com vedação de colchão de ar (2) com selo de FEP de alta qualidade. Opcionalmente, o disco de válvula pode ser fornecido com vedação PTFE, para evitar a colagem do disco de válvula em caso de utilização de determinados produtos ou possibilitar o uso com substâncias corrosivas. Depois de aliviar a sobrepressão ou compensar o vácuo, a válvula fecha novamente e permanece estanque.

A otimização do corpo da válvula favorável ao fluxo e a construção dos discos de curso pleno são resultado de anos de desenvolvimento, resultando em um funcionamento estável dos discos da válvula, ótimo desempenho e redução da perda de produtos A.
