DR/ES-V

Corta-chamas à prova de detonação em linha com válvula de alívio de pressão para detonação estável e deflagração com absorvedor de choque em Versão angular, de efeito unilateral

  • integração de corta-chamas à prova de detonação em linha e válvula em um equipamento
  • boa estanqueidade da válvula
  • utilização como válvula de retenção à prova de detonação na tubulação de sucção de vasos de armazenamento
  • utilização ideal como válvula de excesso de fluxo em tubulações de alívio de pressão e de compensação do gás
  • número mínimo de discos de FLAMEFILTER® devido à utilização do absorvedor de choque eficaz
  • desmontagem e montagem mais rápidas possível do conjunto abafador de chamas PROTEGO® bem como do FLAMEFILTER® individual na armação
  • oferece segurança em caso de deflagrações e detonações estávei
  • área de aplicação ampliada para temperaturas e pressões de trabalho mais elevadas
  • peças de reposição econômicas

Função e descrição

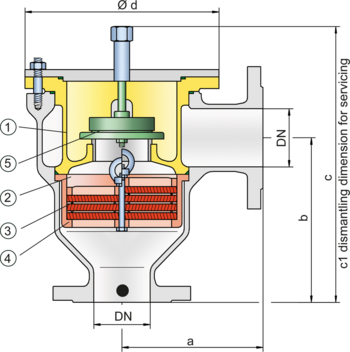

O dispositivo do tipo PROTEGO® DR/ES-V combina de forma única a função de um corta-chamas à prova de detonação em linha com a função de uma válvula de alívio de pressão em um equipamento. O dispositivo oferece segurança contra deflagrações e detonações estáveis. A válvula com obturador tipo disco (5), calibrada por peso, integrada no absorvedor de choque (1) do corta-chamas à prova de detonação em linha, é executada como válvula de alívio de pressão. A pressão de ajuste da válvula é regulada de fábrica e pode encontrar-se entre os 2 e os 35 mbar. Após um aumento de pressão de 40% em relação à pressão de ajuste, a válvula abre completamente e atinge a capacidade de vazão máxima. Em caso de uma utilização em tubulações de sucção de vasos de armazenamento, o obturador da válvula integrado desempenha também a função de uma válvula de retenção, ou seja, o produto não pode retornar ao tanque a partir da tubulação de sucção a jusante. Apesar de várias funções estarem integradas em um único equipamento, a manutenção do dispositivo é extremamente simples, o que deve-se em primeiro lugar à Versão angular clássica.

Na entrada de uma detonação no dispositivo, a energia do golpe de detonação é retirada através do absorvedor de choque integrado, Antes de a chama ser apagada nas fendas estreitas do FLAMEFILTER® (3). Nesse caso, a proteção contra a propagação de chamas é garantida independentemente da posição da válvula.

Vários FLAMEFILTER® e espaçadores, encaixados de forma estável em uma armação do jogo de FLAMEFILTER® (4), caracterizam o conjunto abafador de chamas PROTEGO® (2). O espaçamento e o número de FLAMEFILTER® são determinados mediante os parâmetros operacionais da mistura fluindo (grupo de explosão, pressão, temperatura). Assim, este equipamento pode ser utilizado para os grupos de explosão IIA até IIB3.

A Versão padrão pode ser aplicada até uma temperatura de trabalho de +60°C e uma pressão de trabalho de 1,2 bar absoluta. Divergindo disso, estão disponíveis equipamentos com homologações especiais para pressões mais elevadas e temperaturas mais elevadas sob solicitação.

Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.

Tabela de dimensões

Para selecionar o diâmetro nominal (DN), utilize os diagramas de vazão nas páginas seguintes

DN25 / 1"32 / 1¼"40 / 1½"50 / 2"65 / 2½"80 / 3"100 / 4"125 / 5"150 / 6"200 / 8"
a125125153155198200250332335425
b140140183185223225290357360505
c337337305305395395460575575863
c13453454104105305306157907901295
d149149210210275275325460460620
Dimensões em mm

Seleção do material do corpo

Versão BCD
Corpo aço aço inoxidávelHastelloy
Camisa de aquecimento (DR / ES-V-H-...) aço aço inoxidável aço inoxidável
Tampa com absorvedor de choque aço aço inoxidávelHastelloy
VedaçõesPTFEPTFEPTFE
Sede da válvula aço inoxidável aço inoxidável aço inoxidável
Conjunto abafador de chamasAC, DE
O corpo e a tampa com absorvedor de choque podem ser fornecidos em aço com revestimento de ECTFE. Materiais especiais sob solicitação

Combinações de material do conjunto abafador de chamas

Versão ACDE
Armação do jogo de FLAMEFILTER® aço aço inoxidável aço inoxidávelHastelloy
FLAMEFILTER®* aço inoxidável aço inoxidávelHastelloyHastelloy
Espaçadores aço inoxidável aço inoxidávelHastelloyHastelloy
* os FLAMEFILTER® também podem ser fornecidos em tântalo, Inconel, cobre, etc. em caso de utilização dos materiais do corpo ou da armação listados. Materiais especiais sob solicitação

Selection of valve pallet

Versão ABC
Faixa de pressãoIIIIII
Pressão de ajuste de bancada [mbar]+2,0 até +3,5>+3,5 até +14>+14 até 35
Obturador da válvula alumínio aço inoxidável aço inoxidável
VedaçãoFEPFEP metálica

Seleção do grupo de explosão

MESG Gr. expl. (IEC / CEN) Grupo gás (NEC)
> 0,90 mmIIAD
≥ 0,65 mmIIB3C
Aprovações especiais sob solicitação

Seleção da pressão máx. de trabalho

Expl. Gr.DN25 /  1"32 / 1¼"40 / 1 ½"50 / 2"65 / 2½"80 / 3"100 / 4"125 / 5"150 / 6"200 / 8"
IIAPmax4,04,04,04,02,92,92,02,02,01,2
IIB3Pmax3,03,02,02,02,02,01,51,41,41,1
Pmáx. = pressão de trabalho máxima admissível em bar absoluta, pressão de trabalho mais elevada sob solicitação

Indicação da temperatura máx. de trabalho

≤ 60°C / 140°F Ttemperatura máxima de trabalho admissível em °C
-Designation
temperaturas de trabalho mais elevadas, sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
Outras conexões sob solicitação

Versão e especificação

Estão disponíveis duas versões:

Corta-chamas à prova de detonação em linha com válvula de retenção na Versão básica

DR/ES- V - –

Corta-chamas à prova de detonação em linha com válvula de retenção e camisa de aquecimento

DR/ES- V - H

Set pressure

Pressão: +2.0 mbar +35 mbar
+0.8 inch W.C. +14 inch W.C.
Ajustes de pressão mais altos ou baixos sob solicitação

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
