DE/S-IIB3

Função e descrição

A válvula à prova de deflagração e combustão contínua do tipo PROTEGO^® DE/S é uma válvula de alívio de pressão de alta velocidade altamente desenvolvida com corta-chamas dinâmico. Ela é usada, sobretudo, como dispositivo de segurança para a expiração à prova de propagação de chamas dos compartimentos de carga e sistemas de carregamento de navios-tanque fluviais durante o procedimento de carregamento e durante a viagem. A válvula, por um lado, oferece uma proteção segura contra sobrepressão até perto da pressão de ajuste e, por outro lado, assegura segurança de passagem de chamas contra deflagrações atmosféricas e uma queima - combustão contínua de longa duração. A válvula PROTEGO^® DE/S está disponível para substâncias do grupo de explosão IIB3.

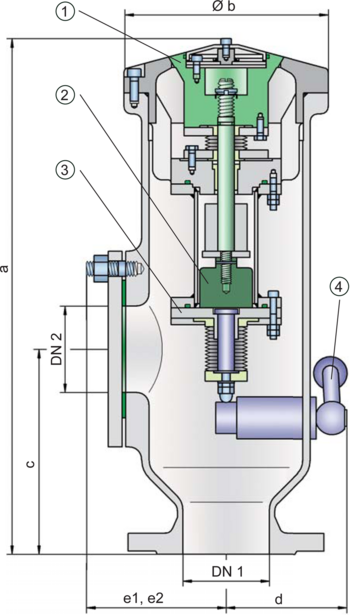

O cone da válvula (1) é mantido em posição fechada através de um ímã permanente (2) resistente à corrosão. A regulagem da pressão de ajuste ocorre através da distância do ímã permanente à placa oposta (3). Ao atingir a pressão de ajuste, a válvula abre até o curso pleno (característica de abertura repentina), sem um aumento significativo da pressão, de forma que a pressão de ajuste pode estar muito próxima à pressão máxima admissível do tanque do compartimento de carga. A abertura total com capacidade plena corresponde ao comportamento da válvula de segurança clássica, e isto já com pressões baixas.

Até alcançar a pressão de ajuste, garante-se a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida. Esta característica se obtém com sedes de válvulas fabricadas em aço inoxidável de alta qualidade e cones de válvulas individualmente lapidados. Depois de aliviar a sobrepressão, a válvula fecha novamente e permanece estanque. O desenho construtivo do obturador da válvula bem como da sede de válvula resulta em um fluxo a jusante em forma de jato dirigido para cima, que assegura um desvio distante dos gases. Com isto o deck é mantido livre de gases. A forma do obturador de válvula e da sede de válvula assegura, em estado fechado, um ótimo escoamento da água de chuva. Através do dispositivo de acionamento manual (4), que retorna automaticamente à posição original após a ativação, é possível realizar de forma simples um controle de funcionamento da válvula. Lateralmente está previsto, como padrão, um flange de conexão para uma válvula de vácuo (p. ex. PROTEGO^® SV/E-S).

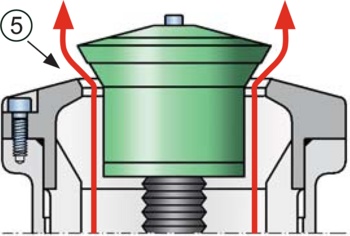

Se a pressão de ajuste ajustada for ultrapassada, escapam misturas explosivas de gases/ar respectivamente de vapor de produto/ar. A velocidade com a qual estes vapores de produto saem da fenda (5) entre a sede da válvula e o cone da válvula quando a pressão de ajuste é superada, é bem maior que a velocidade de propagação de chamas. Portanto, se esta mistura chegar a se inflamar, é impedido um retrocesso de ignição ao tanque. Se outra mistura seguir, também uma combustão contínua não poderá causar um retrocesso de ignição devido a esta segurança dinâmica contra a penetração de chamas. Com a redução da pressão do sistema, é reduzida também a velocidade de fluxo de saída na fenda do cone da válvula. Neste caso é assegurado, que o cone da válvula fecha novamente em tempo hábil e que a velocidade de saída, também na faixa da pressão de fechamento, está bem acima da velocidade de propagação de chamas, sendo impossível uma penetração de chamas.

A válvula pode ser usada até uma temperatura de serviço de +60°C e atende aos requisitos da ADNR para navios do tipo C e para navios do tipo N.

Teste de protótipo segundo a diretriz EN ISO 16852 assim como outras normas internacionais.
