Válvula de alívio de pressão em plástico

  • tecnologia de 10% para o aumento mínimo de pressão até o curso pleno
  • estanqueidade extrema que garante uma perda de produtos mínima e um impacto ambiental reduzido
  • pressão de ajuste bem próxima a pressão de abertura o que permite uma ótima conservação da pressão no sistema
  • guia do obturador da válvula dentro do corpo, ficando assim protegido contra influências climáticas
  • resistente à corrosão
  • adequado para a utilização com produtos agressivos, pegajosos ou polimerizantes
  • redução do peso em relação a aço / aço inoxidável
  • alta qualidade de superfície
  • autodrenagem de condensado
  • diferentes plásticos de fácil combinação
  • construção de fácil manutenção

Função e descrição

A válvula do tipo PROTEGO® D/KSM é uma válvula de alívio de pressão em plástico altamente desenvolvida. Ela é principalmente usada para a expiração de tanques, vasos e aparelhos de processos para protegê-los de excessos de pressões inadmissíveis. Além disso, se evitam emissões quase até atingir a pressão de ajuste. A válvula é especialmente adequada para o uso com produtos agressivos, pegajosos ou polimerizantes.

Ao alcançar a pressão de ajuste a válvula inicia a abertura e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Com investimentos específicos em pesquisa e desenvolvimento PROTEGO® pode adaptar o comportamento de abertura típico das válvulas de segurança convencionais à faixa de baixas pressões. Essa “Tecnologia de curso pleno“ permite definir a pressão de ajuste 10% abaixo da pressão admissível do tanque para descarregar o fluxo necessário.

Até alcançar a pressão de ajuste, garante-se a conservação da pressão do tanque com uma estanqueidade muito acima do padrão normal graças a tecnologia de fabricação altamente desenvolvida. Esta característica se obtém por exemplo, com sedes de válvulas em plástico de alta eficiência e vedações PTFE de ótima qualidade. Depois de aliviar o excesso de pressão, a válvula fecha e proporciona uma vedação firme.

A otimização do corpo da válvula favoravel ao fluxo e a construção do obturador são resultado de anos de desenvolvimento, redundando em um funcionamento estável do obturador da válvula, ótima performance e redução da perda de produtos.

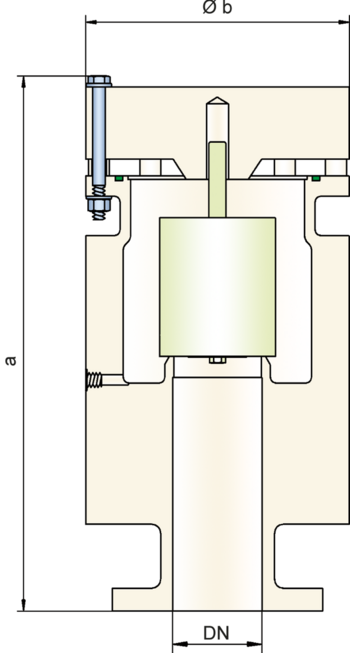

Tabela de dimensões

Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte

DN50 / 2"80 / 3"100 / 4"150 / 6"200 / 8"
a376521563 (543)*687 (681)*952
b180250300350 (405)*560 (500)*
Dimensões em mm * Dimensões entre parênteses para aparelhos em PVDF

Seleção do material do corpo

Execuçã A B C
CorpoPEPPPVDF
Sedes de válvulasPEPPPVDF
VedaçãoFPMFPMFPM
Obturador da válvula de alívio de pressãoA, C, DB, C, DC, D
Materiais especiais sob solicitação

Seleção do material do disco da válvula de pressão

Execução A B C D
Faixa de pressão [mbar]
+6,0 até +16+5,5 até +16+9,5 até +30+30 até +100
Obturador da válvulaPEPPPVDFHastelloy
VedaçãoPTFEPTFEPTFEPTFE
Guia do fusoPEPPPVDFHastelloy
PesoPEPPPVDFHastelloy
Materiais especiais e ajustes de pressão mais altos ou baixos sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 F.F.
Outras conexões sob solicitação

Versão e especificação

O obturador da válvula é calibrado por peso, porém a faixa de

pressão máximo é alcançado somente com obturadores de metal.

Válvula de alívio de pressão na versão básica

D/KSM-

Outros dispositivos especiais sob solicitação

Ajustes de pressão

Pressão: +6.0 mbar +100 mbar
+2.4 inch W.C. +40 inch W.C.
+4.0 mbar +100 mbar
+1.6 inch W.C. +40 inch W.C.
+4.5 mbar +100 mbar
+1.8 inch W.C. +40 inch W.C.
Ajustes de pressão mais altos sob solicitação.

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
