V/SV-XXL

Unterdruckventil

  • hervorragende Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
  • sehr hohe optimierte Strömungsleistung
  • Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
  • im explosionsgefährdeten Bereich einsetzbar
  • selbsttätiger Kondensatabfluss
  • wartungsfreundlicher Aufbau
  • beste Technologie für API-Tanks
  • für den Einsatz auf Kaltlagertanks geeignet

Funktion und Beschreibung

Das Ventil des Typs PROTEGO® V/SV -XXL ist ein hoch entwickeltes optimiertes Unterdruckventil für sehr große Strömungsleistungen. Es wird vor allem als Armatur zur Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Unterdruck.

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 100% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. Bis zum Ansprechdruck wird die Vakuumhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.

Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis intensiver Forschungs- und Entwicklungstätigkeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.

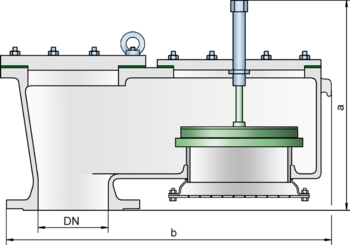

Maßtabelle

DN300 / 12"
a649
b946
Abmessungen in mm Baumaße für das Unterdruckventil mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

AusführungABC
GehäuseAluminiumStahlEdelstahl
Heizmantel (V/SV-XXL-H-...)StahlEdelstahl
VentilsitzeEdelstahlEdelstahlEdelstahl
DichtungPTFEPTFEPTFE
DeckelAluminiumStahlEdelstahl
Gehäuse können auch mit ECTFE-Beschichtung geliefert werden Sonderwerkstoffe auf Anfrage

Auswahl Material Unterdruckventilteller

AusführungAB
Druckstufe [mbar]-2 bis -9<-9 bis -16
VentiltellerAluminiumEdelstahl
Abdichtungmetallischmetallisch
Sonderwerkstoffe sowie höhere Unterdruckeinstellungen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Die Ventilteller sind gewichtsbelastet. Höhere Ansprechdrücke

werden auf Anfrage in Sonderausführung mit Federbelastung

realisiert. Es stehen zwei Ausführungen zur Auswahl:

Über- und Unterdruckventil in Grundausführung

V/SV-XXL - –

Über- und Unterdruckventil mit Heizmantel

V/SV-XXL - H

Weitere Sonderarmaturen auf Anfrage.

Druckeinstellungen

Unterdruck: -2.0 mbar -16 mbar
Höhere Unterdruckeinstellungen auf Anfrage.

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
