PV/ELR

Über- und Unterdruckventil

  • 10% Technologie für geringste Drucksteigerung bis zum Vollhub
  • extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
  • Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System
  • hohe Strömungsleistung
  • Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
  • im explosionsgefährdeten Bereich einsetzbar
  • selbsttätiger Kondensatabfluss
  • kompakte, Platz sparende Ausführung
  • in Sonderausführung mit Anlüftvorrichtung lieferbar
  • wartungsfreundlicher Aufbau

Funktion und Beschreibung

Das Ventil des Typs PROTEGO® PV/ELR ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil für große Strömungsleistungen. Es wird vor allem als Armatur zur Ent- und Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Über- und Unterdruck. Weiterhin werden bis nahe zum Ansprechdruck Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert.

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom ab- bzw. zuzuführen.

Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.

Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.

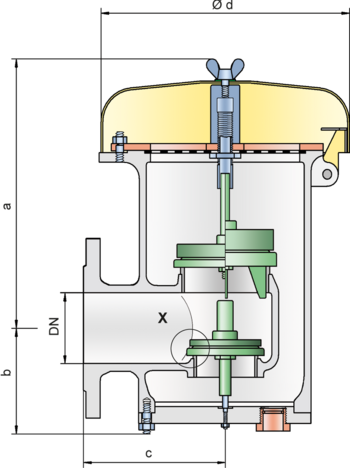

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN80 / 3" 80 / 3" 100 / 4"100 / 4"
Überdruck≤ +35 mbar> +35 mbar≤ +35 mbar> +35 mbar
a345475345475
b146146146146
c218218218218
d353353353353
Abmessungen in mm Baumaße für das Über- und Unterdruckventil mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

AusführungBC
GehäuseStahlEdelstahl
Heizmantel (PV / ELR-H...)StahlEdelstahl
VentilsitzeEdelstahlEdelstahl
AbdeckhaubeStahlEdelstahl
SchutzgitterEdelstahlEdelstahl
Sonderwerkstoffe auf Anfrage

Auswahl Material Überdruckventilteller

AusführungABCD
Druckstufe [mbar]+2,0 bis +3,5
>+3,5 bis +14>+14 bis +210>+14 bis +210
VentiltellerAluminiumEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischPTFE
Sonderwerkstoffe sowie höhere Überdrücke auf Anfrage

Auswahl Material Unterdruckventilteller

AusführungABCD
Druckstufe [mbar]-3,5 bis -5,0<-5,0 bis -14<-14 bis <35<-14 bis -35
VentiltellerAluminiumEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischPTFE
Sonderwerkstoffe sowie höhere Unterdrücke auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Die Ventilteller sind gewichtsbelastet. Bei Ansprechdrücken >35 mbar wird eine verlängerte Bauform verwendet.
Es stehen zwei Ausführungen zur Auswahl:

Über- und Unterdruckventil in Grundausführung

PV/ELR - –

Über- und Unterdruckventil mit Heizmantel

PV/ELR - H

Weitere Sonderarmaturen auf Anfrage
Das Ventil ist in den Druckstufen für Über- und Unterdruck nahezu beliebig kombinierbar. Bei Überschreitung einer Differenz zwischen Druck und Vakuum von 150 mbar kommen Sonderventilteller zum Einsatz.

Druckeinstellungen

Überdruck: +2.0 mbar +210 mbar
Unterdruck: -14 mbar -50 mbar
Unterdruck: -3.5 mbar -14 mbar
bei Überdruck bis max. +150 mbar
Höhere oder niedrigere Druckeinstellungen auf Anfrage

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
