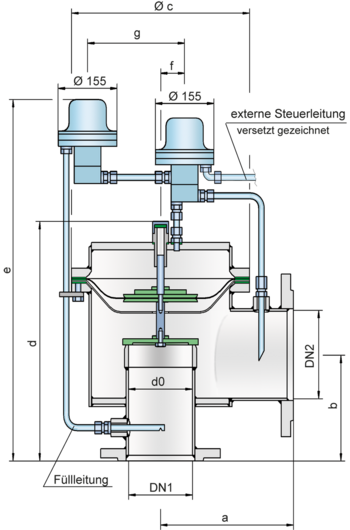

PM/(D)S

Funktion und Beschreibung

Das pilotgesteuerte Membranventil des Typs PROTEGO^® PM/(D)S ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil. Es wird vor allem als Armatur zur Entlüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Überdruck. Bis zum Erreichen des Ansprechdruckes werden Emissionsverluste vermieden. Das Ventil kann gleichzeitig als Belüftungsventil zum Einsatz kommen. Hierbei wird das Hauptventil bei Unterdruck direkt gesteuert, d.h. es arbeitet als gewichtsbelastetes Membranventil. Dieses Ventil ist sowohl für atmosphärische Bedingungen als auch für den Einsatz im Tieftemperaturbereich hervorragend geeignet.

Die Steuerung des Hauptventils wird mit einem Pilotventil realisiert. Das Pilotventil wird durch den Tankdruck gesteuert, wobei das Tankmedium den Piloten nicht ständig durchströmt. Die Einstellung des Ansprechdrucks erfolgt am Pilotventil durch einen korrosionsbeständigen und tieftemperaturfesten Dauermagneten.

Mit steigendem Betriebsdruck wird die Schließkraft am Hauptventil immer größer, d.h. das Ventil wird bis zum Erreichen des eingestellten Ansprechdrucks immer dichter, womit Schleichmengen verhindert werden. Nach dem Ansprechen des Ventils wird ohne nennenswerte Drucksteigerung unmittelbar Vollhub erreicht (Sprung-Charakteristik) und bei voll geöffnetem Ventil der Nenn-Volumenstrom abgeführt. Wird dieser überschritten, folgt die Drucksteigerung der Volumenstromkurve (Δp/V̇-Kurve). Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller gewährleistet. Nachdem der Überdruck abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
