P/EBR

Überdruckventil deflagrations- und dauerbrandsicher

  • 10%-Technologie für geringste Drucksteigerung bis zum Vollhub (gilt für Stoffe der Explosionsgruppe IIA)
  • extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
  • Ansprechdruck nahe beim Öffnungsdruck, dadurch optimale Druckhaltung im System
  • Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
  • als Schutzsystem nach ATEX im explosionsgefährdeten Bereich einsetzbar
  • Schutz gegen atmosphärische Deflagrationen und Dauerbrand durch FLAMMENFILTER®
  • PROTEGO® Flammensicherung im Ventil integriert, spart Platz, Gewicht und Kosten
  • PROTEGO® Flammensicherung weitgehend vor Verschmutzen und Verkleben durch Produktdämpfe geschützt
  • minimaler Druckverlust der PROTEGO® Flammensicherung
  • flammendurchschlagsicherer Kondensatabfluss
  • wartungsfreundliche Konstruktion
  • modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER® und Ventilteller

Funktion und Beschreibung

Das deflagrations- und dauerbrandsichere Ventil des Typs PROTEGO® P/EBR ist ein hoch entwickeltes Überdruckventil für große Strömungsleistungen mit integrierter PROTEGO® Flammensicherung. Es wird vor allem als Armatur zur flammendurchschlagsicheren Entlüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Überdruck bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen und einen lang anhaltenden Abbrand – Dauerbrand. Die PROTEGO® Flammensicherung ist so ausgelegt, dass minimale Druckverluste bei maximaler Sicherheit erreicht werden, und das bei großen Strömungsleistungen. Das Ventil PROTEGO® P/EBR ist für Stoffe der Explosionsgruppen IIA und IIB3 verfügbar.

Ventile der Explosionsgruppe IIA beginnen bei Erreichen des Ansprechdrucks zu öffnen und erreichen innerhalb 10% Drucksteigerung den Öffnungsdruck. Diese einzigartige 10%-Technologie erlaubt einen Ansprechdruck, der nur 10% unter dem maximal zulässigen Tankdruck liegt. Dieses Öffnungsverhalten ist typisch für Sicherheitsventile. Nach einer jahrelangen Entwicklungsarbeit ist es gelungen, dies auch bei niedrigen Drücken zu erfüllen.

Ventile der Explosionsgruppe IIB3 arbeiten proportional. Dabei sind die Ansprechdrücke entsprechend dem Proportionalverhalten zu wählen (z.B. 10%, 40% oder 100% Drucksteigerung vom Ansprechdruck bis zum Öffnungsdruck, bei dem die erforderliche Ventilleistung erreicht wird).

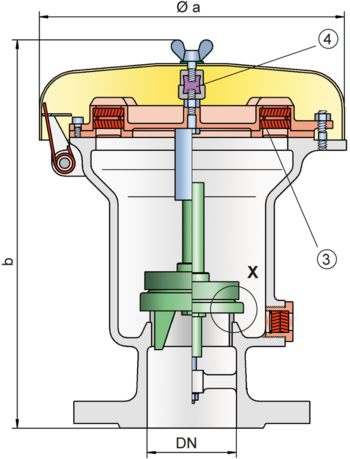

Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Dichtfolie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut wurde, schließt das Ventil wieder und bleibt dicht.

Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Kommen diese Gemische zur Entzündung, verhindert die integrierte PROTEGO® Flammensicherung (3) ein Rückzünden in den Tank. Strömt weiteres Gemisch nach, hält die PROTEGO® Flammensicherung einem Dauerbrand stand. Dadurch ist das Ventil geschützt und erfüllt auch im Falle eines Dauerbrandes seine Funktion. Die federnd aufgehängte Wetterschutzhaube klappt auf, sobald das Schmelzelement (4) diese freigibt.

Das Ventil ist bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau- Norm EN 14015 – Anhang L und ISO 28300 (API 2000).

EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN80 / 3" 80 / 3" 100 / 4" 100 / 4"
Überdruck≤ +80 mbar> +80 mbar≤ +80 mbar> +80 mbar
a353353353353
b345505345505
Abmessungen in mm Baumaße für das Überdruckventil mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

AusführungBC
GehäuseStahlEdelstahl
Heizmantel (P / EBR-H-...)StahlEdelstahl
VentilsitzEdelstahlEdelstahl
AbdeckhaubeStahlEdelstahl
Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung  A
FLAMMENFILTER® KäfigEdelstahl
FLAMMENFILTER®Edelstahl
ZwischenlagenEdelstahl
Sonderwerkstoffe auf Anfrage

Auswahl Material Ventilteller

AusführungAB CD
Druckstufe [mbar]+3,5 bis +5,0>+5,0 bis +14>+14 bis +210>+14 bis +210
VentiltellerAluminiumEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischPTFE
Sonderwerkstoffe sowie höhere Druckeinstellungen auf Anfrage

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
> 0,90 mmIIAD
≥ 0,65 mmIIB3C
Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Der Ventilteller ist gewichtsbelastet. Bei Einstelldrücken >80 mbar wird eine verlängerte Bauform verwendet.
Es stehen zwei Ausführungen zur Auswahl:

Überdruckventil in Grundausführung

P/EBR - –

Überdruckventil mit Heizmantel (max. Heizmediumtemperatur +85°C)

P/EBR - H

Weitere Sonderarmaturen auf Anfrage

Druckeinstellungen

Überdruck: +3.5 mbar +210 mbar
Höhere Druckeinstellungen auf Anfrage

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
