FA-G-IIA1-P2.2

Deflagrationsrohrsicherung für Biogas, Klärgas und Deponiegas, konzentrische Bauform, dauerbrandsicher (unter atmosphärischen Bedingungen), beidseitig wirkend

  • optimale Leistung für Bio-, Klär- und Deponiegasanwendungen
  • modularer Aufbau
  • schnellste Demontage und Montage der einzelnen FLAMMENFILTER®
  • Rohrgewindeanschluss
  • doppelseitige Wirkungsweise sowie beliebige Durchströmungsrichtung und Einbaulage
  • bietet Sicherheit bei Deflagrationen und Dauerbrand für
    atmosphärische Bedingungen für die Explosionsgruppe IIA1
    - Methan
  • preiswerte Ersatzteile

Funktion und Beschreibung

Die Deflagrationsrohrsicherung vom Typ PROTEGO® FA-G -IIA1-P2,2 wurde speziell für Bio-, Klär- und Deponiegasanwendungen entwickelt. Sie ist durch die kompakte Bauweise in idealer Weise zum Einbau in Rohrleitungen mit Durchmessern von ½“ bis 2“ geeignet. Insbesondere zur Absicherungen von Brennstoffzuführungen werden die Armaturen in geringem Abstand zum Brenner installiert. Der Abstand zwischen potentieller Zündquelle und dem Einbauort der Deflagrationsrohrsicherung darf einen bestimmten Wert nicht überschreiten. Dieser Wert wird als so genanntes maximales L/D-Verhältnis (L/D) max. d.h. Rohrlänge/Rohrdurchmesser beschrieben und beträgt für Deflagrationsrohrsicherungen gemäß EN ISO 16852 der Explosionsgruppe IIA1 (L/D) max. ≤ 50.

Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus zwei Gehäuseteilen (1) und zwei im Gehäuse liegenden FLAMMENFILTER® (2).

Die Flammendurchschlagsicherung vom Typ PROTEGO® FA-G-IIA1-P2,2 bietet Sicherheit gegen Deflagrationen für Stoffe der Explosionsgruppe IIA1 - Methan. Die Sicherung ist dauerbrandsicher für atmosphärische Bedingungen und kurzzeitbrandsicher für 1 min für die max. Betriebsbedingungen.

Für PROTEGO® FA-G-Geräte der Explosionsgruppen IIA und IIB3 sowie IIC stehen gesonderte Typenblätter zur Verfügung. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 2,2 bar absolut einsetzbar.

Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.

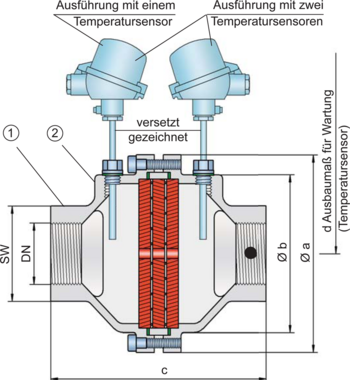

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DNG ½G ¾G 1G 1 ¼G 1 ½G 2
a8080100100155155
b55557676124124
c10100110110170170
d-—400400
SW323250507575
Abmessungen in mm, SW = Schlüsselweite

Materialauswahl

AusführungBC
GehäuseEdelstahlHastelloy
DichtungPTFEPTFE
FLAMMENFILTER®*EdelstahlHastelloy
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäusewerkstoffe lieferbar. Sonderwerkstoffe auf Anfrage

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)
≥ 1,14 mmIIA1
Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

Expl. GrDNG ½G ¾G 1G 1 ¼G 1 ½G 2
IIA1Pmax2,22,22,22,22,22,2
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°CTmaximal zulässige Betriebstemperatur in °C
-Kennzeichnung
höhere Betriebstemperaturen auf Anfrage

Anschlussart

Rohrgewinde DIN ISO 228-1DIN
andere Gewindeanschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen drei Ausführungen zur Auswahl:

Deflagrationsrohrsicherung FA-G in Grundausführung,

G ½'' bis 2''

FA-G - –

Deflagrationsrohrsicherung mit integriertem

Temperatursensor* als zusätzliche

Absicherung gegen kurzzeitiges Brennen von

einer Seite, G 1½'' bis 2''

FA-G - T

Deflagrationsrohrsicherung mit zwei

integrierten Temperatursensoren* als

zusätzliche Absicherung gegen kurzzeitiges

Brennen von beiden Seiten, G 1½'' bis 2''

FA-G - TB

*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)
Ausführungen mit Flanschanschluss auf Anfrage

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
