EH/0S

Ent- und Belüftungshaube

  • Abdeckhaube schützt das Gehäuse vor dem Eindringen von Fremdkörpern, nistenden Tieren und widrigen Witterungseinflüssen
  • preiswerte Armatur
  • nahezu wartungsfrei
  • zuverlässige Druckverlustkurven

Funktion und Beschreibung

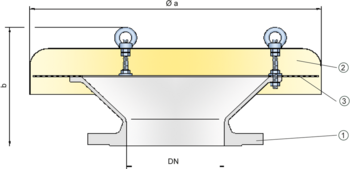

Die Armatur des Typs PROTEGO® EH/0S dient der Ent- und Belüftung von Behältern und Apparaten ohne Druckhaltung. Das Gerät verhindert das Eindringen von Regenwasser und Schmutz in die Ent- und Belüftungsöffnungen. Die Schutzhaube ist nicht flammendurchschlagsicher. Werden Detonationssicherungen in Ent- und Belüftungsleitung eingesetzt, um einen Flammendurchschlag und ein stabilisiertes Brennen zu verhindern, können die Armaturen vom Typ PROTEGO® EH/0S als Schutzhaube eingesetzt werden. Die Wetterschutzhaube PROTEGO® EH/0S besteht im Wesentlichen aus einem Gehäuse (1), der Haube (2) und einem Schutzgitter (3). Die Armatur ist mit einer festen Haube aus Metall verschlossen. Das Gitter verhindert das Eindringen von Fremdkörpern und schützt vor nistenden Tieren.

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite

DN100 / 4" 150 / 6"200 / 8"250 / 10"300 / 12"350 / 14"400 / 16"500 / 20"600 / 24"
a2955505506006006006508001000
b230240240325320335370385520
Abmessungen in mm

Materialauswahl

AusführungAB
GehäuseStahlEdelstahl
AbdeckhaubeEdelstahlEdelstahl
Sonderwerkstoffe auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Folgende Ausführungen stehen zur Verfügung:

Ent- und Belüftungshaube in Grundausführung

EH/0S

Weitere Sonderarmaturen auf Anfrage

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
