DA-SB-PTFE
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Durchgangsausführung mit Stoßfang, beidseitig wirkend
- Anhaftungen adhäsiver Stoffe werden durch die glatten Oberflächen unterbunden
- Einsatz speziell für korrosive und polymerisierende Medien
- geringe Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des effektiven Stoßfanges
- unterschiedliche Baureihen erlauben über die Fläche der FLAMMENFILTER® skalierbaren Druckverlust
- wartungsfreundlicher Aufbau
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
- doppelseitige Wirkungsweise sowie beliebige Durchströmungsrichtung und Einbaulage
- Einbau von Temperatursensoren möglich
- geringere Verunreinigung der Armatur senkt Wartungs-, Betriebs- und Lifecycle-Kosten
- minimaler Druckverlust und damit niedrige Betriebs- und Lifecyclekosten
Funktion und Beschreibung
Die Detonationsrohrsicherungen PROTEGO® DA-SB -PTFE sind Flammendurchschlagsicherungen der neuesten Generation und zeichnen sich durch eine einmalige Beständigkeit gegenüber adhäsiven und korrosiven Medien aus. Der Einsatz von Fluorkunststoffen zum einen als High-Tech-Beschichtung des Gehäuses und zum anderen als Vollmaterial für das Flammensperrenelement ist weltweit einmalig.

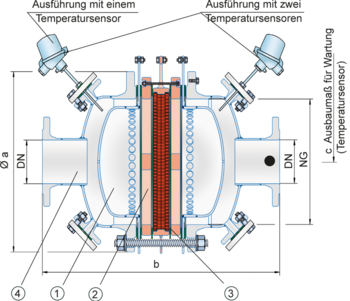

Die Geschwindigkeit einlaufender Detonationen wird durch den effektiven Stoßfang (1) stark reduziert und führt zu einer gleichmäßigen Verteilung des Druckes auf die FLAMMENFILTER® - Fläche. Dies führt mit zu einem verbesserten Flammenlöschen in den engen Spalten der original PTFE-FLAMMENFILTER® (3).
Die Armaturen sind symmetrisch aufgebaut und bieten bidirektionale Flammendurchschlagsicherheit bei Deflagrationen und stabilen Detonationen. Im Wesentlichen besteht die Sicherung aus zwei beschichteten Gehäusehälften (4), zwei beschichteten Stoßfängen und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die modular aufgebaute PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden die Anzahl und die Spaltweite der PTFE-FLAMMENFILTER® abgestimmt.
Die Flammendurchschlagsicherungen PROTEGO® DA-SB-PTFE sind für die Explosionsgruppe IIA verfügbar. Die Detonationsrohrsicherung ist standardmäßig bis zu einer Betriebstemperatur von +60°C einsetzbar.
Der max. zulässige Betriebsdruck ist abhängig von Nennweite (DN) und Nenngröße (NG) und beträgt maximal 2,4 bar absolut (für DN 50, siehe Tab. 3).
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nenngrößen/Nennweiten (NG/DN) - Kombination benutzen Sie bitte das Volumenstromdiagramm auf den folgenden Seiten
| NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" |
| DN | 50 / 2" | 80 / 3" | 80 / 3" | 100 / 4" |
| a | 287 | 287 | 342 | 447 |
| b | 407 | 407 | 497 | 645 |
| c | 400 | 400 | 530 | 530 |
Material für Gehäuse
| Ausführung | A |
| Gehäuse | Stahl mit ECTFE |
| Stoßfang | Stahl mit ECTFE |
| Dichtung | PTFE |
| Flammensicherung | A, B, C |
Materialkombinationen der Flammensicherung
| Ausführung | A | B | C |
| FLAMMENFILTER® Käfig | Stahl mit ECTFE | Hastelloy | Edelstahl |
| Einsatzringe | Stahl mit ECTFE | Hastelloy | Edelstahl |
| FLAMMENFILTER®* | PTFE * | PTFE * | PTFE * |
| Zwischenlagen | PEEK / ETFE / FEP | PEEK / ETFE / FEP | PEEK / ETFE / FEP |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
Auswahl des maximalen Betriebsdrucks
| NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" |
| DN | 50 / 2" | 80 / 3" | 80 / 3" | 100 / 4" |
| Pmax | 2,4 | 1,1 | 1,2 | 1,2 |
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in °C |
| - | Kennzeichnung |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:
Detonationsrohrsicherung in der Grundausführung | DA-SB-PTFE - – |
Detonationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite | DA-SB-PTFE - T |
Detonationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden Seiten | DA-SB-PTFE - TB |
Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
