Über- oder Unterdruckrohrleitungsventil

Funktion und Beschreibung

Das Rohrleitungsventil des Typs PROTEGO® R/KSM ist ein hoch entwickeltes Über- oder Unterdruckventil aus Kunststoff in Eckausführung. Es wird vor allem als Über- oder Rückströmsicherung in Ent- oder Belüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten aus Kunststoff installiert und bietet Schutz vor unzulässigem Über- oder Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert. Dieses Ventil eignet sich besonders zum Einsatz bei aggressiven sowie klebrigen oder polymerisierenden Produkten.

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Das Ansprechverhalten ist hierbei für Über- und Unterdruckfunktion gleich. Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus modernsten Kunststoffen und hochwertiger PTFE-Abdichtung gewährleistet. Nachdem der Überdruck abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.

Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.

Merkmale und Vorteile

  • 10%-Technologie für geringste Drucksteigerung bis zum Vollhub
  • extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
  • Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%-Technologie arbeiten
  • als Über- oder Unterdruckrohrleitungsventil einsetzbar
  • kompakte, Platz sparende Eckausführung
  • hohe Strömungsleistung ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile
  • korrosionsfrei
  • Gewichtsreduzierung im Vergleich zu Stahl / Edelstahl
  • hohe Oberflächengüte
  • unterschiedliche Kunststoffe gut kombinierbar
  • wartungsfreundlicher Aufbau

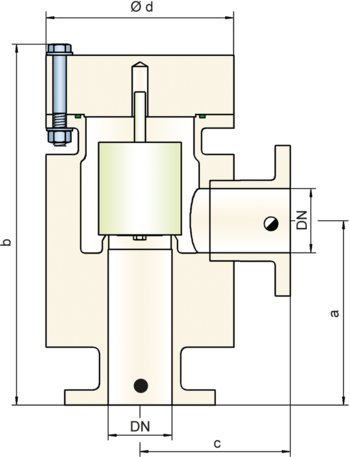

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite

DN50 / 2"80 / 3"100 / 4"150 / 6"200 / 8"
a200245300370625 (650)*
b376521563 (523)*687 (651)*914 (912)*
c150200225280350
d180250300350 (405)*560 (500)*
DN50 / 2"80 / 3"100 / 4"150 / 6"200 / 8"
a200245300370625 (650)*
b376521563 (523)*687 (651)*914 (912)*
c150200225280350
d180250300350 (405)*560 (500)*

Abmessungen in mm * Klammermaße für Geräte aus PVDF

R/KSM
Durchflussrichtung am Gehäuse durch -> gekennzeichnet
Tankanschluss bei Überdruckfunktion
Tankanschluss bei Unterdruckfunktion

Materialauswahl für Gehäuse

AusführungABC
GehäusePEPPPVDF
VentilsitzPEPPPVDF
DichtungFPMFPMFPM
VentiltellerA,C,DB,C,DC,D
AusführungABC
GehäusePEPPPVDF
VentilsitzPEPPPVDF
DichtungFPMFPMFPM
VentiltellerA,C,DB,C,DC,D

Sonderwerkstoffe auf Anfrage

Auswahl Material Ventilteller

AusführungA B C D
Druckstufe [mbar]±6,0 bis ±16±5,5 bis ±16±9,5 bis ±30±30 bis ±100
VentiltellerPEPPPVDFHastelloy
AbdichtungPTFEPTFEPTFEPTFE
SpindelführungPEPPPVDFHastelloy
AusführungA B C D
Druckstufe [mbar]±6,0 bis ±16±5,5 bis ±16±9,5 bis ±30±30 bis ±100
VentiltellerPEPPPVDFHastelloy
AbdichtungPTFEPTFEPTFEPTFE
SpindelführungPEPPPVDFHastelloy

Sonderwerkstoffe sowie höhere Druckeinstellungen auf Anfrage

R/KSM
Durchflussrichtung am Gehäuse durch -> gekennzeichnet
Tankanschluss bei Überdruckfunktion
Tankanschluss bei Unterdruckfunktion

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5; 150 lbs RFSF
EN 1092-1; Form B1
ASME B16.5; 150 lbs RFSF

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Der Ventilteller ist gewichtsbelastet, wobei die höchste Druckstufe nur mit metallischen Tellern erreicht wird.
Über- oder Unterdruckrohrleitungsventil in Grundausführung

R/KSM -

Über- oder Unterdruckrohrleitungsventil in Grundausführung

R/KSM -

Weitere Sonderarmaturen auf Anfrage
In Rohrleitungen muss bei der Auswahl des Ansprechdrucks und des Öffnungsverhaltens auch der Gegendruck berücksichtigt werden.

Druckeinstellungen

Über- oder Unterdruck

±6.0 mbar ±100 mbar (DN 50/2”)
±4.0 mbar ±100 mbar (DN 80/3”)
±4.5 mbar ±100 mbar (DN 100/4” - DN 200/8”)
R/KSM
Durchflussrichtung am Gehäuse durch -> gekennzeichnet
Tankanschluss bei Überdruckfunktion
Tankanschluss bei Unterdruckfunktion

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
